اتصال WDS في ميكروتيك – Wireless Distribution System – الاتصال بين النقاط تعرف علية

اخر تحديث في أغسطس 24, 2021 بواسطة حمدي بانجار

اتصال WDS في ميكروتيك – Wireless Distribution System – نظام الاتصال بين النقاط تعرف علية

نظام التوزيع اللاسلكي Wireless Distribution System يشير الية بـ (WDS)
WDS (نظام التوزيع اللاسلكي) :

هو نظام يسمح بالربط البيني بين نقاط Access Point (AP). ويستخدم هذا النظام لتوسيع نطاق المجال اللاسلكي ، باستخدام أجهزة APs متعددة في كيان واحد ، دون بناء شبكة أساسية. إن المصطلحات في بناء شبكة من WDS هي أن AP يجب أن تستخدم Band و Frequency و SSID نفسه.الاختلافات في non-WDS Wireless واللاسلكية مع WDS

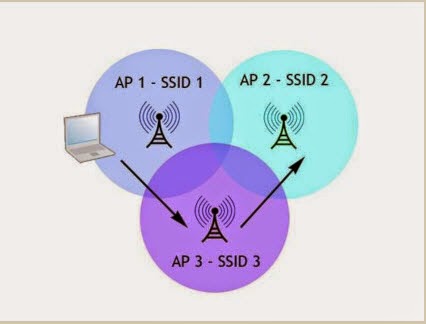

Non-WDS Wireless AP

اتصال WDS في ميكروتيك - Wireless Distribution System - نظام الاتصال بين النقاط تعرف علية

في الصورة أعلاه ، إذا كان المستخدم A من منطقة إلى منطقة AP 1 أخرى AP (AP2 / AP3) ، سيتعرض المستخدم لفقدان الاتصال قبل أن يتم توصيل المنطقة بـ AP الجديد.

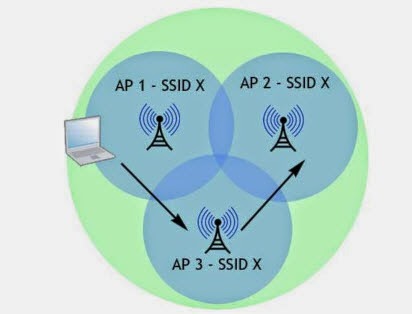

Wireless AP with WDS

Wireless AP with WDS

في الصورة أعلاه ، إذا انتقل المستخدم من منطقة إلى منطقة AP1 أخرى AP (AP2 / AP3) ، المستخدم سيكون كما لو أنة بقى في نفس المنطقة دون أن يفقد الاتصال.
هذه بعض التفسيرات والنظريات المختصرة حول WDS. يمكن استخدام الـ Proxy لإنشاء شبكة WDS.

يمكن تمكين ميزة WDS اللاسلكية  عن طريق الذهاب إلى القائمة :
wireless -> wlan1 -> WDS

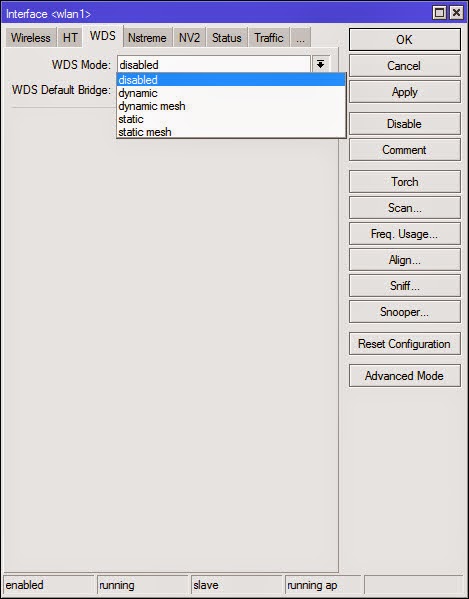

Mode WDS Mikrotik

شرح أوضاع ( Mode ) الـ  WDS في ميكروتك :

  1. يتم إجراء WDS Dynamic Interface تلقائيًا عندما تحدد أجهزة AP الأخرى المتوافقة
  2. Static : هو وضع WDS التي تم إنشاؤه يدويًا
  3. وضع Dynamic WDS-mesh :هو نفس WDS الديناميكي ، ولكن فقط باستخدام بروتوكول HWMP + (تطوير WDS القياسي)
  4. وضع Static-Mesh WDS :وهو نفس الوضع Static ، مجرد استخدام بروتوكول HWMP +

HWMP (بروتوكول شبكة لاسلكية مختلطة) هو بروتوكول توجيه لتنفيذ طبولوجيا شبكة في شبكة لاسلكية تعتمد على AODV (Ad hoc On Demand Distance Vector) والتوجيه المستند إلى tree-based routing.

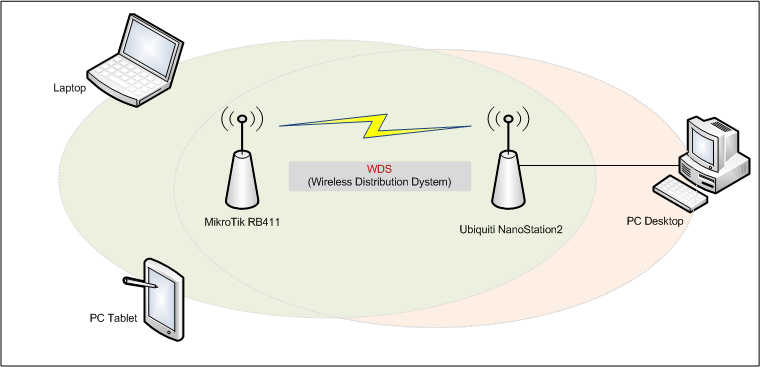

نظام التوزيع اللاسلكي (WDS) في Mikrotik سيكون مثل المخطط بالصورة أدناه:

WDS-in-Mikrotik

تجعل طريقة WDS من حيث المبدأ نقطة الوصول مع نفس SSID ، نحتاج إلى معرفة عنوان MAC الخاص بكل نقطة وصول ، لنفترض أنك فهمت بالفعل ، ولنستمر في تكوين كل نقطة وصول.

hand MikroTik :

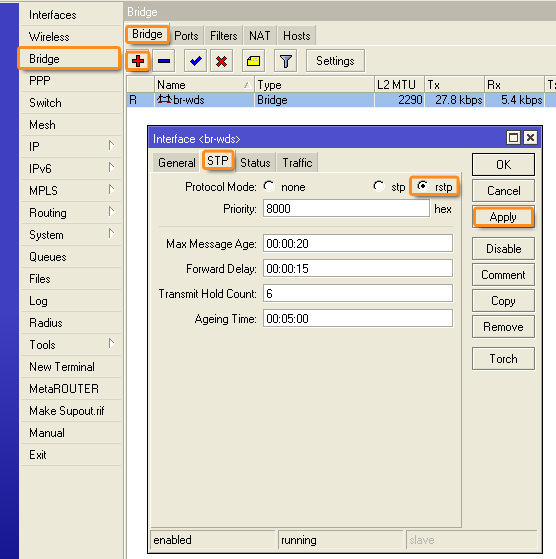

اجعل Interface Bridge وعلامة STP محددان “وضع البروتوكول” في Rstp.
شاهد الصورة لتفهم :
WDS

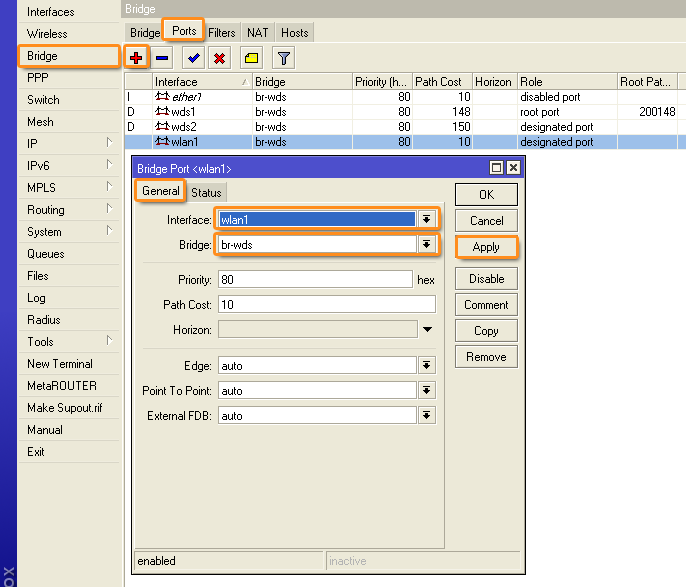

أدخل wireless interface ثم ports واختر كما بالصورة :

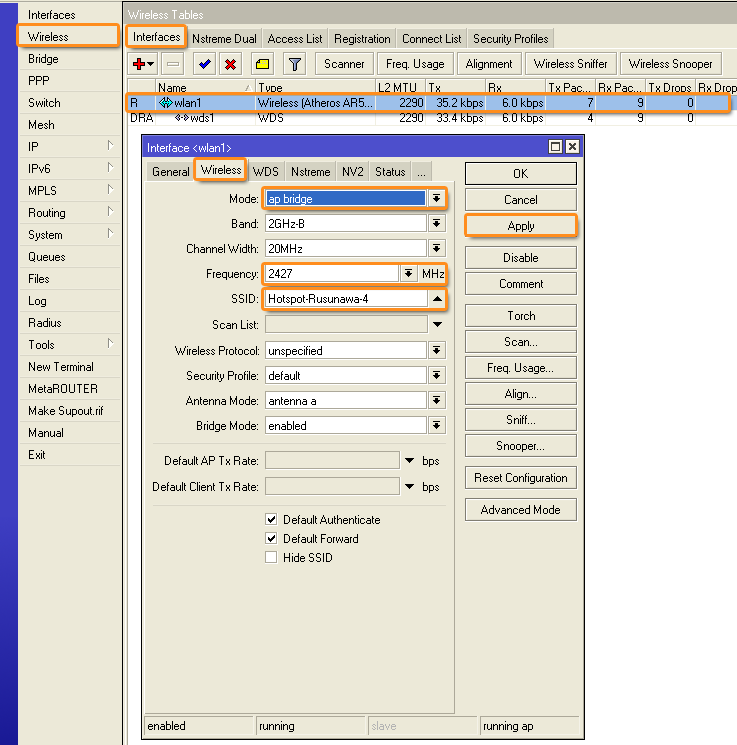

تكوين واجهة اللاسلكي , Frequency و SSID…
WDS
بعد ذلك في علامة التبويب Wireless Interface -حدد اعدادات الوضع WDS  وDefault Bridge.
الإعداد في Access Point MikroTik تم الانتهاء منها والان ننتقل إلى التكوين في نقطة الوصول NanoStation2

Ubiquiti NanoStation2 :

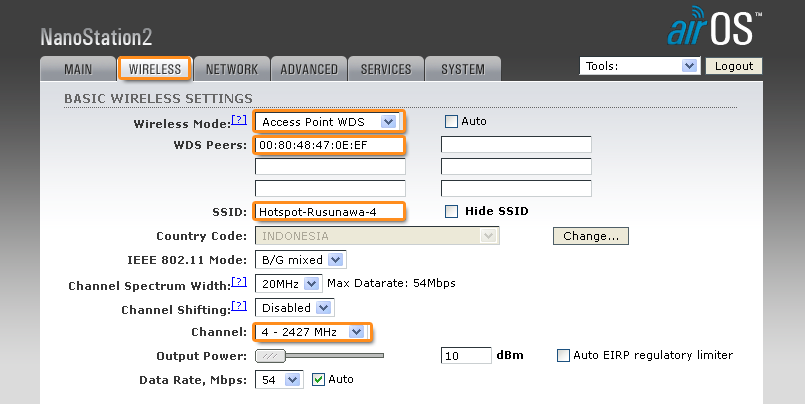

بمجرد تسجيل دخولك الى NanoStation2 ، حدد علامة التبويب wireless وأختر وضع المود  Wireless Access Point WDS نقوم في WDS PEERS بادخال (MAC Address Wireless MikroTik Interface) التي يمكننا رؤيتها في علامة التبويب General في Wireless Interface Wireless MikroTik لهذه interfaces.

ضبط SSID والقناة (Frequency) مع تكوين Access Point MikroTik.

WDS-in-Mikrotik

بعد اكتمال التوصيف ، قم باختبار ping من كمبيوتر سطح المكتب إلى الكمبيوتر المحمول (تأكد من أن الشبكة الفرعية IP وجدار الحماية على كل من حزمة الكمبيوتر ICMPnya لا توجد في الحظر) ، إذا نجحنا في تنفيذ الأمر ping من كلا جانبي التكوينات فقد تمت العملية بنجاح ، اما إذا لم تتم يرجى تكرار أو التحقق من التهيئة التي قمنا بها.

أنتهى … اتصال WDS في ميكروتيك – Wireless Distribution System – نظام الاتصال بين النقاط تعرف علية
