توصيل مودم GSM بجهاز الميكروتك واستخدامه لإرسال واستقبال رسائل SMS

اخر تحديث في سبتمبر 30, 2021 بواسطة حمدي بانجار

توصيل مودم GSM بجهاز الميكروتك واستخدامه لإرسال واستقبال رسائل SMS

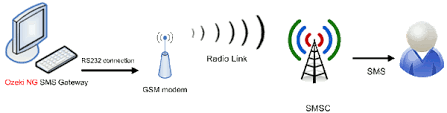

من الممكن توصيل مودم GSM بجهاز RouterOS واستخدامه لإرسال واستقبال رسائل SMS. يعمل RouterOS مثل المودم كمنفذ تسلسلي يظهر في قائمة ‘/ port print’.

توصيل مودم GSM بجهاز الميكروتك واستخدامه لإرسال واستقبال رسائل SMS

يحدد معيار GSM أوامر AT لإرسال رسائل SMS ويحدد كيفية تشفير الرسائل في هذه الأوامر.

“توفر حزمة الأدوات المتقدمة الأمر” / tool sms إرسال الرسائل القصيرة للأداة “الذي تستخدم أوامر GSM AT القياسية لإرسال الرسائل القصيرة.

الارسال :

Error rendering macro ‘code’: Invalid value specified for parameter ‘com.atlassian.confluence.ext.code.render.InvalidValueException’

/tool sms send

مثال

إرسال الأمر لواجهة ppp:

/tool sms send usb3 "20000000" \ message="[email protected]#\$%^&*(){}[]\"'~"

بالنسبة لواجهة LTE ، استخدم اسم واجهة LTE في حقل المنفذ:

/tool sms send lte1 "20000000" \ message="[email protected]#\$%^&*(){}[]\"'~"
العلامات الوصف
port (string) اسم المنفذ من / قائمة المنافذ التي يتصل بها مودم GSM.
phone-number (string) رقم هاتف المستلم. الأحرف المسموح بها هي “0123456789 * # abc”. إذا كان الحرف الأول هو “+” ، فسيتم تعيين نوع رقم الهاتف على دولي ، وإلا فسيتم تعيينه على “غير معروف”.
channel (integer) أي قناة مودم لاستخدامها في الإرسال.
message (string) محتويات الرسالة. تم ترميزها باستخدام ترميز GSM 7 (UCS2 غير مدعوم حاليًا) ، لذا فإن طول الرسالة يقتصر على 160 حرفًا (الأحرف ^ {} \ [] ~
smsc (string)
type (string) إذا تم التعيين على class-0 ، فأرسل رسالة SMS للفئة 0. يتم عرضها على الفور ولا يتم تخزينها في الهاتف.

رسائل USSD :-

يمكن استخدام رسائل USSD (بيانات الخدمة التكميلية غير المنظمة) للتواصل مع مزود شبكة الهاتف المحمول لتلقي معلومات إضافية ، وتمكين خدمات إضافية أو إضافة أموال إلى البطاقات المدفوعة مسبقًا.

يمكن معالجة رسائل USSD باستخدام أوامر AT (يمكن أن تختلف الأوامر أو قد يتم حظرها في بعض أجهزة المودم).

يجب تنشيط أوضاع شبكة 3G أو GSM لاستخدام هذه الوظيفة ، حيث إنها غير مدعومة في وضع LTE فقط (يتحول مودم R11e-LTE تلقائيًا إلى وضع 3G لإرسال رسالة USSD).

تتم طباعة رسالة PDU (وحدة بيانات البروتوكول) وإصدارها الذي تم فك تشفيره ضمن تسجيل تصحيح أخطاء LTE.

مثال

تحقق مما إذا كان تسجيل تصحيح أخطاء LTE نشطًا:

/system logging add topics=lte,!raw
/system logging print
Flags: X - disabled, I - invalid, * - default
# TOPICS ACTION PREFIX
0 * info memory
1 * error memory
2 * warning memory
3 * critical echo
4 lte,!raw memory

لاستلام حالة الحساب من * 245 #

/interface lte at-chat lte1 input="AT+CUSD=1,\"*245#\",15"
output: OK
/log print
11:51:20 lte,async lte1: sent AT+CUSD=1,"*245#",15
11:51:20 lte,async lte1: rcvd OK
11:51:23 lte,async,event +CUSD: 0,"EBB79B1E0685E9ECF4BADE9E03", 0
11:51:23 gsm,info USSD: konta atlikums

الاستلام :

نظرًا لأن الإصدار 3.24 RouterOS يدعم أيضًا تلقي رسائل SMS ، ويمكنه تنفيذ البرامج النصية ، وحتى الرد على المرسل.

قبل أن يتمكن جهاز الراوتر من تلقي الرسائل القصيرة ، يلزم التكوين المناسب في قائمة الرسائل القصيرة العامة / الأداة. المعلمات التالية قابلة للتكوين:

صندوق الوارد :-

/tool sms inbox

إذا قمت بتمكين القارئ ، فسترى الرسائل الواردة في هذه القائمة الفرعية:

خصائص القراءة فقط:

الخاصية الوصف
phone (string) رقم هاتف المرسل.
message (string) نص الرسالة
timestamp (time) وقت استلام الرسالة. إنه الوقت الذي يرسله المشغل وليس التوقيت المحلي لجهاز الراوتر .
type (string) نوع الرسالة

Syntax

Error rendering macro ‘code’: Invalid value specified for parameter ‘com.atlassian.confluence.ext.code.render.InvalidValueException’

 :cmd SECRET script NAME [[ VAR[=VAL] ] ... ]

SECRET – كلمة المرور
NAME – اسم البرنامج النصي المتاح في “/ system script”
VAR – المتغيرات التي سيتم تمريرها إلى البرنامج النصي (يمكن تمريرها على أنها VAR أو VAR = قيمة) ، مفصولة بمسافات.

أشياء أخرى يجب تذكرها:

* يمكن وضع المعلمات في علامات الاقتباس “VAR” = “VAL” إذا لزم الأمر.
* لا يتم دعم ابعاد القيم (VAR = “\” “).
* الرسائل القصيرة المجمعة غير مدعومة ، سيتم التعامل مع كل رسالة على حدة
* رسائل يونيكود 16 بت غير مدعومة
* يتم فك تشفير الرسائل القصيرة بأبجدية GSM7 القياسية ، لذلك لا يمكنك إرسال ترميزات أخرى ، وإلا فسيتم فك تشفيرها بشكل غير صحيح

أمثلة

Wrong:

Error rendering macro ‘code’: Invalid value specified for parameter ‘com.atlassian.confluence.ext.code.render.InvalidValueException’

:cmd script mans_skripts
:cmd slepens script mans skripts
:cmd slepens script mans_skripts var=
:cmd slepens script mans_skripts var= a
:cmd slepens script mans_skripts var=a a

Right:

Error rendering macro ‘code’: Invalid value specified for parameter ‘com.atlassian.confluence.ext.code.render.InvalidValueException’

:cmd slepens script mans_skripts
:cmd slepens script "mans skripts"
:cmd slepens script mans_skripts var
:cmd slepens script mans_skripts var=a
:cmd slepens script mans_skripts var="a a"

التصحيح

/ tool sms send الأمر هو تسجيل البيانات التي تتم كتابتها وقراءتها. يتم تسجيله بالعلامات gsm ، التصحيح ، الكتابة و gsm ، التصحيح ، اقرأ لمزيد من المعلومات ، راجع تسجيل النظام.

تفاصيل التنفيذ

يتم استخدام أوامر AT + CMGS و AT + CMGF. يتم الحصول على المنفذ طوال مدة الأمر ولا يمكن استخدامه بشكل متزامن بواسطة مكون RouterOS آخر. يمكن أن تستغرق عملية إرسال الرسائل وقتًا طويلاً ، وتنتهي بعد دقيقة وبعد ثانيتين أثناء تبادل أوامر AT الأولي.
