مقدمة :

كل شبكة مختلفة ، لذلك لا يمكن تطبيق حل واحد على الجميع. لذلك حاول فهم المنطق وإنشاء حل يمكن أن يتطابق مع سيناريو شبكتك. لا تتبع اسلوب النسخ واللصق بشكل أعمى.

سيناريو:

نحن نستخدم Mikrotik CCR كما PPPOE NAS. في جهاز توجيه مطابق للمزج حيث يتلقى عدد كبير من المستخدمين IP الخاص (عبر اتصال pppoe) ويتلقى جزء كبير آخر IP من Public pool الموجه كذلك.

مشكلة:-

عندما يكون لدينا انقطاع في الشبكة مثل الفشل في أي منطقة معينة للبث ، ففي LOG يمكننا رؤية العديد من جلسات PPPoE مفصولة برسائل “peer not responding“. بالضبط في هذه اللحظات ، يصل استخدام وحدة المعالجة المركزية NAS إلى 100٪ تقريبًا ، مما يؤدي إلى توقف جهاز الميكروتك عن مرور الـ traffic بأي نوع من أنواع الزيارات. وهذا يمكن أن تستمر لمدة دقيقة أو حتى أعلى.

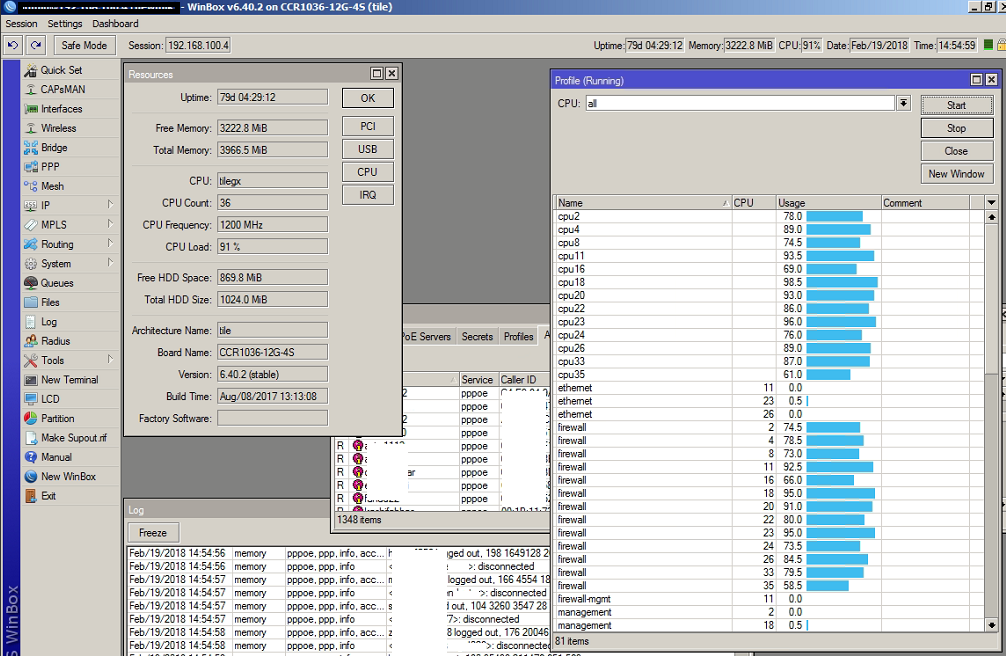

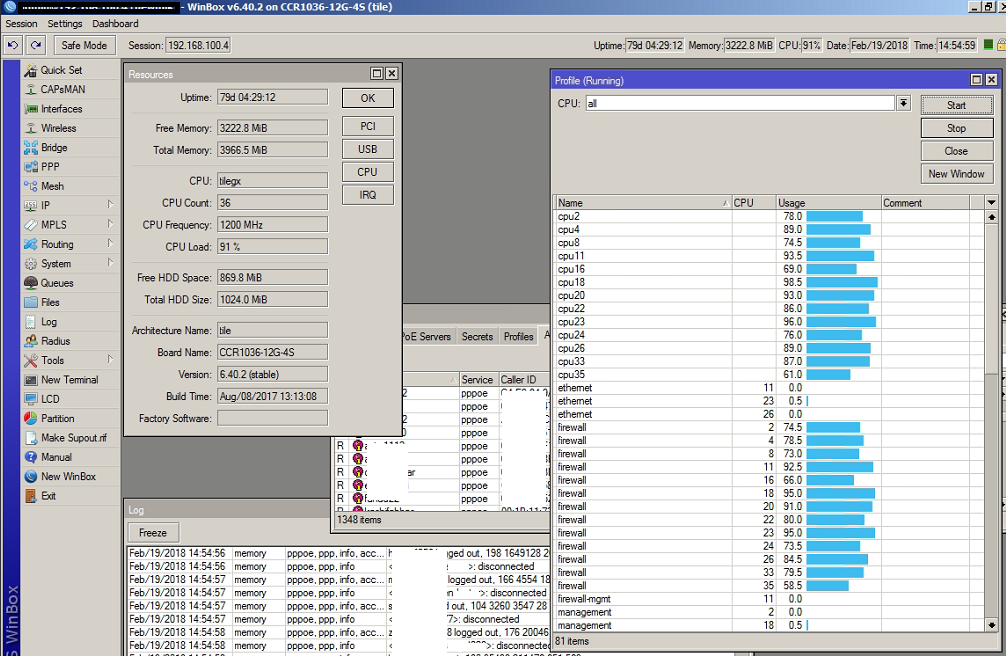

كما هو موضح في الصورة أدناه …

pppoe high cpu usage

إذا كنت تستخدم Masquarade / NAT على جهاز router ، فهذه هي المشكلة. عند استخدام Masquarade ، يتعين على RouterOS إجراء إعادة حساب تتبع الاتصال الكامل على كل وصلة اتصال / قطع اتصال.

لذلك إذا كان لديك الكثير من جلسة PPP / الاتصال ، سيتم باستمرار إعادة حساب تتبع الاتصال الذي يمكن أن يسبب استخدام CPU عالي. عند اتصال / قطع الاتصال ، بالاشتراك مع NAT ، فإنه يمنحك استخدام CPU عالي.

الحل أو الحل ممكن :

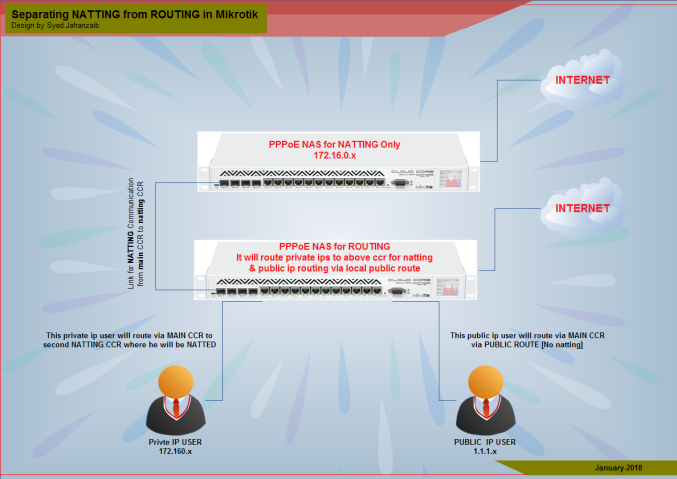

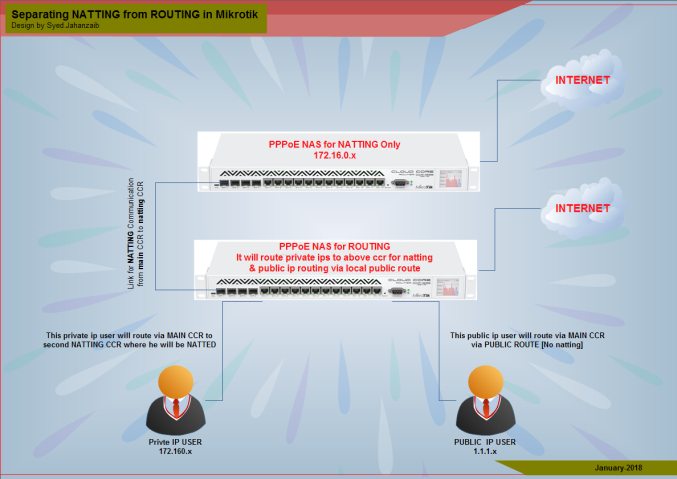

إذا كان لديك الكثير من مستخدمي PPP مع بعض قواعد NATTING ، فتوقف عن استخدام Masquarade على نفس router الذي يحتوي على الكثير من الانترفيس الديناميكية. لا تستخدم NAT على أي جهاز router يحتوي على عدد كبير من انترفيس الاتصال / الفصل ، مثل pppoe / vpn. ضع جهاز router إضافي متصل بـ PPPoE NAS ، وقم بتوجيه NAT إلى هناك.

مثال: قم بإضافة جهاز router آخر وقم بتنفيذ جميع عمليات natting على ذلك الـ router عن طريق إرسال حركة traffic محددة من سلسلة ip الخاصة إلى جهاز router nat هذا. توجيه الإعداد بين PPPoE NAS وجهاز التوجيه NAT.

فيما يلي مثال عملي :

1 # CCR الرئيسية كـ PPPOE NAS

تفاصيل Interface :

  • ETHER1-LAN-: 192.168.88.1/24 <الواجهة المواجهة للمستخدم حيث تؤسس اتصالات pppoe
  • PUBLIC-WAN: 101.11.11.254 <WAN Interface لتوجيه IP العام
  • 2-NAT-ROUTER: 192.168.60.2/24 <واجهة متصلة بـ CCR آخر من أجل natting

PPPoE User IP Pool > 172.16.0.1-172.16.0.255
UPSTREAM ISP Core Router Gateway IP >  101.11.11.36

2 # CCR الثانية كموجه NATTING :

تفاصيل Interface :

  • 2-CCR-LAN: 192.168.60.1/24 <واجهة متصلة مع CCR الرئيسي [pppoe]
  • شبكة NATTING-WAN: 101.11.11.253 <واجهة لمستخدمي natting [حركة المرور القادمة من CCR الرئيسية من أجل natting]
  • UPSTREAM ISP Core Router Gateway IP >  101.11.11.36

1# Main CCR Configuration for marking traffic

أولاً سنضع علامة على حركة المرور private/public ip وسننشئ طرقًا لها أيضًا :

/ip firewall mangle
add action=mark-routing chain=prerouting comment="Mark routing for Private IP users - zaib" disabled=no new-routing-mark=nat_routing passthrough=yes src-address=172.16.0.1-172.16.0.255
# We really dont need to mark traffic for public ip's because they will simply pass from our default route , but just for the sake of demonstration we are doing it.
add action=mark-routing chain=prerouting comment="Mark routing for PUBLIC IP users - zaib" disabled=no new-routing-mark=p

تأكد من عدم وجود أي قواعد NAT في المكان. [في قسم NAT]

الآن أضف Routes للـ traffic :

/ip route
add comment="Route private ip traffic via second NAT router" disabled=no distance=1 dst-address=0.0.0.0/0 gateway=192.168.100.1 routing-mark=nat_routing scope=30 target-scope=10
add comment="Route public ip via this router default Gateway" disabled=no distance=1 dst-address=0.0.0.0/0 gateway=101.11.11.36 routing-mark=public_routing scope=30 target-scope=10
# DEFAULT Gateway for router's own traffic - zaib
add check-gateway=ping disabled=no distance=1 dst-address=0.0.0.0/0 gateway=101.11.11.36 scope=30 target-scope=10

يتم تكوين جزء CCR الرئيسي. أنتقل الآن نحو الراوتر الثاني حيث سيتم تنفيذ جميع عمليات NATTING .

2# NATTING CCR Configuration for Masquerade

قم أولاً بإنشاء قاعدة NAT الافتراضية [قد ترغب في إضافة سلسلة ip لأغراض الأمان.

/ip route
add comment="Default Router for NATTING router " disabled=no distance=1 dst-address=0.0.0.0/0 gateway=101.11.11.36 scope=30 target-scope=10
# Add reverse Route so that NATTING router can see the pppoe user directly
add disabled=no distance=1 dst-address=172.16.0.0/16 gateway=192.168.100.2 scope=30 target-scope=10

الاختبار :

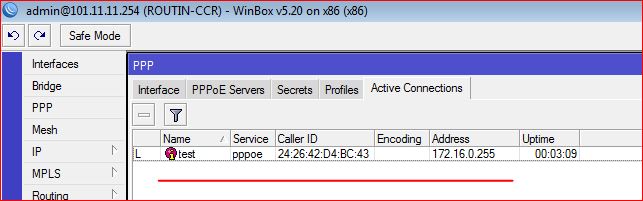

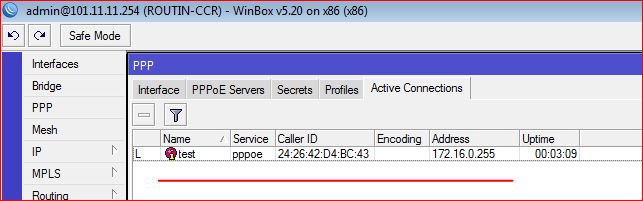

  • إنشاء مستخدم TEST في CCR pppoe NAS الرئيسي
  • قم بتعيين profile ملف تعريف IP الخاص به
  • قم بتوصيل معرف الاختبار هذا من اختبار الكمبيوتر وتشغيل برنامج TRACEROUTE

شاهد الصور :

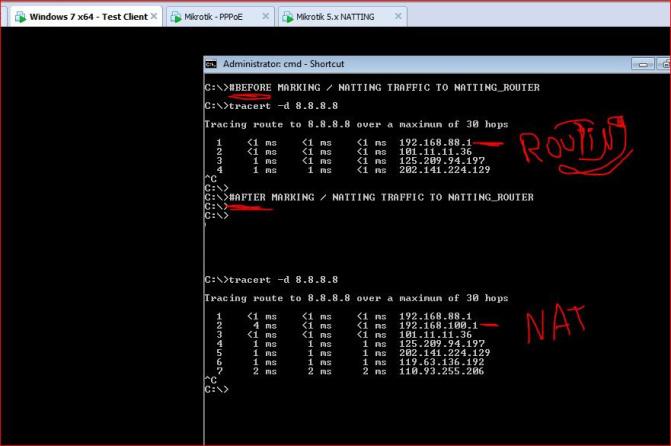

قم بتوصيل معرف الاختبار هذا من اختبار الكمبيوتر وتشغيل برنامج TRACEROUTE

nat-vs-route

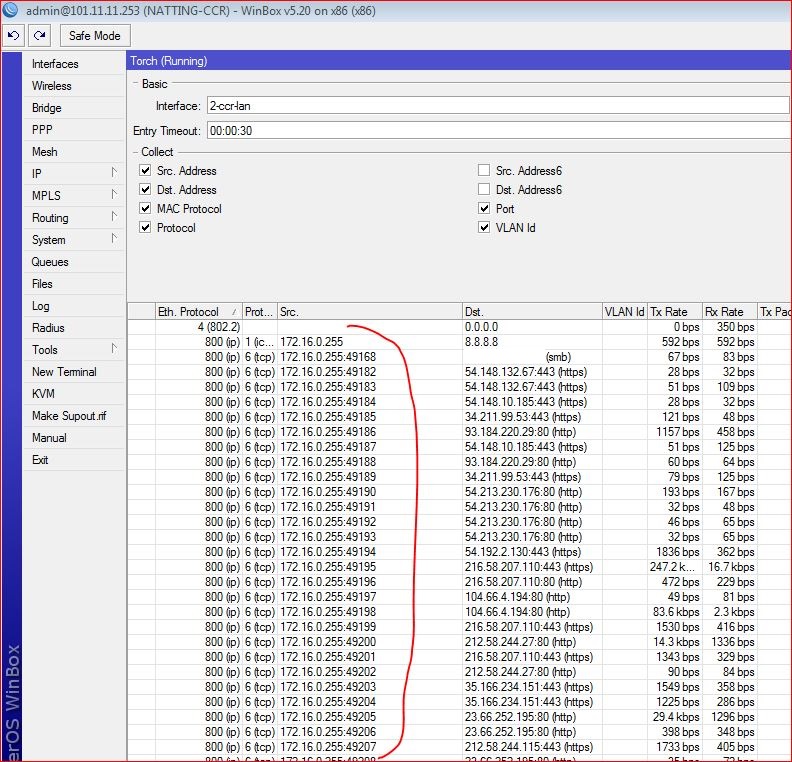

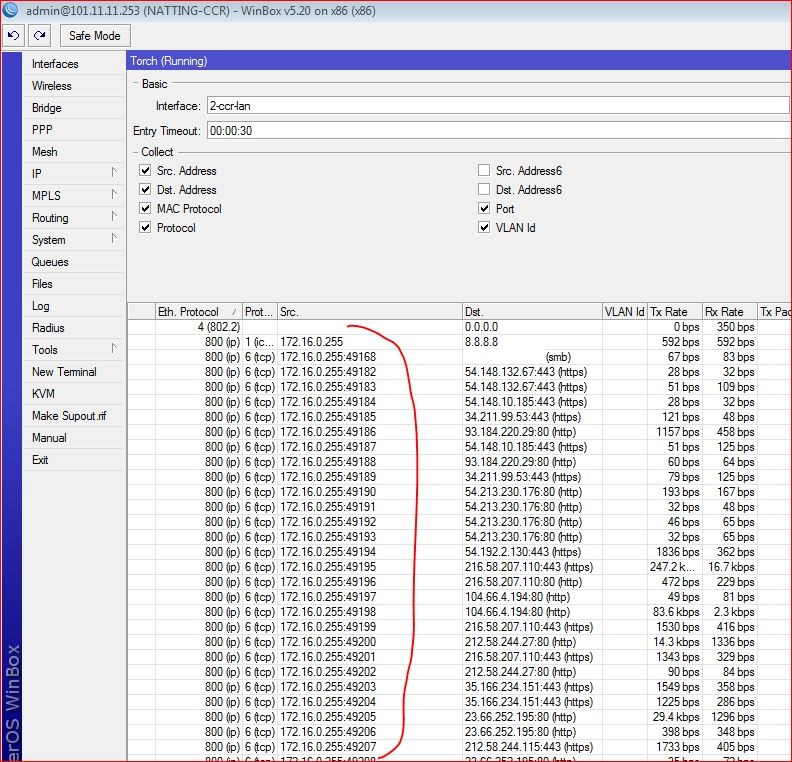

RUN Torch على NATTING Router… كما يمكننا أن نرى أن NATTING الموجه يشاهد مستخدمي pppoe dueto مباشرة في الاتجاه المعاكس.

حل مشكلة الميكروتك - peer not responding

أنتهى … حل مشكلة الميكروتك – peer not responding – فصل NATTING عن التوجيه في Mikrotik
