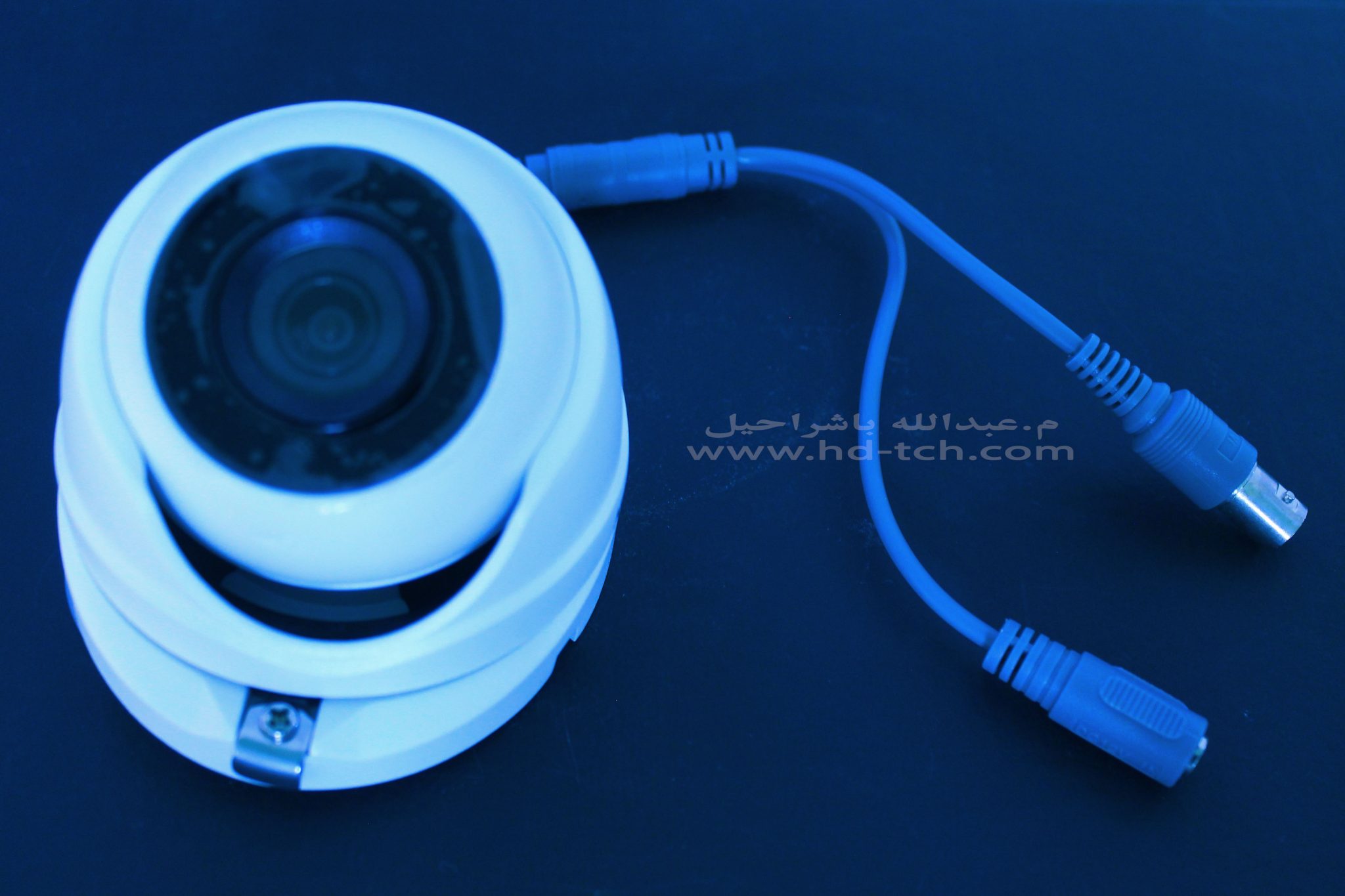

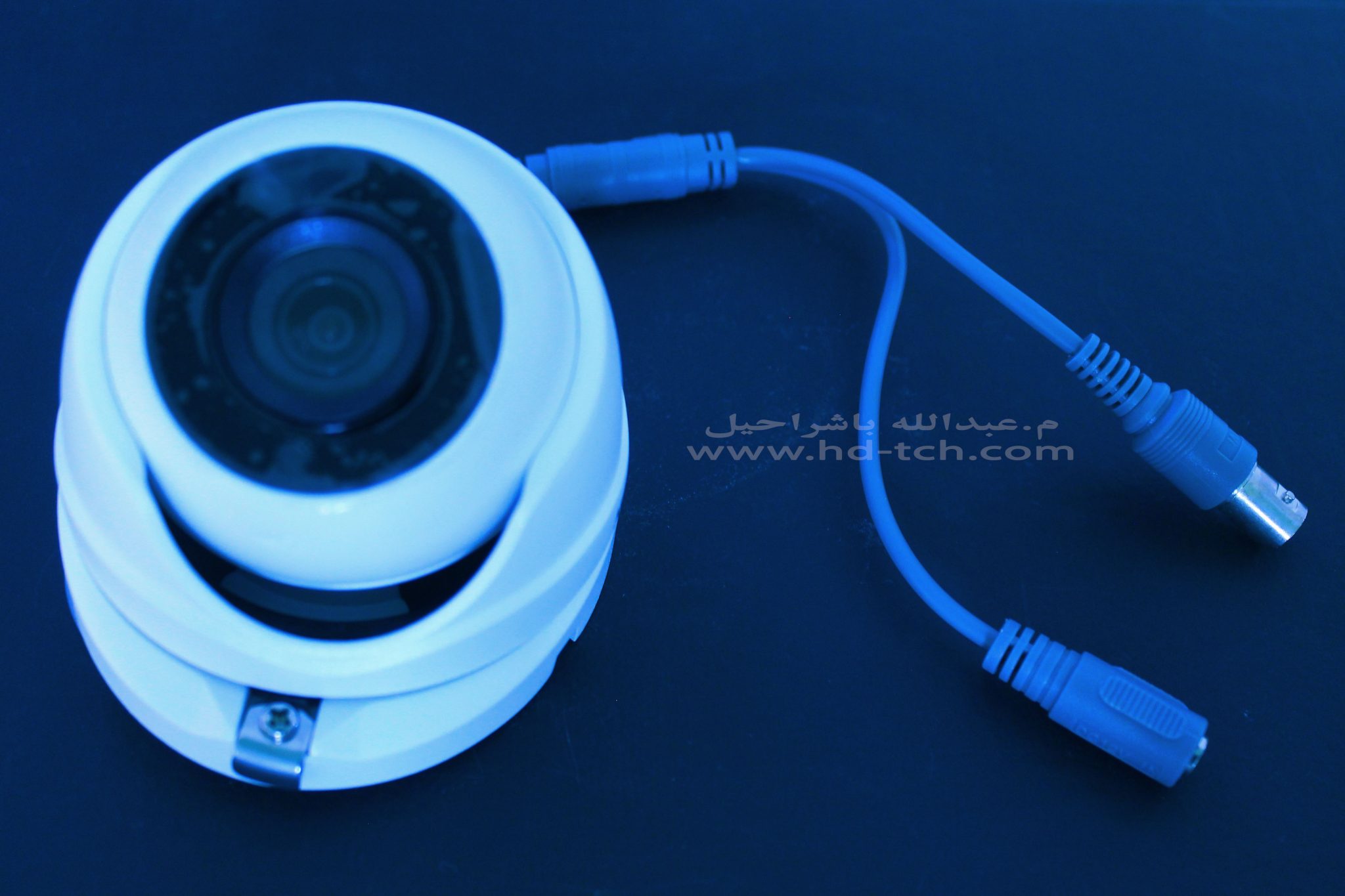

بسم الله ورحمة الله وبركاته نبدأ في استكمال السلسلة واليوم سوف نتحدث عن طريقة الربط في أجهزة الـAnalog التي ذكرناها في السلسلة الأولى وهي كاميرات المراقبة التشابهي التي تتكون من وصلتين مثل ماهي موضحه في الصورة :-

كاميرا مراكبة أنلوق
سلسلة منظومة كاميرات المراقبة CCTV 3

احدى الاطرف يتم ربط فيها مصدر طاقة لتغذيتها والاخر يتم ربط فيها سلك لتوصيل بالجهاز ويتم عرض الصورة ولك حرية في طريقة الربط لان البعض يقوم بربط الكاميرا عبر محول كهرباء والاخر يقوم بربطها بسلك مزدوج يحتوي على سلك كهرباء يتكون من زوجين الاسود (-)(N)  والأحمر (+)(L) والسلك الاخر له مصطلح علمي وهو (Coaxial Cable) نفس السلك المستخدم في ربط الهوائي الارسال (الدش) وذلك للتوضيح أكثر لكي تكون الصوره أكثر دقة للقارئي ،وسوف نوضح في الصورة الربط من ناحية الوصلات المطلوبه في التركيب والأدوات :-

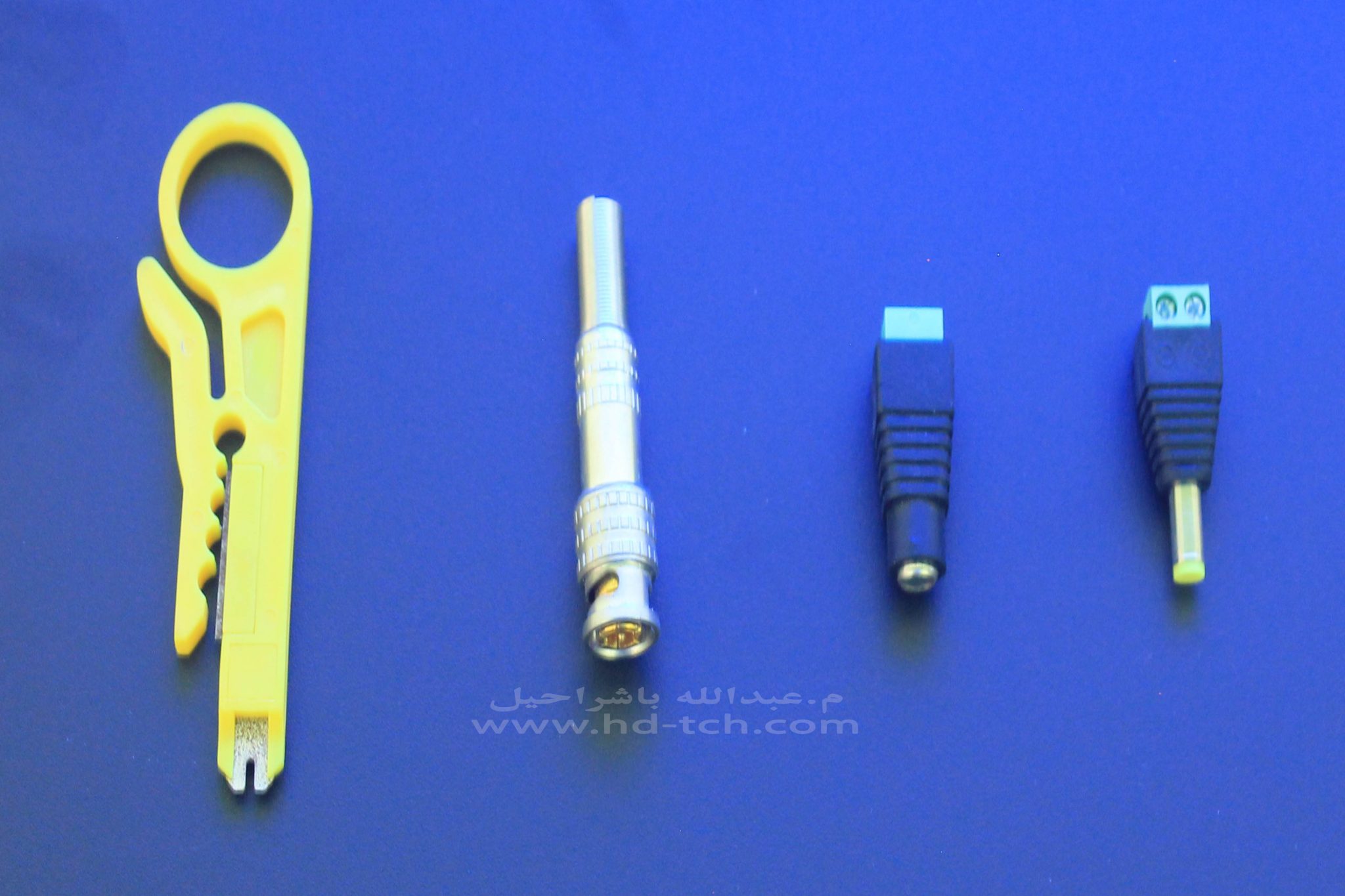

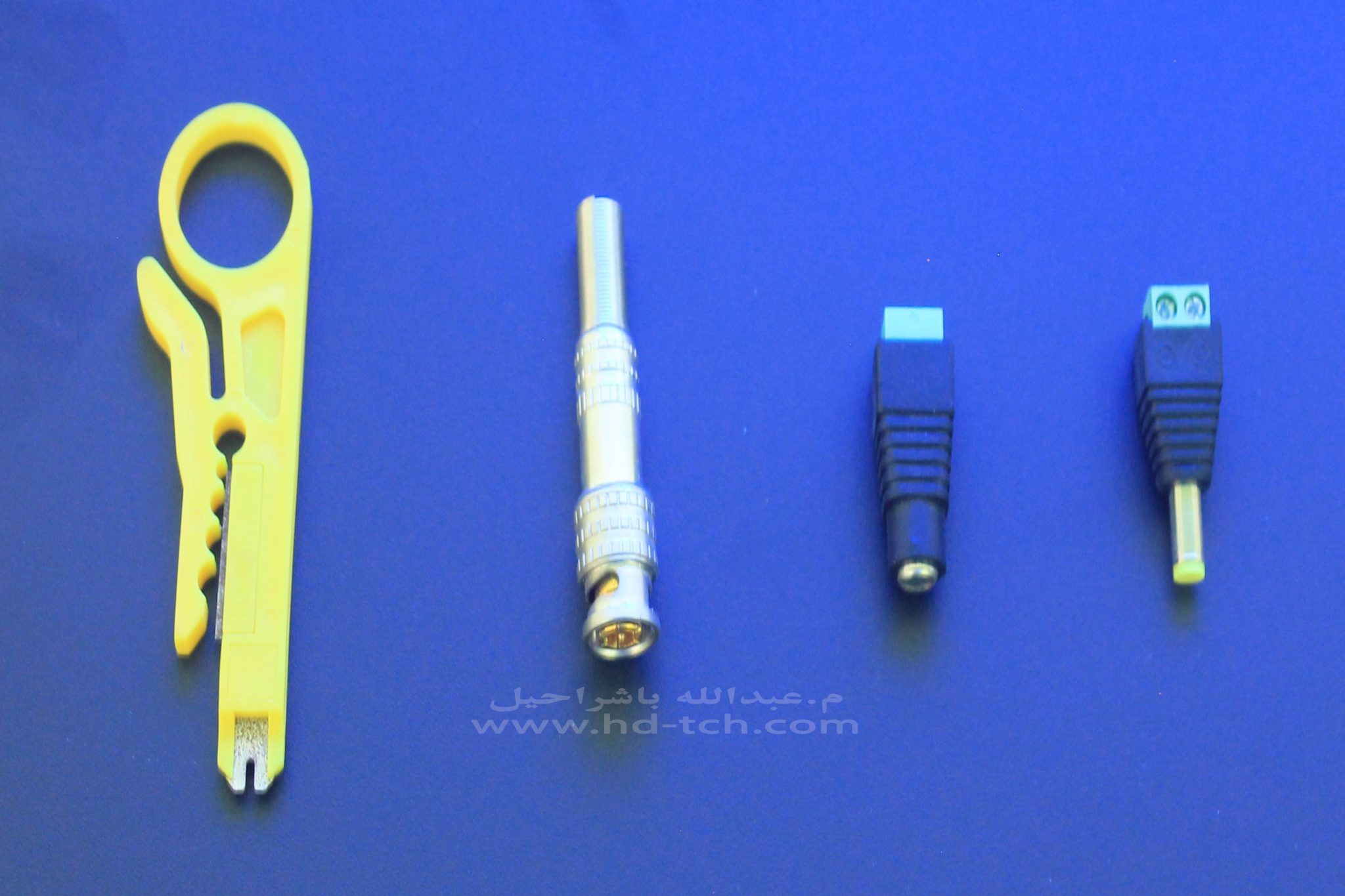

وصلات وأدوات الكاميرات
سلسلة منظومة كاميرات المراقبة CCTV 3

الوصلات :-

الوصلة الأولي( (DC Male Adapter) الذكر ) : الذي يقوم بالربط بين الكاميرا والسلك الكهربائي .

الوصلة الثانية ( (DC Female Adapter) الانثي ) : الذي يقوم بالربط بين سلك الكهرباء والمصدر الكهربائي .

الوصلة الثالثة ( BNC ) : الوصلة التي تقوم بربط بين الكاميرا والـDVR لعرض الصورة  عبر الـCoaxial Cable .

الأدوات :-

وهي من أهم  الأدوات التي تستخدم في قطع وتهذيب السلك لربطه مع BNC .

الان سوف نعرض تصنيفها تكنولوجياً :-

 وهي كاميرات المراقبة التقليدية CMOS|CCD المستخدمة غالباً في كافة القطاعات وتمتاز برخص ثمنها وتتفاوت درجات وضوح وجودة الصورة من TVL 700 وحتي TVL 1200 خط تلفزيوني، وبالطبع متوفرة بعدسات سوني تبدأ من سمك 2.8 مم وحتي سمك 50 مم ومتوفر منها أيضاً كاميرات ذات عدسات متغيرة VARIFOCAL LENS  بسمك يتراوح من 2-12مم وبسمك اَخر يتراوح من 5-50مم، مزودة بخاصية الرؤية الليلية عن طريق الأشعة تحت الحمراء لمدي رؤية ليلية يبدأ من 7 متر طولي وحتي 60 متر طولي وبالطبع تحتاج إلي أجهزة عرض وتسجيل رقمية DVR أو أجهزة العرض والتسجيل المهجنة HVR لعرض وتسجيل الأحداث عبر شاشات التلفزيون أو من خلال أجهزة الكمبيوتر أو من خلال الهاتف المحمول.

سلسلة منظومة كاميرات المراقبة CCTV 3

اعداد المهندس / عبدالله باشراحيل

الى هنا نكون وصلنا الى نهاية موضوعنا لليوم ويارب نكون وفقنا في التقديم بوضوح وبساطة ,,,

اذا كان هنالك أي استفسار بخصوص الموضوع اعلاة لاتتردو بوضعه لنا او مراسلة الموقع

اذا اعجبك الموضوع لاتبخل بمشاركتة على مواقع التواصل الاجتماعي ليستفيذ الغير , كما نرجو الاشتراك بقناة الموقع على اليوتيوب بالضغط هنا وكذلك التسجيل بالموقع لتحميل الملفات الخاصة بالاعضاء

والسلام عليكم ورحمة الله وبركاتة … حضرموت التقنية
