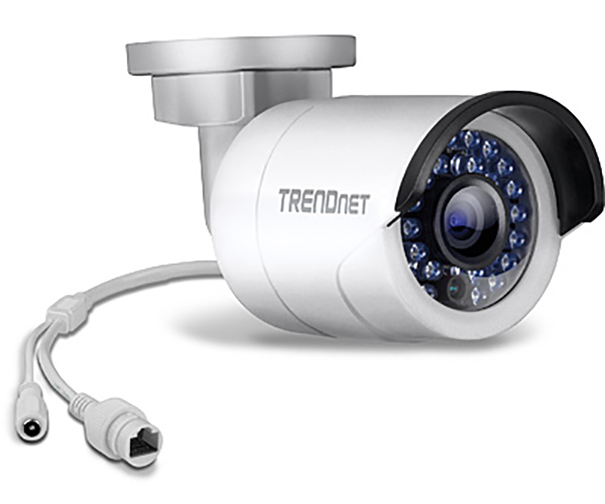

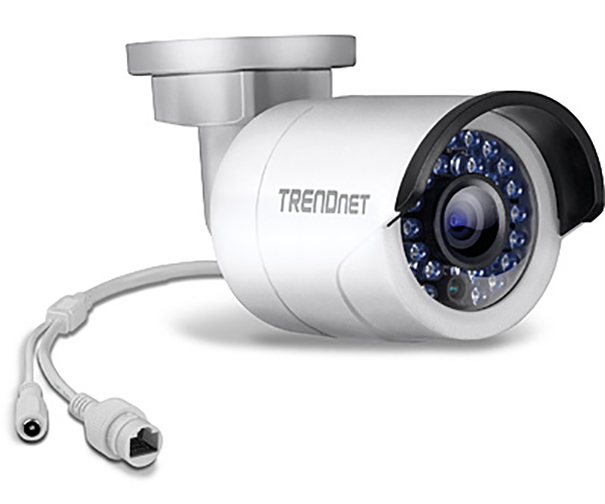

بسم الله ورحمة الله وبركاته نبدأ في استكمال السلسلة وأعتذر على التاخير في استكمالها ، واليوم سوف نتحدث عن طريقة الربط في كاميرات الـIP التي ذكرناها في السلسلة الأولى وهي كاميرات المراقبة الرقمية التي تتكون من وصلتين مثل ماهي موضحه في الصورة :-

 IPCam
سلسلة منظومة كاميرات المراقبة CCTV 4

هى كاميرات تستخدم تكنولوجيا IP address

وهى مزوده بميكرو بروسيسور و رامات ولذا تعتبر كمبيوتر صغير لذلك فهى من اغلى كاميرات المراقبه

ويتم الربط بين الكاميرات وجهاز التسجيل  NVR عن طريق كابل الشبكة Cat 6 أو Cat 5e

ليس بالضروره الربط بنوع معين من أنواع كيبلات الشبكة المكونة من 8 أسلاك.

كيف يتم تركيب كاميرا الاي بي ؟

ان هذه الكاميرات مزوده بكارت شبكه مثل كروت الشبكات الموجود فى اجهزه الكمبيوتر

ويتم توصيل كاميرات مراقبه الـ IP باستخدام سلك شبكه عادى من نوع cat 5 و ار جى 45 وهو النوع المستخدم فى شبكات الكمبيوتر المنزليهحيث يتم ربط احد اطراف السلك بالكاميرا الـ IP ويتم توصيل الطرف الاخر من السلك بالسويتش PoE وليس اي سويتش أو ربطه عن طريق سويتش عادي ولكن يتم ربط محول كهرباء في المنفذ الأخر لدي الكاميرا وبهذا يتم تركيب الكاميرا بنجاح.

يتبقى الان رؤيه الصوره التى تنقلها الكاميرا ويتم عن طريق اى جهاز كمبيوتر واصل بالسويتش او الشبكه التى تم تركيبها الكاميرا بها حيث يتم فتح اى متصفح سواء انترنت اكسبلورر او فايرفوكس او اى متصفح ويتم كتابه IP الخاص بالكاميرا ومن المفترض ان يكون 192.168.1.64 فيتم الدخول الى الكاميرا ثم بعد ذلك يتم كتابه اليوزر نيم والباسورد الخاصين بكاميره المراقبه ويتم الدخول الى الصفحه الرئيسيه للكاميرا والتى توجد بها الصوره التى تنقلها الكاميرا

اذا واجهتك مشكله فى رؤيه الصوره التى تنقلها كاميرات المراقبه فيمكن ان يكون السبب هو ان المتصفح حتاج الى برنامج مشغل الفلاش او الى برنامج مشغل لكاميرا وهو عاده يكون موجود مع كاميرات الـ IP اسطوانه يكون موجود بها كل البرامج التى تحتاجها حتى تعمل الكاميرا بنجاح

بالطبع اذا كان السويتش الواصله به كاميرات المراقبه الـIP واصل بخط انترنت فيمكن نقل الصوره عن طريق الانترنت الى اى جهاز كمبيوتر اخر فى اى مكان فى العالم ولكن فقط سنحتاج الى ما يسمى بـ ستاتيكIP و هو عباره عن رقم IP ثابت يتم حجزه من شركه الانترنت مقابل اجر شهر بسيط

من الجدير بالذكر ان كاميرات مراقبه الـ IP يتم توصيلها بسويتش كما ذكرنا واذا كان هذا السويتش وايرلس فبهذا يمكن تركيب كاميرات المراقبه واستخدامها كانها وايرلس

من مميزات كاميرات مراقبه IP

  • سهوله التعريف
  • سهلة التركيب
  • لا تحتاج الى اسلاك من نوع خاص
  • لا تحتاج الى اجهزه مساعده لكى تعمل
  • سهوله توصيلها بالانترنت والمراقبه من اى مكان بالعالم
  • تنقسم ايضا الى كاميرات داخلية DOME وخارجية Outdoor
  • اصبحت الكاميرات الحديثة يتم تزويدها بالكهرباء من خلال سويتش او من خلال جهاز NVR  عبر كابل الشبكة وتسمى في هذه الحالة كاميرات POE والتي معناها POWER OVER ETHERNET مثل ما تم توضيحه سابقاً ، وبذلك توفر عليك شراء محولات كهرباء او تمديد خط اضافي للكهرباء.
  • تقنيتها دائما في تسارع حيث ان المصانع المنتجة لها دائما تبتكر أفكارا جديدة لها من اجل تطويرها.

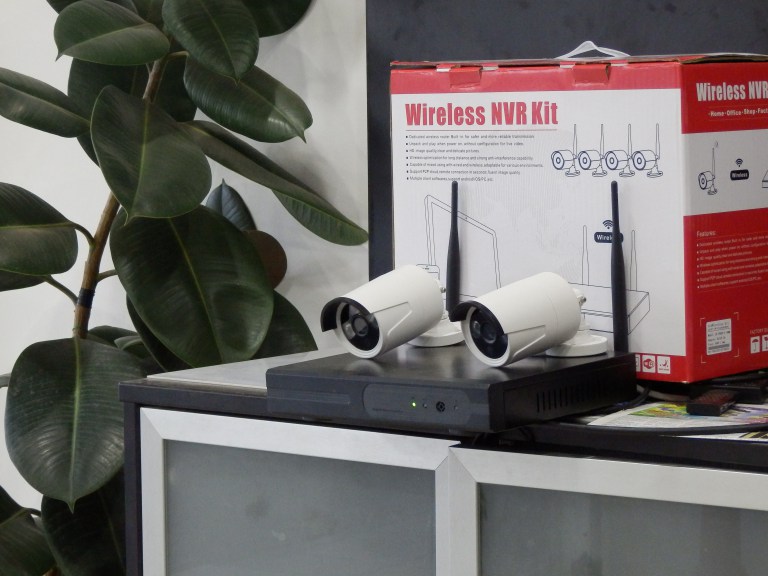

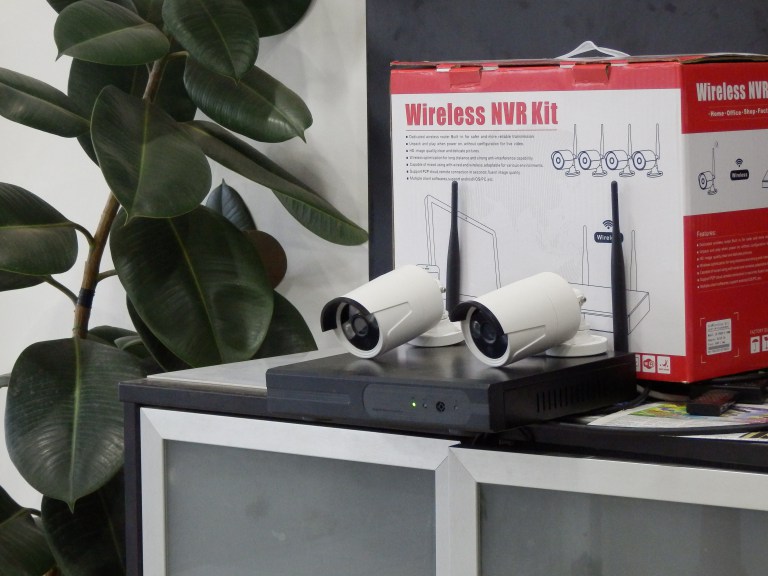

  • اصبح متوفرا منها كاميرات تعمل بدون أسلاك – وايرلس ويتم اقترانها بالشبكة بواسطة الواي فاي وفي الصورة التالية نموذج لهذه الكاميرات.
سلسلة منظومة كاميرات المراقبة CCTV 4
سلسلة منظومة كاميرات المراقبة CCTV 4

يوجد أنواع منها متواجدة في الاسواق يمكن اقترانها بأنظمة الأنذار وبذلك تصبح كاميرا ونظام انذار بنفس الوقت كما انه مدمج معها مايكروفون وسماعة ثنائية الاتجاه ويعني ذلك يمكنك سماع والتخاطب مع الشخص الموجود امام الكاميرا .

من عيوب كاميرات مراقبه IP

  • سعرها الغالى بالنسبه الى باقى الكاميرات التى تكون بفس المواصفات
  • عندما تحدث مشكلة في الكاميرا فلا يتم التعرف بسرعة على المشكلة هل هو من السويتش ام من الكاميرا ام من الراوتر

سلسلة منظومة كاميرات المراقبة CCTV 4

اعداد المهندس / عبدالله باشراحيل

الى هنا نكون وصلنا الى نهاية موضوعنا لليوم ويارب نكون وفقنا في التقديم بوضوح وبساطة ,,,

اذا كان هنالك أي استفسار بخصوص الموضوع اعلاة لاتتردو بوضعه لنا او مراسلة الموقع

اذا اعجبك الموضوع لاتبخل بمشاركتة على مواقع التواصل الاجتماعي ليستفيذ الغير , كما نرجو الاشتراك بقناة الموقع على اليوتيوب بالضغط هنا وكذلك التسجيل بالموقع لتحميل الملفات الخاصة بالاعضاء

والسلام عليكم ورحمة الله وبركاتة … حضرموت التقنية
