شاشة العرض LCD في اجهزة ميكروتك ماهي فائدتها وكيف يمكن التحكم بها

شاشة العرض LCD في اجهزة ميكروتك ماهي فائدتها وكيف يمكن التحكم بها

من المهم جداً معرفة ظروف الشبكة أو الأجهزة الموجودة في الشبكة ،وبالتالي يمكن التعرف بسهولة على اي مشكلة . سيؤدي عرض معلومات للشبكة من جانب جهاز التوجيه في الوقت الفعلي على شاشة LCD إلى تسهيل الإشراف في المراقبة.

قد لا يكون لشاشة LCD تأثير كبير على تكوين أو تشغيل شبكة. ولكن لا يمكن الاستهانة بهذي الميزة أيضًا

حيث مع وجود شاشة LCD إضافية ، لا يحتاج المشرف إلى تسجيل الدخول إلى System Router ليتمكن من معرفة حالة الشبكة أو حالة الجهاز نفسه.

شاشة عرض LCD


لتتمكن من عرض معلومات الشبكة على جهاز التوجيه x86 :

يكون الخيار هو إضافة مكون شاشة العرض LCD نفسه أو باستخدام أجهزة مثبتة على شاشة LCD.

شاشة العرض LCD في اجهزة ميكروتك ماهي فائدتها

الإعدادات :
في تنفيذ هذا العرض ، من الضروري ضبط شاشة LCD لعرض معلومات الشبكة حسب الحاجة.

تأكد من أن جهاز x86 Router لديه بالفعل حزمة lcd.npk

ضبط شاشة الراوتربورد

قم ببدء تشغيل LCD وحدد طراز أجهزة LCD المستخدم.

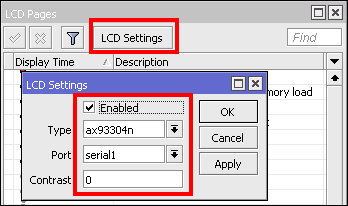

Old_LCD-Enabled

حتى هذه الخطوة ، عادة ما تضيء شاشة LCD الجديدة ، ولاكنها  لاتعرض أي معلومات.

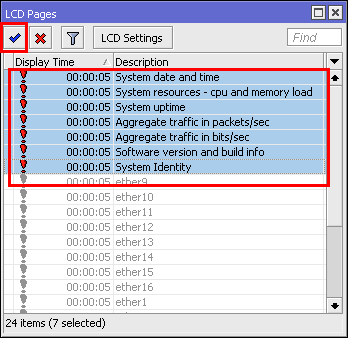

لأية معلومات سيتم عرضها ، من الضروري ضبط Enable. يمكن أيضا تحديد متى سيتم عرض المعلومات.

Pengaturan LCD Display Mikrotik

يجب دعم مكون شاشة LCD المستخدم بواسطة Mikrotik RouterOS.

شاشة LCD RouterBoard :


في تطويره ، لا يتم استخدام شاشة LCD فقط كوسيط لعرض معلومات الشبكة فقط ، بل يمكن استخدامها مباشرة أيضًا لإجراء الاعداد البسيط.

كما هو الحال مع أحدث منتجات Mikrotik Indoor Router ، تتضمن منتجات CloudCoreRouter Series و RB2011 Series و CloudRouterSwitch Series ، التي تتضمن بالفعل شاشة LCD مزودة بتقنية شاشة تعمل باللمس.

LCD ROUTER

الإعدادات :-
يختلف اختلافًا طفيفًا عن شاشة LCD الموجودة على جهاز X86 ، يعمل جهاز RouterBoard تلقائيًا على شاشة LCD. في بداية LCD سوف تظهر عملية الاعداد وسيظهر الإعدادات الافتراضية للراوتر. سيعرض LCD التالي القائمة والمعلومات التي نختارها.

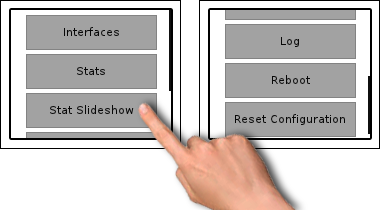

LCD-MenuAwal

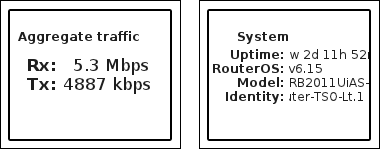

على سبيل المثال ، إذا قمت بتحديد قائمة عرض الشرائح ، فإن شاشة LCD تعرض معلومات حالة الانترفيس . يمكننا أيضا اختيار عرض الشرائح الإعلامية لنظام شاشات الكريستال السائل ، والموارد ، والحالة …

عرض معلومات الميكروتك على الشاشة

بالإضافة إلى عرض معلومات الجهاز ، يمكن أيضًا لمسؤول تقنية الشاشة التي تعمل باللمس تهيئة إعدادات شاشة LCD. على سبيل المثال إضافة عنوان IP على الانترفيس.

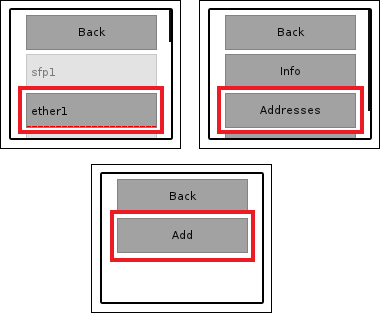

SetIP

لكون الشاشة تكون ضاهرة للجميع ، وهذا يعني أن هذه الشاشة يمكن لمسها من قبل أي شخص

ثم هناك طريقة تأمين PIN التي يجب إدخالها في كل مرة سيتم استخدامها لتغيير اي اعدادات .

تامين شاشة الميكروتك LCD-PIN

إعدادات LCD عبر Winbox


عند إعداد عرض شاشة LCD يمكنك أيضًا ضبط RouterBoard ، مثل تغيير رقم PIN ، والمعلومات المعروضة ، وهكذا ، عبر winbox.

اعداد شاشة الراوتربورد عبر الوينبوكس

لتمكين أو تعطيل العرض ، يمكن القيام بذلك عن طريق تحديد المعلمة الممكّنة في Winbox.

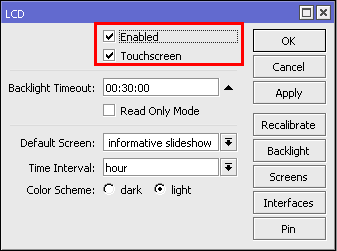

NewLCDSet

يمكن أيضًا إجراء إعدادات وظيفية أخرى لشاشات عرض LCD ، من بينها:

  • Backlight-Timeout : يتم تشغيل ضوء الخلفية LCD ، ويتم حسابه من آخر نشاط. إذا انتهى الوقت ، سيتم إيقاف تشغيل شاشة LCD وسيتم تشغيلها تلقائيًا عند لمسها.
  • Read Only Mode : إذا كان ممكناً عدم استخدام شاشة LCD للإدخال ، فيمكن استخدامه فقط لعرض حالة الجهاز (للقراءة فقط)
  • Default Screen : ﺿﺒﻂ ﺷﺎﺷﺔ اﻟﻌﺮض اﻻﻓﺘﺮاﺿﻴﺔ ﻋﻨﺪ ﺗﺸﻐﻴﻠﻬﺎ
  • Time Interval : الفترة الزمنية القياسية التي يتم فيها عرض إحصائيات الواجهة
  • Recalibrate : يقوم بإعادة معايرة شاشة اللمس.

اﻹﻋدادات : ﺗﻣﮐﯾن / ﺗﻌطﯾل أي ﻣﻌﻟوﻣﺎت ﯾﻌرﺿﮭﺎ ﺷﺎﺷﺔ LCD ﻋﻟﯽ ﺷﺎﺷﺔ ﻋرض اﻟﺷراﺋﺢ اﻹﻋﻼﻣﯾﺔ ﻋﻟﯽ ﻗﺎﺋﻣﺔ LCD -> Screens

LCDScreen

افتراضيًا ، رقم التعريف الشخصي الذي يجب إدخاله عند تغيير الاعداد باستخدام LCD هو 1234. يمكن تغييرة لأغراض أمنية عبر winbox في قائمة LCD -> PIN

NewLCDpin

مع شاشة LCD التي تعمل باللمس على RouterBoard يمكن أن توفر مراقبة وتهيئة سهلة

لذا لا حاجة للدخول إلى نظام RouterBoard.

شاشة العرض LCD في اجهزة ميكروتك ماهي فائدتها وكيف يمكن التحكم بها

الى هنا نكون وصلنا الى نهاية موضوعنا اليوم شاشة العرض LCD في اجهزة ميكروتك ماهي فائدتها وكيف يمكن التحكم بها

والذي نتمنى ان ينال رضاكم واعجابكم والى اللقاء في موضوع جديد شيق ورائع وحتى ذلك الحين لاتنسو الاهتمام بصحتكم وحفظكم الله …

اذا اعجبك الموضوع شاشة العرض LCD في اجهزة ميكروتك ماهي فائدتها وكيف يمكن التحكم بها لاتنسى ان تقوم بمشاركتة على مواقع التواصل الاجتماعي ليستفيذ منه الغير,كما نتمنى اشتراككم في قناة الموقع على اليوتيوب بالضغط هنا وكذلك الاشتراك في مجموعة الفيس بوك بالضغط هنا والتيليقرام بالضغط هنا  وكذلك التسجيل بالموقع لتتمكنو من تحميل بعض الملفات الخاصة بالأعضاء كما يمكنكم رفع ملفاتكم مجانا على مركز ملفات حضرموت التقنية بالضغط هنا ولاتترددو في وضع أي استفسارات للرد عليكم .

دمتم بكل ود والسلام عليكم ورحمة الله وبركاتةحضرموت التقنية
