انظر في السيناريو التالي:

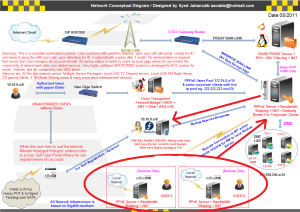

يمتلك مزود خدمة الإنترنت مواقع متعددة في جميع أنحاء البلاد. جهاز التوجيه الرئيسي هو Mikrotik في الشركة وقد تثبيت public IP.

نظام فواتير الـ Radius متصل بشبكة LAN. جميع المواقع البعيدة لها اجهزة Mikrotik Router boards مثل NAS ولديها IP عام ديناميكي ( dynamic public IP ).

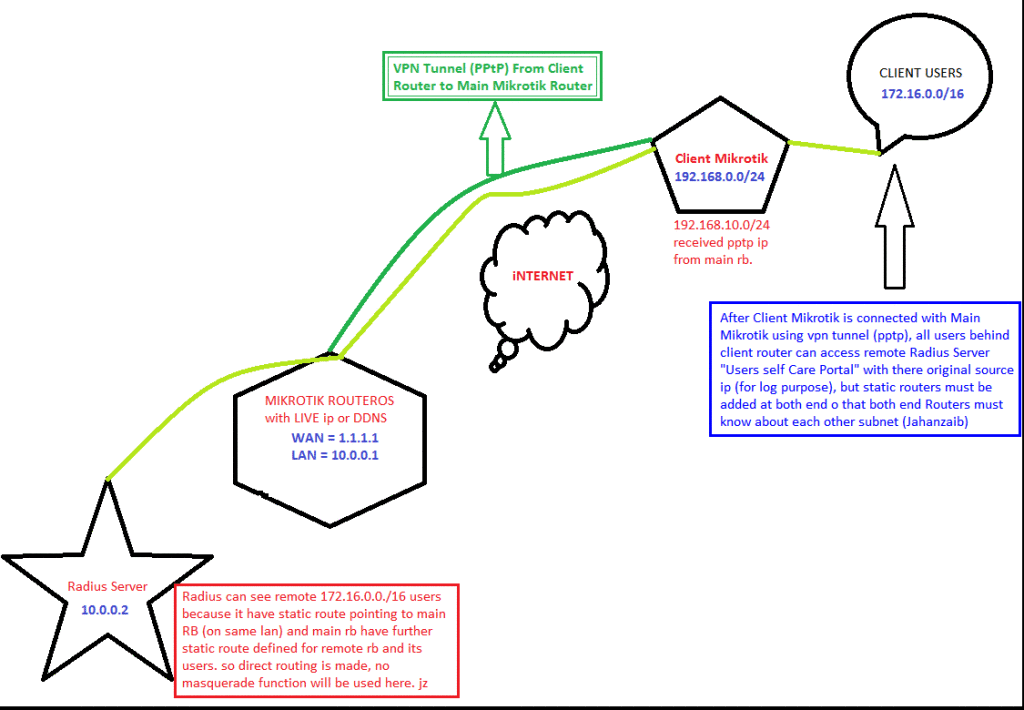

عمل سيرفر VPN مركزي للميكروتك لربط فروع الشبكة المتصلة جميعا براديوس واحد

جميع المواقع لديها اتصال إنترنت خاص بها مع مختلف مزودي خدمات الإنترنت ولكننا نرغب في استخدام خادم RADIUS واحد رئيسي للفواتير للعمل كسنترال مركزي لجميع المواقع .

لذلك هذا موضوع قصير حول كيفية إنشاء خادم Radius المركزي وتوصيل جميع الفروع / NAS مع ذلك.

النقاط الأساسية:

  • إنشاء خادم PPTP server في مكتبك الرئيسي لـ Mikrotik.
  • إنشاء حساب مستخدم في قسم secret section
    nd وإسناده إلى عنوان IP مثل 172.16.1.50

  • الآن في مكتب فرعي ، قم بإنشاء pptp client في قسم pptp mikrotik ، وأضف عنوان IP الخاص بالمكتب الرئيسي / المستخدم ، لا تنسى أن UNCHECK “add DEFAULT ROUTE”.

    لأنه إذا قمت بذلك ، فستتجاوز المسار الافتراضي وستقوم بتوجيه كل حركة المرور بما في ذلك طلبات الإنترنت أيضًا إلى المكتب الرئيسي ، مما سيزيد من التحميل على اتصال الإنترنت الخاص بالمكتب الرئيسي ، لأننا نريد فقط توجيه طلب شبكة IP / شبكة فرعية محددة ، لذلك سننشئ مسارًا في كلتا الحالتين بحيث يجب أن يذهب الطلب الخاص ببث IP الفرعي عبر vpn tunnel.

اعداد المكتب الرئيسي :

LAN subnet = 10.0.0.1/8
WAN subnet = 1.1.1.1/29
Radius = 10.0.0.2/8

قم أولاً بإضافة IP pool لمستخدمي VPN ، مثل نفس سلسلة LAN ولكن مع سلسلة محددة.

/ip pool
add name=PPP-Pool ranges=172.16.0.1-172.16.1.255

أضف الآن ملف VPN الشخصي

/ppp profile
set 0 change-tcp-mss=yes name=default only-one=default use-compression=default use-encryption=default use-mpls=default use-vj-compression=default
add change-tcp-mss=default dns-server=10.0.0.1 local-address=10.0.0.1 name=vpn-profile only-one=default remote-address=PPP-Pool \
use-compression=default use-encryption=default use-mpls=default use-vj-compression=default
set 2 change-tcp-mss=yes name=default-encryption only-one=default use-compression=default use-encryption=yes use-mpls=default use-vj-compression=default

الآن قم بتمكين VPN server

/interface pptp-server server
set authentication=mschap1,mschap2 default-profile=default-encryption enabled=yes keepalive-timeout=30 max-mru=1460 max-mtu=1460 mrru=disabled

الآن إضافة المستخدم حتى يتسنى لنا الاختبار من موقع بعيد NAS.

/ppp secret
add caller-id=”” disabled=no limit-bytes-in=0 limit-bytes-out=0 name=aa password=aa profile=vpn-profile routes=”” service=any

الآن إضافة route للشبكة الفرعيةsubnet 192.168.100.0/224 في قسم IP ROUTE ، عبر pptp gateway.

اعداد الفرع البعيد للميكروتك

LAN subnet = 192.168.100.1/8
WAN subnet = DYNAMIC Public IP x.x.x.x

الآن نريد توصيل NAS عن بعد مع خادم VPN server الخاص بالمكتب الرئيسي بحيث يمكنه استخدام radius server المركزي كنظام فوترة مركزي.

باختصار: إنشاء طلب pptp dialer، والإشارة إلى المكتب الرئيسي RB (حيث تم تكوين vpn) ، وإدخال كلمة مرور هوية مستخدم صالحة ، تأكد من إزالة علامة من add default route ، بعد الاتصال ، ببساطة إضافة مسار ل 10.0.0.0 / 8 وبوابة gateway تشير إلى pptp-out1 (رابط pptp أنشأنا أعلاه)

أنتهى … عمل سيرفر VPN مركزي للميكروتك لربط فروع الشبكة المتصلة جميعا براديوس واحد
