كيف تعرف جودة خط ADSL الواصل إليك وسرعتة باستخدام بيانات المودم

كيف تعرف جودة خط ADSL الواصل إليك وسرعتة باستخدام بيانات المودم

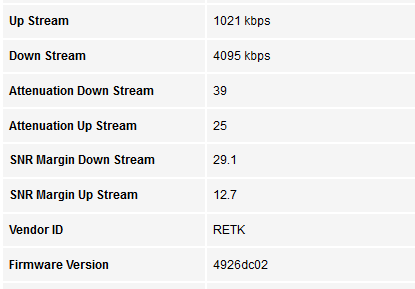

التطبيق والمعلومات سيتم اخذها من مودم TOTO LINK بالاعتماد على قائمة ADSL  وايضاح نسبة الوهن (Attenuation).

يوجد عاملين مهمين يوضحان حالة خط الـ ADSL الوصل غليك وكليهما يقاس بوحدة الديسبل db وهما :-

كيف تعرف جودة خط ADSL الواصل إليك وسرعتة

1- الوهن أو الضعف line Attenuation
2- معدل تشويش الاشارة SNR (Signal Noise Ratio

الوهن (Line Attenuation)

هذا المصطلح يحدد قيمة الخسائر في الإشارة وهو موجود في إعدادات المودم وهذه القيمة تعتمد على المسافة وجودة الكيبل المستخدم .
حيث من الممكن أن ترى المسافه قليله من المقسم الى عندك ولكن تجد هذه القيمة عالية وهذا يعني أن الكيبل ردي .

وهذا القيمة أرى أنها أدق من قيمة المقاومة في تحديد السرعة للخط .ضعف الخط هنا يمثل علاقة مطردة مع فقد الاشارة في الخط .
فكلما بعدت عن المبدل الرئيسي للهاتف الثابت زادت نسبة الفقد في الخط وزادت نسبة الوهن في الخط والعكس صحيح فكلما قلت نسبة الـ attenuation يعني أنك ستحصل على سرعة اكبر للاتصال بالانترنت واستقرار تام بالاشارة.

وتكون درجة القياس على Down على النحو التالي :-

القيمة 20.0 وأقل هذا رائع جداً.
القيمة بين 30.020.0 هذا ممتاز.
القيمة بين 40.030.0 هذا جيدجداً.
القيمة بين 50.040.0 هذا جيد.
القيمة بين 60.050.0 هذا ضعيف ويمكن أن يتعرض لتقطع.
أكثر من 60.0 سيء وتقطع بشكل يومي .

السرعات التي يمكن أن تحددها هذه القيمة :-

– سرعة الاتصال و downsream attenuation
القيمة أكثر من 75.0 فهذا يكون خارج خدمة النطاق العريض DSL نهائياً.
القيمة بين 60.0 -75.0 فأعلى سرعة هي 128 kbps
القيمة بين 50.0-60.0 فأعلى سرعة تكون 512 kbps
القيمة بين 43.0-50.0 فأعلى سرعة تكون 1 Mbps
القيمة أقل من 43.0 يمكن هنا إعطاء السرعات العالية حسب مسافة الخط .

2- معدل التشويش للاشارة SNR (Signal Noise Ratio :-

وهي أختصار لـ (Signal Noise Ratio) وتعني نسبة الضوضاء على الإشارة أو التشويش الحاصل بالخط فإذا أرتفعت هذه النسبة فستقل نسبة الخطأ على الدائرة أو إشارة DSL.

يعتمد معدل التشويش هذا على عدة عوامل مثل :

1- المكونات المحلية لشبكة الهاتف .

2- الظروف المحيطة .

3- التداخلات الموجودة بها وارتفاع نسبة الـ SNR يدل على جودة الخط وإمكانية الحصول على سرعات أعلى .هذه القيمه توجد في الآرقص أو في إعدادات المودم ففي إعداد المودم مثل أسبيد تش SN Margin (Up/Down) [dB]:28,0 / 33,0

القيمة تقاس بـ dB والتركيز يكون هنا على قيمة الـ Down :
القيمة 6.0 أو أقل سيكون تشويش عالي وفقد لتصفح بشكل كبير.
القيمة بين 11.0 و 7.0 تشويش متوسط مع تقطع في التصفح.
القيمة بين 20.0 و 12.0 تشويش ضعيف وقليل في التقطع.
القيمة بين 28.0 و 20.0 نسبة التشويش معدومه ولا يوجد تقطع بسبب التشويش.
القيمة أكثر 29.0 فهذا رائع جداً.

هامش الــSNR و ( downstream SNR Margin )

يجب ان يكون كحد ادنى 10 db للحصول على الــ DSL وفي الأوضاع المثلى يكون اكبر من 12db وأي نسبة اقل من هذه سيحدث انقطاع متكرر لخدمة الانترنت ومشاكل أخرى مستمرة .

بعض الإيضاحات حول SNR و SNR Margin

هامش الــ SNR Margin ليس هو نفسة Signal Noise Ratio ولكنه مرتبط به حيث الــ SNR هو نسبة قوة الاشارة مع التشويش الحاصل بالخط ويقاس بالديسبل ولذا نجده يبقى بنسبة ثابتة لا تتغير.

اما SNR Margin فنجدهـ دائما يشار إليه من خلال عرض حالة المودم او الراوتر ونجده بأسماء متعددة مثل :
snr margin , noise margin , margin

الـ snr margin هو عبارة عن الفرق بين الـ snr الفعلي والـ snr المحتاج اليه لسرعة معينه

على سبيل المثال, لو كنا نحتاج الى 20 ديسبل لنعمل على سرعة 512 ك , وكان الsnr الفعلي للخط هو 45 ديسبل

فإن : snr margin = 45-20 =25 db

الآن لو اردنا رفع السرعة من 512 الى 2 ميغا فإننا سنحتاج الى 30 ديسبل اذن فان هامش الsnr سينخفض الى 15 ديسبل لأن الفعلي ثابت وهو 45 ديسبل
لاحظ المعادلة لـ 2 ميغا : snr margin = 45-30 =15

وهنا بعض القراءات لمودمات بسرعات مختلفة :

كيف تعرف جودة خط ADSL الواصل إليك وسرعتة

كيف تعرف جودة خط ADSL الواصل إليك وسرعتة

الى هنا نكون وصلنا الى نهاية موضوعنا اليوم بعنوان كيف تعرف جودة خط ADSL الواصل إليك وسرعتة
