CAPsMAN ميزة مهمة في سيرفر الميكروتك لايعلم عنها البعض لادارة جميع اجهزة AP مركزيا

CAPsMAN ميزة مهمة في سيرفر الميكروتك لايعلم عنها البعض لادارة جميع اجهزة AP بشكل مركزي

CAPSMAN ، الميزة الجديدة لـ Mikrotik RouterOS والمتوفرة في إصدار RouterOS v6.11 والإصدارات الأحدث. ميزة مفيدة جدًا لأولئك الذين لديهم شبكات لاسلكية تستخدم راوتربورد على نطاق واسع.

يحتوي CAPsMAN على ميزة تحكم wireless access point تسمح لنا بإدارة جميع أجهزة AP اللاسلكية بشكل مركزي على الشبكة.

حيث في تطبيق CAPSMAN ، هناك جهازين يمكن الاتصال بهما :

  • CAP ، وهو عبارة عن جهاز يعمل بتقنية WiFi AP Microtech والذي سنقوم بتكوينه مركزيًا.
  • CAPSMAN ، الجهاز المستخدم لتنظيم CAP. يمكن ترتيب التكوين والمصادقة وما إلى ذلك من هذا الجهاز.

يمكن أن يعمل CAPsMAN إذا كان جهاز CAP متصل بجهاز proxy router ليصبح CAPSMAN. ويمكن الاتصال بين CAPSMAN و CAP عبر:

  • باستخدام MAC ، يمكن تشكيل الاتصالات إذا كان CAP و CAPsMAN لا يزالان في شبكة واحدة.
  • باستخدام IP ، إذا كان CAP و CAPsMAN بهما شرائح مختلفة ولا يلزم أن يكونا على نفس الشبكة.

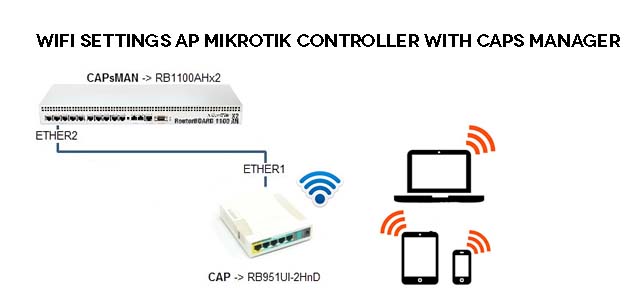

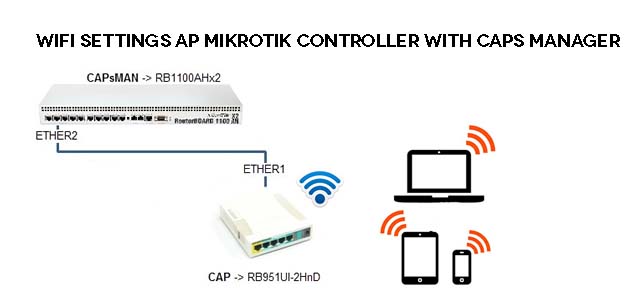

في مثال APPS MikroTik AP CAPMAN مع إعدادات WiFi ، أستخدم طوبولوجيا مثل هذا:

CAPsMAN ميزة مهمة في سيرفر الميكروتك لايعلم عنها البعض لادارة جميع اجهزة AP بشكل مركزي

تأكد من أن router board تستخدم إصدار نظام التشغيل 6.11 وتثبّت حزمة CAPsMAN Wireless ( wireless-fp- [versios] – [tiperouterboard]. Npk) يمكن تنزيلها هنا.

  • RB1100AHx2 يصبح internet gateway و CAPSMAN (WiFi Manager)
  • RB951UI-2Hnd يصبح CAP (WiFi AP) والذي سيتم تكوينه بواسطة CAPsMAN.

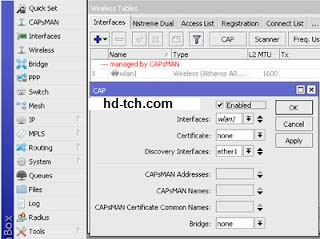

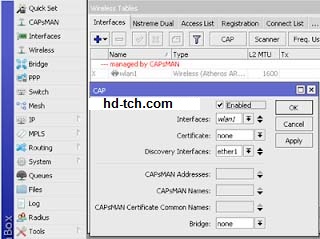

لكي تتمكن CAP من الاتصال بـ CAPSMAN ، في قائمة winbox “Wireless >> Interfaces” ، ثم اضغط على زر “CAP”. هذا الجهاز هو واي فاي AP MikroTik الذي سيتم تكوينه من قبل CAPSMAN.

على سبيل المثال ، هنا يمكنني استخدام RB951UI-2Hnd.

WiFi-Settings-AP-MikroTik-Controller With CAPs Manager

شرح معلمات القائمة CAP:

  • Enabled ، تحقق من تنشيط الجهاز باسم CAP.
  • Interfaces , حدد wireless interface التي ستكون CAP في القائمة المنسدلة “Interfaces:” ، نظرًا لأن RB951UI-2Hnd لديها فقط 1 WLAN اخترت wlan1.
  • Discovery Interfaces , حدد واجهة Ethernet التي تربط CAP و CAPsMAN باستخدام كابل LAN.
  • CAPsMAN Addresses, أدخل عنوان IP CAPsMAN الخاص بك. إذا كنت لا تستخدم خيار “Discovery Interfaces” أو IP المباشر إلى IP.

إذا كان نشطًا ، فستكون لدى WLAN تعليق “Managed by CAPsMAN”

بعد تعيين CAP ، قمنا أيضًا بتعيين جهاز البروكسي باسم CAPSMAN (WiFi Manager / Controller) والذي سيقوم بتهيئة إعدادات WiFi على جهاز CAP بشكل مركزي. لتنشيط ميزة CAPSMAN ، انقر على قائمة “CAPSMAN” في winbox الخاص بك.

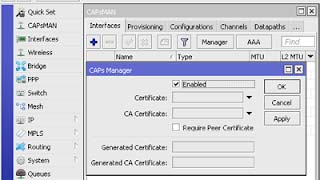

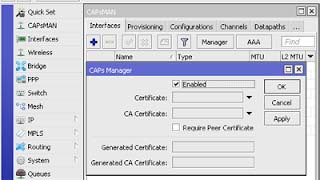

انقر على زر “Manager” ثم حدد “Enabled” و “OK”.

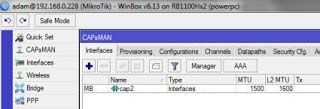

بعد تفعيل CAPSMAN ، تلقائيا في القائمة CAPSMAN -> سوف تظهر WLAN interfaces من جهاز CAP المتصل.

الحالة في واجهات CAPsMAN ومعناها :-

  • R (Running): هناك عميل لاسلكي متصل
  • S (Slave): تم دمج هذه interface في bridge
  • M (Master): واجهة فعلية (وليس VAP)
  • B (Bound): واجهة CAP اللاسلكية نشطة في CAPsMAN

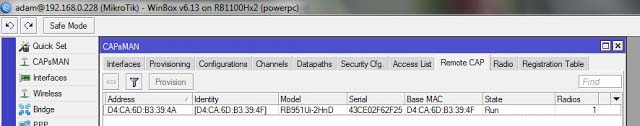

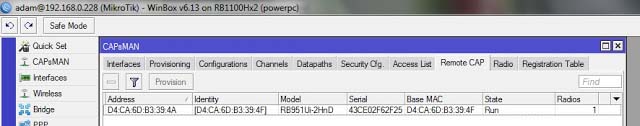

في القائمة CAPsMAN ، >> علامة التبويب the Remote CAP ، ستشاهد معلومات مفصلة حول جهاز التوجيه CAP اللاسلكي الذي تم توصيله إلى CAPsMAN.

بعد تحديد كل أجهزة الراوتر و CAP interfaces في CAPSMAN ، يتم الآن تعيين كل WLAN CAP interface في قائمة CAPsMAN >> علامة تبويب Interfaces.

المعلمات التي نملؤها عند إعداد WLAN interface لتصبح Wireless Access Points.

أي تغييرات على WLAN interface في CAPSMAN (RB1100) ، ستتبع تلقائياً WLAN interface على جهاز CAP (RB951UI-2Hnd). Wireless

Tab

  • Mode : أختر “ap“
  • SSID : أختر SSID  الذي تريدة

Channel  Tab

  • Frequency : حدد التردد الذي سيتم استخدامه ، على سبيل المثال ، “2412”
  • Band: 2ghz-b / g / n

Security  Tab

  • Security : حدد نوع المصادقة التي تم إجراؤها في قائمة CAPsMAN >> Security Cfg.

انقر فوق القائمة CAPsMAN >> علامة التبويب Registration Table ، لمشاهدة عميل wifi الذي يتصل بجميع AP CAP (RB951UI-2Hnd).

أنتهى … CAPsMAN ميزة مهمة في سيرفر الميكروتك لايعلم عنها البعض لادارة جميع اجهزة AP بشكل مركزي

CAPsMAN ميزة مهمة في سيرفر الميكروتك لايعلم عنها البعض لادارة جميع اجهزة AP بشكل مركزي

الى هنا نكون وصلنا الى نهاية موضوعنا اليوم CAPsMAN ميزة مهمة في سيرفر الميكروتك لايعلم عنها البعض لادارة جميع اجهزة AP بشكل مركزي

والذي نتمنى ان ينال رضاكم واعجابكم والى اللقاء في موضوع جديد شيق ورائع وحتى ذلك الحين لاتنسو الاهتمام بصحتكم وحفظكم الله …
