PCQ Address Mask قناع عناوين PCQ في الميكروتك ومهمتها في تقسيم الـ bandwidth

PCQ Address Mask قناع عناوين PCQ في سيرفر الميكروتك ومهمتها في تقسيم الـ bandwidth

واحدة من الميزات المستخدمة لإدارة الـ bandwidth في سيرفر الـ  MikroTik هو PCQ.

مع ميزة PCQ من السهل جدًا تقسيم الـ bandwidth بشكل متساوٍ ، خاصةً بالنسبة للمستخدمين ذوي الأعداد الكبيرة والديناميكية.

يتم إجراء تقسيم الـ bandwidth  تلقائيًا بواسطة النظام ولا نحتاج إلى إضافة دليل واحد لعنوان IP للعميل الذي نريد إدارته.

بشكل عام :

تقوم خوارزمية PCQ بتقسيم كل اتصال إلى عدة “Sub-Stream”. ﻟﻟﺗﻣﯾﯾز ﺑﯾن “التدفق الفرعي”  ، ﯾﺿﺑط PCQ ﻣﻌﺎﯾﯾر “PCQ-Classifier” اﻟﻣﺣددة.

هناك عدة خيارات لـ “ClassQ-Classifier” التي يمكننا تعيينها والتي تتضمن :-

  • Dst-Address
  • Dst-Port
  • Src-Address
  • Src-Port

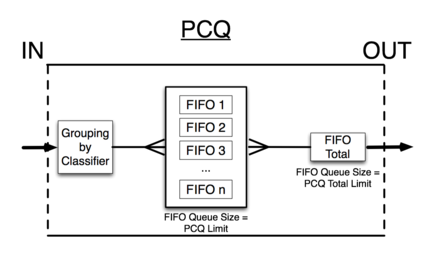

يقوم هنا PCQ التالي بتطبيق قائمة انتظار FIFO وحدودها على كل “Sub-Stream” شاهد النموذج ادناة :-

PCQ Address Mask

مع PCQ-Classifier في وقت لاحق سوف تحصل أيضا على عدد ‘sub-stream’ الذي يتم تشكيله بناء على معيار PCQ Address Mask.

في هذه العنصر، يمكننا تحديد قيمة البادئة أو قناع الشبكة الفرعية الذي سيتم استخدامه (إما لـ IPv4 أو IPv6).

هناك 4 عناصر من قناع عنوان PCQ ، أي Dst-Address-Mask ، Src-Address-Mask ، Dst-Address6-Mask ، Src-Address6-Mask.

افتراضياً :

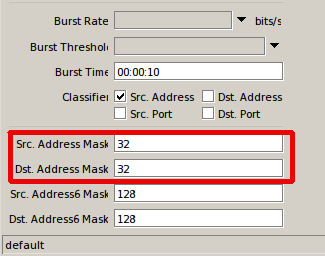

قيمة / قناع عنوان Src (IPv4) هو / 32 ، بينما Dst / Src Address6 قناع (IPv6) هو / 128.

وبعبارة أخرى ، سوف يرى PCQ Classifier لكل عنوان IP مفرد من Dst / Src Address حزمة لإنشاء “Sub-Stream” الخاص به.

mask

bagan

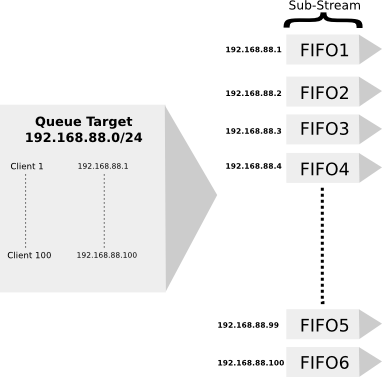

على سبيل المثال ، إذا كان هناك 100 عميل تم تحميله ، فسيقوم PCQ بتشكيل 100 Sub-Stream. هذا لأن PCQ Classifier يرى Src-Address من 100 عملاء مختلفين.

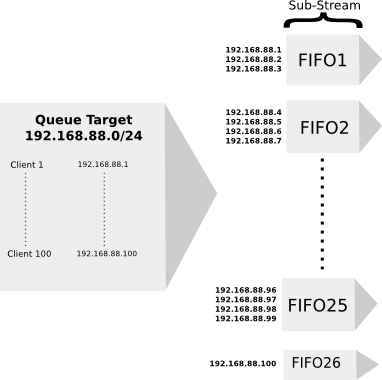

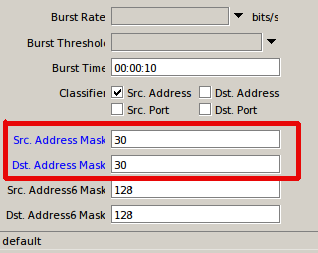

ومع ذلك ، سيختلف الأمر أعلاه إذا استخدمنا قيمة بادئة أصغر من / 32. على سبيل المثال ، إذا قمنا بتغيير إلى / 30 ، فسيلاحظ PCQ Classifier لكل عنوان IP 4 استنادًا إلى الشبكات الفرعية للبادئة / 30. لذلك في وقت لاحق على سبيل المثال هناك 100 عميل تم تحميله فسيتم تشكيل تقريبا 26 Sub-Stream.

mask

map

من المخطط اعلاه تم استخدام PCQ Address Mask = 30 ، ربما عندما يكون هناك عميل جديد متصل على سبيل المثال عنوان IP 192.168.88.101 ، سيذهب العميل إلى Sub Stream إلى 26.

ومع ذلك ، إذا تم استخدام عنوان IP 192.168.88.104 فسيتم إعادته مرة أخرى. واحد Sub-Stream جديد هو Sub Stream 27.

إن استخدام قيم قناع عنوان PCQ الأصغر من / 32 غير مناسب إذا تم تنفيذه مباشرة للمستخدمين النهائيين ، خاصة فيما يتعلق بعرض نطاق المشترك الذي تم الحصول عليه . على سبيل المثال لإعداد “Dst./Src”. قناع العنوان “بالقيمة / 30 أعلاه. سيكون لكل مسار فرعي 4 عناوين IP ستدخل في قائمة انتظار FIFO.

على سبيل المثال ، عندما يحصل كل تدفق فرعي على تخصيص bandwidth قدره 1 ميجابت في الثانية في حالة استخدام / 32 ، سيحصل عنوان IP واحد على bandwidth كامل.

ولكن في حالة استخدام / 30 ، سيكون هناك حد أقصى من 4 عناوين IP سيكون عرض الـ bandwidth لنطاق 1 ميغابت في الثانية. ولا يمكن التحكم / تقسيم الـ bandwidth هنا بشكل تلقائي بالتساوي ، بحيث أنه إذا تم استخدامه بشكل مباشر على جانب المستخدم النهائي ، فسوف يكون هناك احتكار لعرض نطاق  bandwidth واحد.

PCQ Address Mask
PCQ Address Mask
PCQ Address Mask
PCQ Address Mask

PCQ Address Mask

الى هنا نكون وصلنا الى نهاية موضوعنا اليوم والذي نتمنى ان ينال رضاكم واعجابكم والى اللقاء في موضوع جديد شيق ورائع وحتى ذلك الحين لاتنسو الاهتمام بصحتكم وحفظكم الله …

اذا اعجبك الموضوع لاتنسى ان تقوم بمشاركتة على مواقع التواصل الاجتماعي ليستفيذ منه الغير,كما نتمنى اشتراككم في قناة الموقع على اليوتيوب بالضغط هنا وكذلك الاشتراك في مجموعة الفيس بوك بالضغط هنا والتيليقرام بالضغط هنا  وكذلك التسجيل بالموقع لتتمكنو من تحميل بعض الملفات الخاصة بالأعضاء كما يمكنكم رفع ملفاتكم مجانا على مركز ملفات حضرموت التقنية بالضغط هنا ولاتترددو في وضع أي استفسارات للرد عليكم .

دمتم بكل ود والسلام عليكم ورحمة الله وبركاتةحضرموت التقنية
