Queue Tree & PCQ في سيرفر الميكروتك تعرف عليهن وماهن مهامهن

Queue Tree & PCQ في سيرفر الميكروتك تعرف عليهن وماهن مهامهن

لا يمكن فصل الإعداد والإدارة في Mikrotik Bandwidth عن ميزة Queue.

هناك نوعان من الـ queue  التي يمكن استخدامها في Mikrotik ، وهي Simple Queue و Queue Tree.

حسنا ، هذه المرة سنناقش Queue Tree و PCQ (لكل اتصال Queue) ، فضلا عن التطبيق في Mikrotik.

Queue Tree

تعمل Queue Tree على تنفيذ وظائف أكثر تعقيدًا في نطاق الباندوث  على الخادم الوكيل حيث يشير استخدام الحزمة إلى توظيفها بشكل أفضل.

تستخدم للحد من اتجاه واحد فقط للاتصال إما تحميل أو رفع . Quue Tree بشكل عام ، لا تبدو مختلفة عن Simple Queue.

والفرق الذي يمكننا رؤيته مباشرة هو فقط فيما يتعلق بكيفية الاستخدام فقط. Simple Queue   بسيطة حيث تم تصميمها خصيصًا لسهولة التكوين بينما تم تصميم Queue Tree لتنفيذ مهمة queue بشكل أكثر تعقيدًا وتحتاج إلى فهم جيد لتدفق الـ traffic .

1. Simple queue :

  • لديه قواعد ترتيب صارمة للغاية ، تتم معالجة الـ queue من الأعلى إلى الأسفل.
  • ثنائية الاتجاة عند تدفق الحزم للبيانات
  • القدرة على تقييد الترافيك على أساس عناوين IP.
  • القدرة على توحيد تقييد traffic queues في اتجاهين دفعة واحدة (تحميل / تحميل).
  • في حالة استخدام Simple Queue و Queue Tree معًا ، ستتم معالجة Simple Queue أقدم من Queue Tree.
  • دعم استخدام PCQ وذلك لتقسيم الـ bandwidth العادل بإنصاف وعدالة.
  • يمكن أن يتم تطبيقه من خلال قوائم queues الموضحة في / firewall mangle.
  • القدرة على تقسيم الـ bandwidth.
  • كما يوحي الاسم ، فإن الإعدادات بسيطة وتميل إلى أن تكون ثابتة ، مثالية للمشرفين الذين لا يريدون تعقيدًا في التحكم في حركة الترافيك  على / firewall mangle.

2. Queue Tree :

  • لا يحتوي على تسلسل ، سيتم معالجة كل queue معًا.
  • تعيين تدفق الحزمة بإتجاه واحد .
  • يتطلب ضبط / firewall mangle للحد من الـ traffic لكل IP.
  • يتطلب ضبط / firewall mangle قبل التفريق بين download وupload traffic
  • دعم استخدام PCQ وذلك لتقسيم عرض النطاق( الباندوث ) العادل بإنصاف وعدالة.
  • إدارة queue من خلال حزم مميزة في / firewall mangle.
  • يتم تقسيم القدرة على تقسيم النطاق الترددي.
  • أكثر مرونة وتحتاج إلى فهم جيد في / firewall mangle.
Queue Tree & PCQ
Queue Tree & PCQ

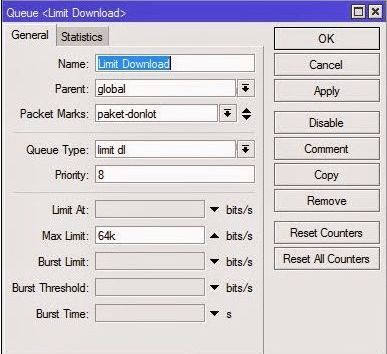

شرح بعض العناصر في قائمة Queue Tree :

1. Parent : مفيد لتحديد ما إذا كان الـ queue الذي يخدم بمثابة queue صغير
هناك العديد من الخيارات الافتراضية في queue tree الأصلية التي يتم استخدامها عادةً في queue :
Global-out :
تمثل جميع الـ interfaces  اي واجهات الإدخال بشكل عام. النقطة هنا الواجهة التي تستقبل بيانات الإدخال / حركة المرور قبل التصفية مثل تحميل حركة المرور
– الخارج:
تمثل جميع واجهات الإخراج بشكل عام. النقطة هنا واجهة interfaces  لتخريج البيانات output data / traffic كما تم تنزيل الـ traffic .
Global-total :
وبعبارة أخرى ، يمثل جميع واجهات interfaces  الإدخال والإخراج ،global and global-in-out..
<Interface name> : ex: lan or wan:
تمثل interface واجهة خروج واحدة. النقطة هنا هي ان حركة الترافيك التي تخرج من هذه الواجهة سوف ترفض.

2. Packet Mark: تستخدم لوضع علامة على الحزمة التي تم وضع علامة عليها في / ip fire mangle.
3. Priority (1 s / d 8): تستخدم لتحديد أولوية queue الصغير ل queue صغير آخر. لا تعمل الأولوية على queue الأصلية. قائمة queue الصغير  التي لها الأولوية (1) ستصل إلى الحد – أولاً من أولوية queue  الصغير (2).

4. Queue Type : يستخدم لتحديد نوع الـ queue التي يمكن إجراؤها لأنواع queue خاصة

Limit At: الحد الأدنى لعرض النطاق الترددي التي تم الحصول عليها من target / ip diqueue
Max Limit: الحد الأقصى لعرض النطاق الترددي الذي يمكن تحقيقه بواسطة diqueue الهدف / ip.
Burst limit : أقصى عرض نطاق يمكن تحقيقه بواسطة diqueue الهدف / ip عند تنشيط ال burst
Burst time: الفترة الزمنية بالثواني ، حيث يتم حساب متوسط معدل البيانات.

PCQ (Per Connection Queuing) :

يستخدم للتعرف على الاتجاه الحالي ويستخدم لأنه يمكنه إدارة bandwidth بشكل عادل ومنصف وواسع. يستخدم PCQ على mikrotik بالتزامن مع queue .

لتسهيل فهم مفهوم PCQ ، يرجى الرجوع إلى القياس التالي:

لديّ 10 أجهزة كمبيوتر والتي سوف أشارك فيها الحد الأقصى من النطاق الترددي 1 ميغابايت والحد الأدنى من 256 كيلوبايت لكل جهاز كمبيوتر شخصي.إذا كان واحد فقط من اجهزة الكمبيوتر الخاصة بي متصل على الانترنت فإنه سيكون قادرا على BW كحد أقصى 1 ميجا بايت ، ولكن إذا كان هناك اثنين من أجهزة الكمبيوتر الشخصية متصلة على الإنترنت BW مقسومًا على 2 ، وهكذا حتى 10 مع توزيع النطاق الترددي بالتساوي.

ملاحظة :- ( هناك مصطلحات نتداولها لتبسيط الفهم مثل النطاق الترددي يقصد بة الباندويث وحركة المرور يقصد بها الترافيك والقواعد رولات نرجو استيعاب ذلك  )

حسنا ، لجعل الاعداد مثل هذا ، لا بد لي من جعل قاعدة واحدة 10 القاعدة الأصل وQueue لكل عميل. للظروف الحالية ليست سوى 10 أجهزة كمبيوتر سيبدو الامر على ما يرام ، لا يهم. ولكن تخيل لو كانت اجهزة الكمبيوتر الخاصة عددها 100 ؟ ماذا أفعل إذا كنت أدير شبكة WiFi Hotspot مع العملاء ؟ ما هو الحل لجعل مئات القواعد لكل عميل؟ امر متعب ..

لذلك ، يمكنني استخدام هذه الميزة لأداء عرض النطاق الترددي بكثرة لإدارة PCQ لجميع العملاء على نطاق واسع. باستخدام هذا PCQ ، على الرغم من أنه ليس بالضرورة ان عدد العملاء كثير جداً ، نحن بحاجة فقط إلى واحد أو اثنين من تكوينات Queue.

شرح بعض العناصر في PCQ:

تصنف الدالة PCQ Classifier على انها اتجاه الاتصال ، على سبيل المثال إذا كان المصنف المستخدم هو src-addresson الواجهة المحلية ، فسيكون التدفق هو توصيلات pcq للتحميل. لذلك أيضا مع عنوان DST- سيتم تنزيل PCQ.

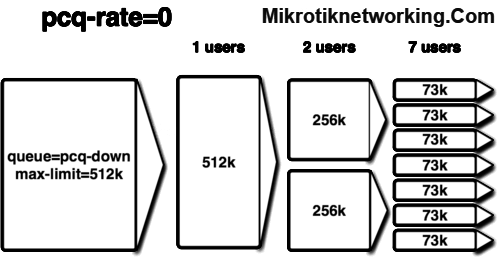

يخدم معدل PCQ للحد من الحد الأقصى لعرض النطاق الترددي الذي يمكن الحصول عليه. بإدخال الأرقام على هذا المعدل (الافتراضي: 0) ، سيكون الحد الأقصى للتنزيل الذي سيتم اكتسابه لكل عنوان IP محدودًا على سبيل المثال. 128k (kbps).

Explanation-Queue-Tree-in-Mikrotik
Queue Tree & PCQ

الحد من الوظيفة لتقييد عدد الاتصالات المتوازية المسموح بها لكل IP. مما يعني أنه إذا وضعنا قيمة 50 ، عندها فقط 50 اتصالاً متزامناً يمكن الحصول عليها من عنوان IP واحد (إما المصدر / الوجهة).

الحد الإجمالي هو إجمالي الاتصال المتوازي المسموح به لعناوين IP بالكامل (إما المصدر أو الوجهة).

Queue Tree & PCQ

الى هنا نكون وصلنا الى نهاية موضوعنا اليوم Queue Tree & PCQ والذي نتمنى ان ينال رضاكم واعجابكم والى اللقاء في موضوع جديد شيق ورائع وحتى ذلك الحين لاتنسو الاهتمام بصحتكم وحفظكم الله …
