إنشاء VLAN مع خدوام DHCP متعددة في سيرفر الميكروتك شرح خطوه خطوه

إنشاء VLAN مع خدوام DHCP متعددة في سيرفر الميكروتك شرح خطوه خطوه

إذا كنت ترغب في معرفة كيفية إعداد Mikrotik VLAN مع خوادم dhcp متعددة تم تكوينها لشبكات VLANs ، فإن هذا المقال يناسبك.

بعد قراءة هذا المقال بعناية تامة، يجب أن تكون قادرًا على تكوين شبكات محلية ظاهرية – VLANs  –  على جهاز توجيه Mikrotik وتكوين خوادم dhcp لجميع شبكات vlans الخاصة بك.

بعض قرائي ، طلبو مننا أن نقوم بنشر مشاركة على تنفيذ خوادم dhcp متعددة. على الرغم من أننا كتبنا في وقت سابق مقالا حول كيفية إعداد vlans على أجهزة توجيه Mikrotik ، فإن هذا المقال سيتضمن تكوين شبكة فيلان وشبكة dhcp.

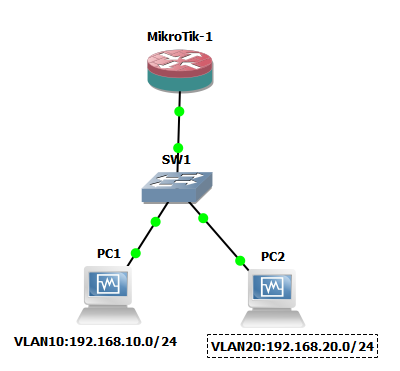

تصور الشبكة :

إنشاء VLAN مع خدوام DHCP متعددة في سيرفر الميكروتك شرح خطوه خطوه

تكوين شبكة VLAN :

الخطوة الأولى هي إنشاء bridge وإضافة trunk interface إلى bridge . و trunk port هو المنفذ الذي يتصل بالمحول المدار الخاص بك.

وترد الأوامر أدناه :

int bridge add name=trunk

int bridge port add bridge=trunk interface=ether1

int vlan add name=sales vlan-id=10 interface=trunk

int vlan add name=HR vlan-id=20 interface=trunk

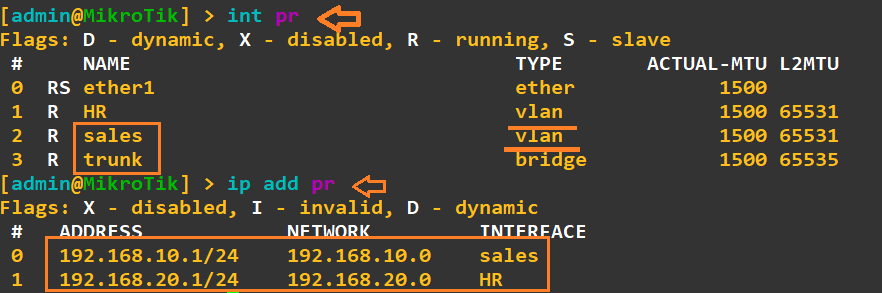

Assign IP addresses to Vlan interfaces.

IP address add address=192.168.10.1/24 interface=sales

IP address add address=192.168.20.1/24 interface=HR

إنشاء VLAN مع خدوام DHCP متعددة في سيرفر الميكروتك شرح خطوه خطوه

اعداد الـ DHCP :

هذا هو المكان الذي سنقوم فيه بتكوين خادمين dhcp لخوادم vlans التي تم إنشاؤها في الخطوات أعلاه.

سنقوم فقط بتكوين خادمين dhcp هنا لأننا أنشأنا اثنين من شبكات الفيلان .

انظر الأوامر في الخطوات أدناه :

ip dhcp-server> setup

Select interface to run DHCP server on

dhcp server interface: sales

Select network for DHCP addresses

dhcp address space: 192.168.10.0/24

Select gateway for given network

gateway for dhcp network: 192.168.10.1

حدد مجموعة من عناوين IP التي قدمها خادم DHCP

addresses to give out: 192.168.10.2-192.168.10.254

Select DNS servers

dns servers: 192.168.10.1

Select lease time

lease time: 3d

Repeat steps for Vlan20 (HR)

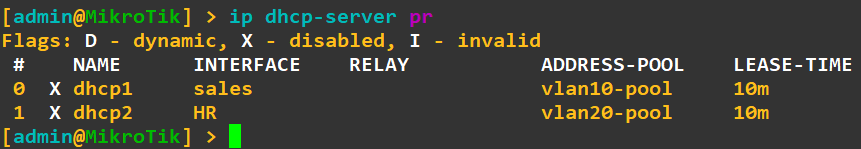

يمكننا التحقق من هذا التكوين من خلال أمر طباعة ip dhcp-server

DHCP Configuration

في هذه المرحلة ، كل ما تبقى هو تكوين المحول الذي تتم إدارته.

هناك ، ستقوم بإنشاء شبكات فيلان وتعيين منافذ الوصول إلى شبكات الفيلان.

يجب تكوين المنفذ الذي يربط جهاز التوجيه Mikrotik كمنفذ جذع لحركة المرور عبر جميع شبكات الفيلان.

لاحظ أن هناك العديد من الطرق لتنفيذ شبكة محلية ظاهرية ( فيلان ) على Mikrotik والأسلوب الذي تمت مناقشته في هذا المقال التعليمي يعرف باسم جهاز التوجيه على stick.
