الاتصال بين منفذ SFP و Mikrotik RouterBoard في سيرفر الميكروتك

الاتصال بين منفذ SFP و Mikrotik RouterBoard في سيرفر الميكروتك

تطوير تكنولوجيا الإنترنت اليوم سريع جدا.

في السابق ، لا يزال الأشخاص الذين يستخدمون الإنترنت يستخدمون الاتصال القديم ، ولكن الآن يمكنهم استخدام اتصالًا سريعًا.

أدوات التكنولوجيا تنمو جنبا إلى جنب مع تطوير التكنولوجيات القائمة. العديد من الوسائط المستخدمة في توزيع الإشارات ، واحد منها هو الألياف البصرية. يمكن اعتبار البصريات الليفية شكلا واحدا من أشكال نقل موجات الضوء.

دعم الأجهزة لتركيب أنظمة الاتصالات باستخدام الألياف البصرية التي ,الموصل البصري ، الضفيرة ، SFP ، وما إلى ذلك .

وهذه المرة سنناقش فقط SFP.

SFP هو جهاز يقوم بإرسال معلومات الإشارة واستلامها عن بُعد باستخدام وسائط الألياف البصرية.

SFP هو تطوير محول واجهة جيجابت (GBIC).

SFP المعروف أيضا باسم GBIC مصغرة. يعني مصطلح GBIC منفذًا مخصصًا للتعامل مع الشبكة الأساسية بعرض bandwidth كبير.

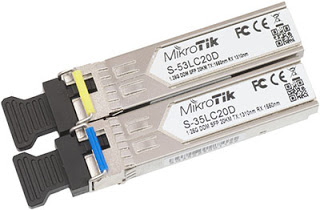

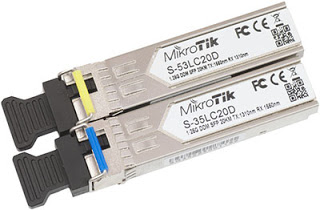

SFP

وحدات SFP التي يمكن استخدامها:

switch SFP أو محول الوسائط. SFP قابل للتوصيل السريع ، مما يعني أن الجهاز سيكتشف تلقائيًا عند تثبيته في الجهاز.

منفذ ميكروتيك الخاص بـ SFP في العديد من أجهزة التوجيه ، مثل Cloud Core Router Series, Cloud Router Switch Series, RB 2011UiAS-2HND, etc.

تنقسم أنواع SFP إلى عدة أنواع ، حسب الكبلات البصرية المستخدمة ، ونوع الكبل البصري (وضع واحد أو متعدد).

كيف يتم تنفيذ SFP :

في الواقع سهل للغاية. ولكن قبل ذلك ، يجب أن نعرف أولاً احتياجات الشبكة التي نبنيها ، مثل المسافة بين كل عقدة وعملية النقل التي سيتم تفويتها.

من هذه الاحتياجات ، يمكننا اختيار نوع SFP وكابلات الألياف التي نحتاجها.

كل SFP له وضع مواصفات ، المسافة ، والصبيب.

يطلق عليه سلسلة S + 85DLC03D. يحتوي هذا المنتج على مواصفات لقدرة إنتاجية تبلغ 10 جيجابت في الثانية ، والتي يمكن تنفيذها مع كابل ليف متعدد الأوضاع ، وطول كابل ألياف بطول 300 متر.

سهل جدا إذا كان كلا الجانبين يستخدمان نفس مواصفات SFP. لكن ماذا لو كان مختلفا؟

على سبيل المثال LAB هذا الوقت ، سنقوم بتوصيل جهازين راوتر لديهما منافذ SFP مختلفة. يمكن أن تحدث اتصالات إذا كان كلا الجانبين استخدم جهاز مرسل ومستقبل SFP مع نفس الوضع.

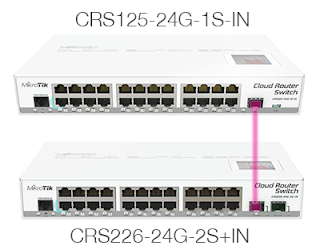

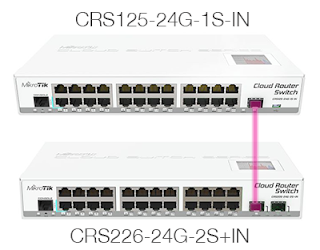

على سبيل المثال ، جهاز التوجيه A استخدم جهاز التوجيه CRS226-24G-2S + IN أثناء جهاز التوجيه B قام باستخدام جهاز التوجيه CRS125-24G-1S-IN. وهكذا

الاتصال بين منفذ SFP و Mikrotik RouterBoard في سيرفر الميكروتك

يمكن توصيل كلا الجهازين ببعضهما البعض إذا تم تثبيت كلا الجهازين SFP Transceiver بنفس الوضع.

ولكن إذا كنت تستخدم جهاز الإرسال والاستقبال بالفعل وبنفس الوضع ولكن فشلت ، فاتخذ الخطوات التالية:

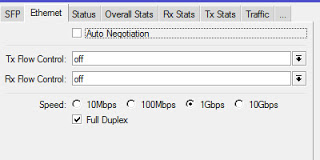

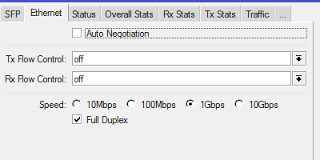

قم أولاً بتكوين واجهة SFP. انقر نقرًا مزدوجًا على واجهة SFP ، ثم علامة التبويب Ethernet ، وقم بإلغاء تحديد auto-negotiation كما هو موضح أدناه:

SFP

يمكن تنفيذ الخطوات المذكورة أعلاه في سلسلة CRS أخرى إذا واجهت نفس المشكلة.

ولكن إذا لم تتمكن من ذلك أيضًا ، فجرِّب إلغاء واستبدال جهاز الإرسال والاستقبال SFP المستخدم.

في النوع CRS Series للموجهات التي تحتوي على SFP + 10G ، عند رؤيتها في winbox ، سيتم اكتشاف واجهة SFP sfpplusX أو SFP-sfpplusX. يمكن Sfp-sfpplusX الاتصال مع SFP أو SFP + ، ولكن إذا كان sfpplusX قادراً على الاتصال فقط مع SFP +  فقط. يمكن أيضًا تطبيق هذه الخطوة على الاتصال البيني باستخدام SFP-T (SFP إلى RJ45).

أنتهى … الاتصال بين منفذ SFP و Mikrotik RouterBoard في سيرفر الميكروتك

الاتصال بين منفذ SFP و Mikrotik RouterBoard في سيرفر الميكروتك

الى هنا نكون وصلنا الى نهاية موضوعنا اليوم بعنوان الاتصال بين منفذ SFP و Mikrotik RouterBoard في سيرفر الميكروتك

اذا اعجبك الموضوع الاتصال بين منفذ SFP و Mikrotik RouterBoard في سيرفر الميكروتك لاتنسى ان تقوم بمشاركتة على مواقع التواصل الاجتماعي ليستفيذ منه الغير,كما نتمنى اشتراككم في قناة الموقع على اليوتيوب بالضغط هنا وكذلك الاشتراك في مجموعة الفيس بوك بالضغط هنا والتيليقرام بالضغط هنا  وكذلك التسجيل بالموقع لتتمكنو من تحميل بعض الملفات الخاصة بالأعضاء كما يمكنكم رفع ملفاتكم مجانا على مركز ملفات حضرموت التقنية بالضغط هنا ولاتترددو في وضع أي استفسارات للرد عليكم .

دمتم بكل ود والسلام عليكم ورحمة الله وبركاتة… حضرموت التقنية
