المنفذ التسلسلي في راوتر الميكروتك كيفية تكوينة كسيرفر تسلسلي يستند لعنوان IP

المنفذ التسلسلي في راوتر الميكروتك كيفية تكوينة كسيرفر تسلسلي يستند لعنوان IP

يحتوي عدد كبير من طرازات MikroTik Router على منفذ تسلسلي يمكن استخدامه لتكوين الجهاز.

يمكن أيضًا تكوين المنفذ التسلسلي كخادم تسلسلي يستند إلى IP.

هذه هي المقالة التي سأوضح لك فيها :

كيفية تكوين جهاز MikroTik Router لجميع وصلات TCP التي يتم تعيينها إلى جهاز SCADA متسلسل ومتصل.

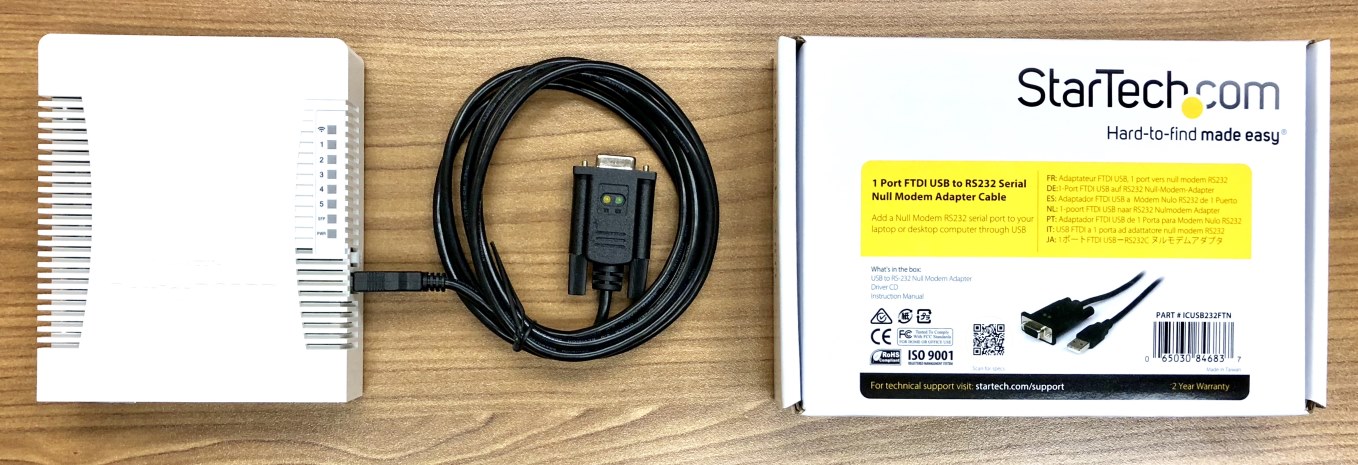

mikrotik-hap-ac-usb-serial

مقدمة :

تاريخياً ، سيتم نشر خادم تسلسلي مخصص للأجهزة مثل Lantronix EDS2100 لتوصيل تحكم SCADA بالشبكة.

في معظم هذه المواقع ، حيث لدينا بالفعل اجهزة التوجيه MikroTik والذي توفر شبكات IP الخلفية وتشفير حركة المرور.

من خلال استخدام جهاز MikroTik Router الموجود كخادم تسلسلي ، يمكننا التخلص من الخادم التسلسلي المخصص.

أحد التحذيرات إلى النهج هو أن جهاز التوجيه لديه منفذ تسلسلي واحد فقط .

لذلك إذا تطلب جهاز التحكم SCADA منافذ تسلسلية متعددة ، فما زلنا نقوم بتثبيت خادم تسلسلي مخصص.

تكوين الخادم التسلسلي لـ MikroTik  :

سوف نلتمس قسمين من تكوين RouterOS لإنجاز مهمتنا :

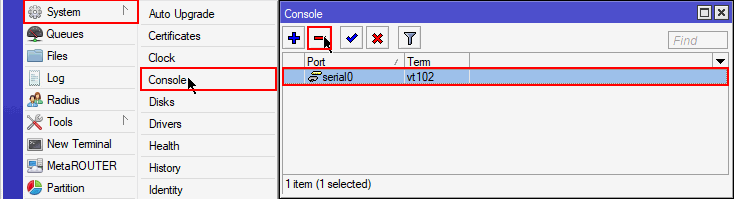

القسم الأول هو System> Console :

بشكل افتراضي ، يقوم جهاز التوجيه Mikrotik بإرفاق طرف tty بالمنفذ التسلسلي الفعلي. هذا هو ما يسمح لك بالاتصال وتكوين الراوتر عبر كبل تسلسلي متصل. يجب أن نزيل تكوين terminal قبل إعداد الوصول عن بعد.

المنفذ التسلسلي في راوتر الميكروتك كيفية تكوينة كسيرفر تسلسلي يستند لعنوان IP

يمكن أيضًا إزالة تكوين المحطة الطرفية terminal  من CLI باستخدام هذا الأمر.

/system console remove numbers=0

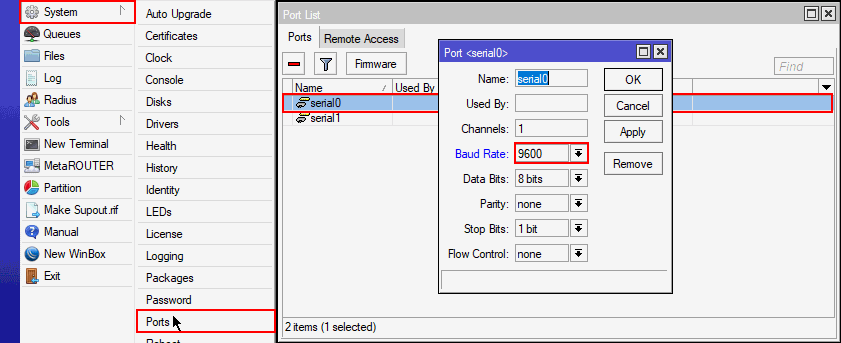

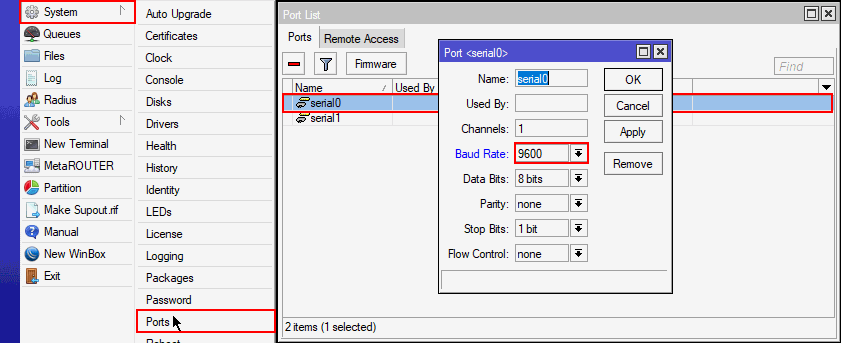

القسم الثاني هو System> Ports :

هنا في علامة التبويب Ports يمكن تكوين معدل baud rate ، parity، التحكم في التدفق من المنفذ التسلسلي الفعلي rs232. قد يختلف الاعداد الخاص بك ولكن يتم تعيين غالبية أجهزة SCADA المتصلة إلى 9600 ، 8 ، N ، 1 ، flow control off.

mikrotik-system-ports-baud-rate

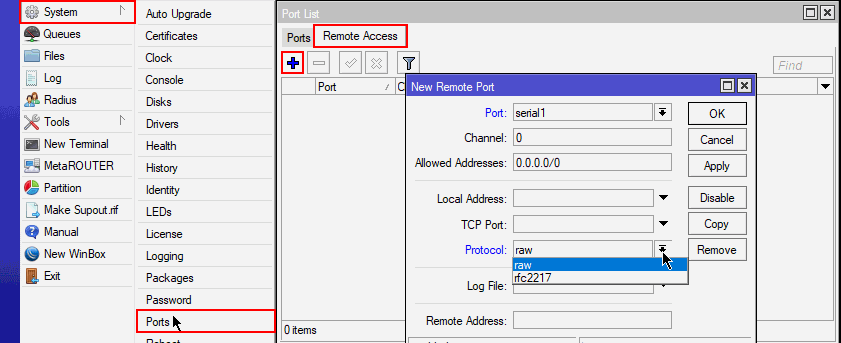

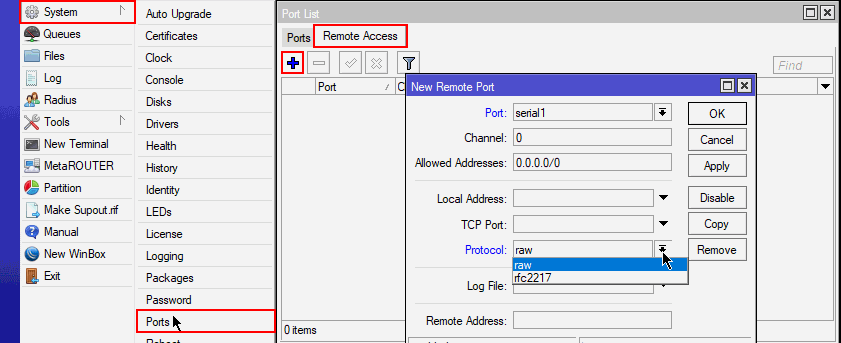

الانتقال إلى علامة التبويب “Remote Access” سنقوم في النهاية بتعريف اعداد خادمنا التسلسلي. نحتاج إلى تحديد منفذ TCP الذي سيستمع إليه الخادم التسلسلي وسيتم ربط Local Address لخادم TCP.

إذا تركنا العنوان المحلي غير محدد ، فسيستمع الراوتر إلى اتصالات TCP على جميع عناوين IP المحلية التي تم اعدادها.

بشكل اختياري ، يمكننا تقييد الوصول إلى خادم TCP من عنوان IP محدد أو IP Subnet من خلال ملء حقل Allowed Addresses.

في التطبيق الخاص بي ، البروتوكول هو raw ولكن اعتمادا على الجهاز المتصل يمكنك أيضا اختيار وضع rfc2217.

mikrotik-remote-access-tcp-serial-server

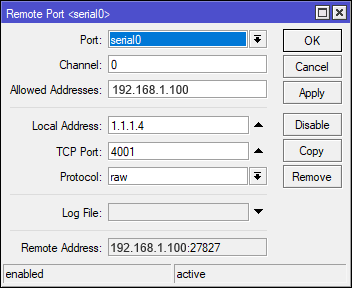

هنا مثال على اعدادي في النهاية. يستمع الملقم التسلسلي على منفذ TCP 4001 على IP 1.1.1.4 المحلي. يقتصر الوصول على مصدر واحد للملكية الفكرية من 192.168.1.100.

لقد استخدمت putty لاختبار الاتصال بـ 1.1.1.4:4001 ويمكنك رؤية هذا العنوان Remote Address: يتم الآن نشره بإظهار الاتصال النشيط الخاص بي.

routeros-remote-port-configured

ختاما :

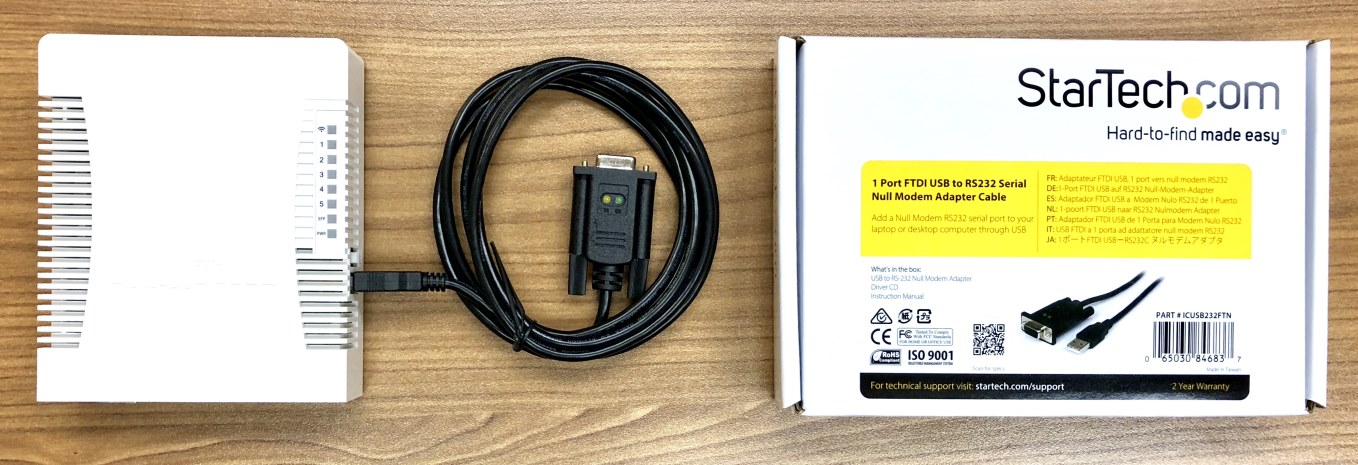

تحتوي بعض أجهزة التحكم عن بعد هذه على مساحة محدودة جدًا في الداخل لذا لا توجد وسيلة لملائمة جهاز توجيه RB1100 أو RB2011 المثبت على حامل بمنفذ RS232 مخصص. تحتوي بعض أجهزة توجيه RB9xx و hAP series الصغيرة على منفذ USB على الجانب. سيقوم جهاز الراوتر بالتعرف على كبل USB متسلسل مثل كبل مودم Modem USB إلى Serial FTDI.

أنتهى … المنفذ التسلسلي في راوتر الميكروتك كيفية تكوينة كسيرفر تسلسلي يستند لعنوان IP
