خطوات تثبيت الالواح الشمسية – تعرف على سبع خطوات للقيام بذلك بكل سهولة – بالصور

اخر تحديث في سبتمبر 14, 2021 بواسطة حمدي بانجار

خطوات تثبيت الالواح الشمسية

يمكن لاي شخص تركيب وتثبيت الالواح الشمسية بكل سهولة .

وفي مقالنا اليوم سنتعرف على 7 خطوات للقيام بتثبيت الالواح الشمسية بسهولة .

1: تركيب الألواح الشمسية أصبح سهلاً

2: تجميع الألواح الشمسية

3: الأسلاك الكهربائية

4: الاتصال بين الألواح الشمسية والعاكس الشمسي

5: الاتصال بين العاكس الشمسية والبطارية الشمسية

6: الاتصال بين العاكس الشمسية والشبكة

7: بدء العاكس للطاقة الشمسية من خلال لوحة للطاقة الشمسية والشبكة

1: تركيب الألواح الشمسية أصبح سهلاً :

في أي اتجاه يجب ان يكون وجه اللوحه الشمسيه؟

يوفر هيكل التركيب قاعدة لنظام التثبيت الشمسي بالكامل ، لذا تأكد من ثباته وتثبيته بشكل صحيح على أسطح المنازل في منزلك أو مؤسستك التجارية.

كما ان هيكل التركيب النموذجي مصنوع من الألومنيوم ويعتمد أداء الألواح الشمسية على الاتجاه الذي توضع فيه هذه الألواح.

حدد هنا أفضل اتجاه لمواجهة الألواح الشمسية  ، بحيث تتلقى أشعة الشمس القصوى بحسب موقع منطقتك .

خطوات تثبيت الالواح الشمسية

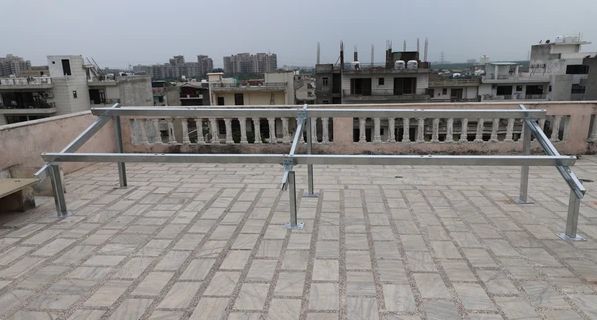

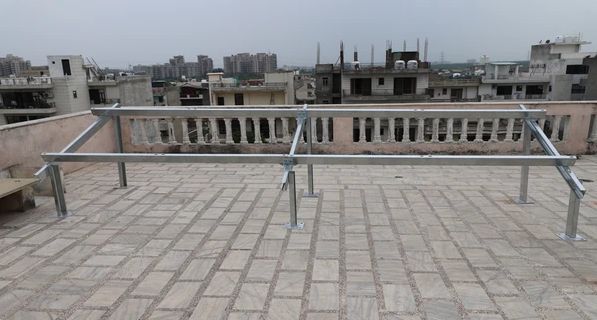

هنا يستخدم هيكل تركيب الطاقة الشمسية على السطوح لإصلاح الألواح الشمسية . يمكنك إصلاح كل من لوحة أحادية اللون ومتعددة الكريستالات .

هذا النموذج جاهز لاستخدام هيكل 1 كيلوواط ، التي تقدمها loomsolar.com. يمكنك الاتصال عبر 4 لوحات من 270 واط.

زاوية تثبيت الألواح الشمسية ؟

يتم تحديد زاوية ميل لوحة الطاقة الشمسية (الزاوية بين الأرض الأفقية والوحدة الشمسية) وفقًا لخط العرض لموقعك في أي مكان في العالم.

من المعتقد بشكل عام أن الوحدات الموضوعة بزاوية إمالة مكافئة لخط العرض للمكان ، ستولد أقصى إنتاج للطاقة. يمكنك أيضًا استخدام جهاز تعقب شمسي لزيادة كفاءة التحويل.

2: تجميع الألواح الشمسية :-

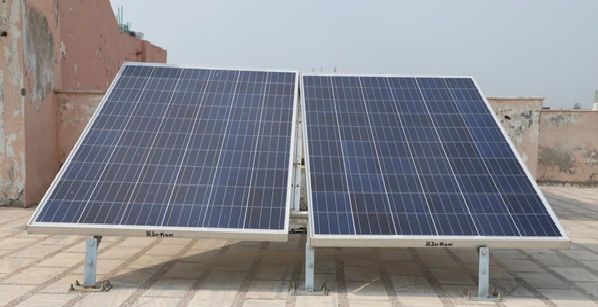

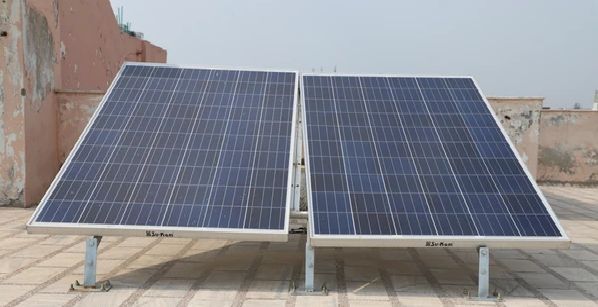

حسنا بمجرد إصلاح الهيكل الشمسي بدقة ، سنقوم بتوصيله بوحدات الطاقة الشمسية.

يجب أن نتأكد من أن جميع صواميل ووحدات الوحدات الشمسية مثبتة بهيكل شمسي بحيث يتم تأمينه بشكل صحيح ويستمر لفترة طويلة.

الطاقة الشمسية

3: الأسلاك الكهربائية :-

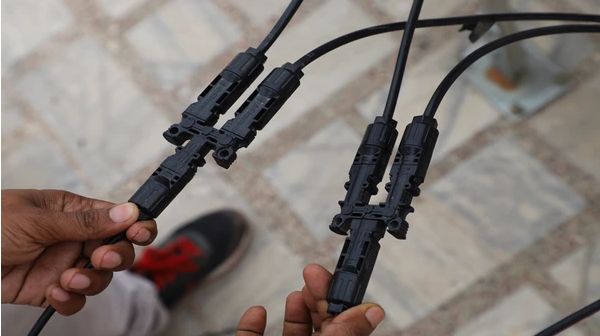

استخدم موصلات MC4 لتوصيل الألواح الشمسية.

هذه موصلات عالمية ويمكن توصيلها بأي نوع من الألواح الشمسية. يصبح سلك المجموعة الشمسية أبسط وأسرع باستخدام موصلات MC4.

موصلات MC4 لتوصيل الألواح الشمسية

القليل من الوحدات الشمسية الحديثة تأتي مع أسلاك توصيلية بها موصلات MC4 في النهايات ، وإلا فإن لديها صندوق تقاطع مدمج في الخلف مع أسلاك متدلية.

في سلسلة الاتصال ، سيكون عليك توصيل السلك الموجب من وحدة ما بالسلك السالب لوحدة أخرى. في اتصال موازٍ ، تقوم بتوصيل الموجب إلى الموجب والسالب بالسالب .

يحافظ الاتصال الموازي على جهد كل لوحة بينما يزيد التوصيل المتسلسل من الجهد لمطابقته مع بنك البطارية.

4: الاتصال بين الألواح الشمسية والعاكس الشمسي :-

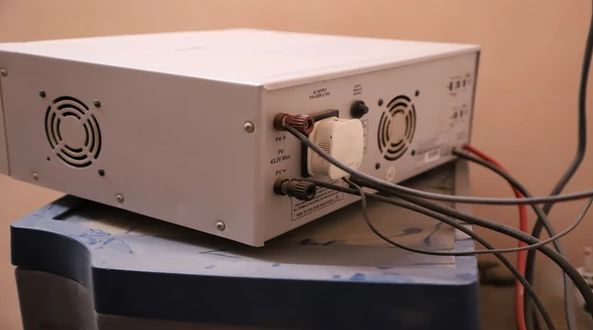

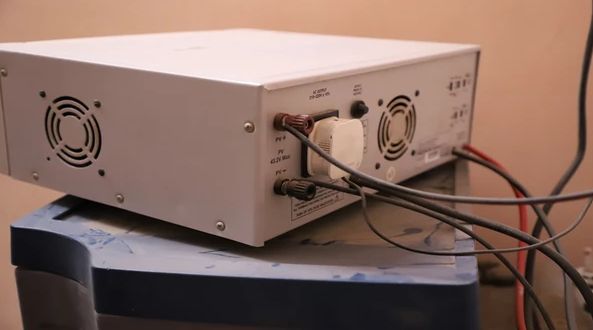

في الصورة أدناه ، يظهر الجزء الخلفي من العاكس حيث يتم توصيل سلك الألواح الشمسية.

قم بتوصيل السلك الموجب من الألواح الشمسية بمحطة العاكس الموجبة والسلك السالب مع السالب السلبي للعاكس.

خطوات تثبيت الالواح الشمسية

توجد هنالك اتصالات أخرى مثل اتصال سلك البطارية واتصال سلك الإخراج مع العاكس.

بشكل عام ، يتم توصيل الألواح الشمسية والبطاريات الشمسية وإدخال الشبكة مع العاكس الشمسي لإنتاج الكهرباء.

يتم توصيل إخراج سلسلة سلسلة من الوحدات الشمسية لإدخال العاكس. تأكد من إيقاف تشغيل العاكس أثناء إجراء الاتصالات.

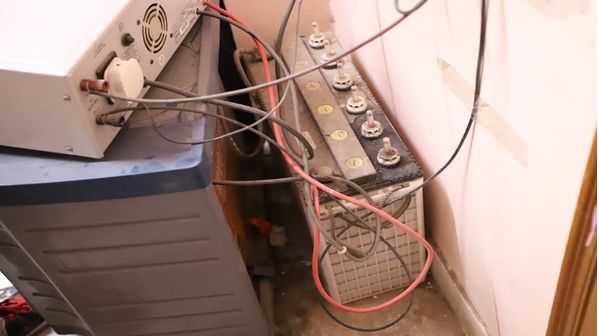

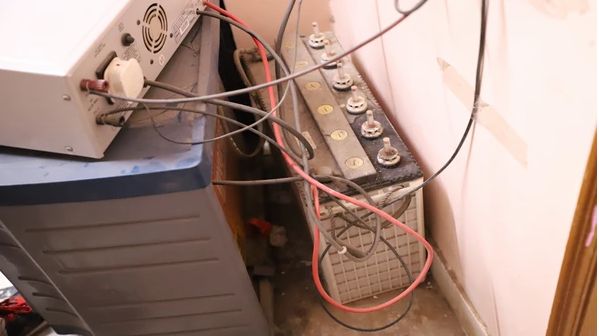

5: الاتصال بين العاكس الشمسية والبطارية الشمسية :-

معلوم في نظام الطاقة الشمسية خارج الشبكة ، البطارية إلزامية حيث يتم استخدامها لتخزين الطاقة الاحتياطية.

هذه البطارية متصلة بعاكس شمسي لإعادة شحنه بلوحة شمسية وشبكة.

حيث يتم توصيل الطرف الموجب للبطارية بإيجابية العاكس والعكس صحيح.

الاتصال بين العاكس الشمسية والبطارية الشمسية

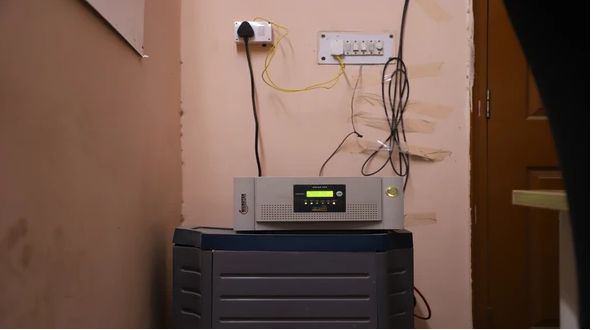

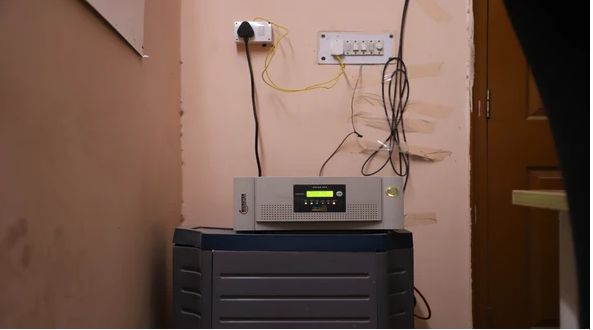

6: الاتصال بين العاكس الشمسية والشبكة :-

لتوصيل العاكس بالشبكة ، قم ببساطة بتوصيله بلوحة تبديل الطاقة الرئيسية ، بحيث يحصل على الطاقة من الشبكة.

يتم توصيل سلك الخرج أيضًا باللوحة التي توفر الكهرباء في المنزل.

الاتصال بين العاكس الشمسية والشبكة

ومن أجل حساب الطاقة الزائدة الناتجة من النظام الشمسي ، نحتاج إلى تثبيت جهاز قياس.

نحتاج إلى توصيل السلك الموجب من جهاز القياس بطرف الخط والسلك السالب إلى الطرف المحايد من العاكس.

7: بدء العاكس للطاقة الشمسية من خلال لوحة للطاقة الشمسية والشبكة :-

بعد الانتهاء من جميع الاتصالات ، نقوم بتشغيل التيار الكهربائي. هناك شاشة رقمية تعرض إجمالي وحدة الطاقة الشمسية التي تم إنشاؤها خلال اليوم ، ما هو فولت العرض والتيار (أمبير) من الألواح الشمسية إلخ…

نظام تركيب Solar Solar الصيني مناسب لجميع الألواح الضوئية تقريبًا ، بما في ذلك مكونات الأغشية الرقيقة.
