ربط PPTP VPN مع mikrotik – تطبيق على RTX810 & MikroTik RB751G

ربط PPTP VPN مع mikrotik – تطبيق على RTX810 & MikroTik RB751G

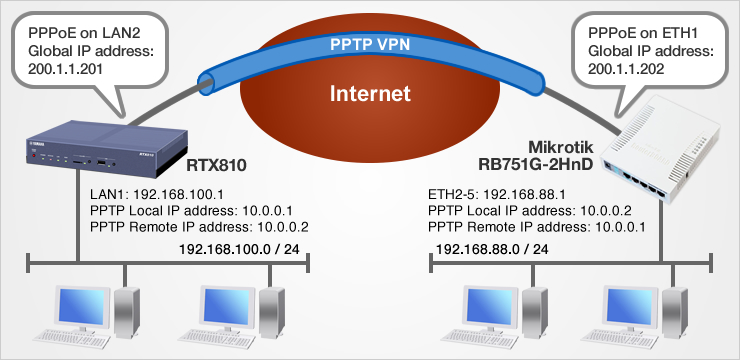

مثال على إعداد PPTP VPN على RTX810 و MikroTik RB751G

ربط PPTP VPN مع mikrotik - تطبيق على RTX810 & MikroTik RB751G

إعداد تكوين VPN مع PPTP VPN

RTX810

LAN interface settings
(Use LAN1 Interface)
ip lan1 address 192.168.100.1/24
WAN Interface settings
(Use LAN2 Interface)
pp select 1
pp keepalive interval 30 retry-interval=30 count=12
pp always-on on
pppoe use lan2
pppoe auto disconnect off
pp auth accept pap chap
pp auth myname (User_ID) (Password)
ppp lcp mru on 1454
ppp ipcp ipaddress on
ppp ipcp msext on
ppp ccp type none
ip pp nat descriptor 1000
pp enable 1
ip route default gateway pp 1
NAT settings nat descriptor type 1000 masquerade
nat descriptor masquerade static 1000 1 192.168.100.1 tcp 1723
nat descriptor masquerade static 1000 2 192.168.100.1 gre

DHCP Server settings

dhcp service server
dhcp server rfc2131 compliant except remain-silent
dhcp scope 1 192.168.100.2-192.168.100.191/24
DNS settings dns server pp 1
dns private address spoof on

PPTP VPN settings

pp select 2
pp bind tunnel1
pp always-on on
pp auth request mschap-v2
pp auth username (PPTP_ID) (PPTP_Password)
ppp ipcp ipaddress on
ppp ccp type mppe-any
ip pp address 10.0.0.1/32
ip pp remote address 10.0.0.2
pptp service type server
pp enable 2
tunnel select 1
tunnel encapsulation pptp
tunnel endpoint address 200.1.1.202
pptp tunnel disconnect time off
tunnel enable 1
pptp service on
ip route 192.168.88.0/24 gateway tunnel 2
Filter settings ip filter 200000 reject 10.0.0.0/8 * * * *
ip filter 200001 reject 172.16.0.0/12 * * * *
ip filter 200002 reject 192.168.0.0/16 * * * *
ip filter 200003 reject 192.168.100.0/24 * * * *
ip filter 200010 reject * 10.0.0.0/8 * * *
ip filter 200011 reject * 172.16.0.0/12 * * *
ip filter 200012 reject * 192.168.0.0/16 * * *
ip filter 200013 reject * 192.168.100.0/24 * * *
ip filter 200020 reject * * udp,tcp 135 *
ip filter 200021 reject * * udp,tcp * 135
ip filter 200022 reject * * udp,tcp netbios_ns-netbios_ssn *
ip filter 200023 reject * * udp,tcp * netbios_ns-netbios_ssn
ip filter 200024 reject * * udp,tcp 445 *
ip filter 200025 reject * * udp,tcp * 445
ip filter 200026 restrict * * tcpfin * www,21,nntp
ip filter 200027 restrict * * tcprst * www,21,nntp
ip filter 200030 pass * 192.168.100.0/24 icmp * *
ip filter 200031 pass * 192.168.100.0/24 established * *
ip filter 200032 pass * 192.168.100.0/24 tcp * ident
ip filter 200033 pass * 192.168.100.0/24 tcp ftpdata *
ip filter 200034 pass * 192.168.100.0/24 tcp,udp * domain
ip filter 200035 pass * 192.168.100.0/24 udp domain *
ip filter 200036 pass * 192.168.100.0/24 udp * ntp
ip filter 200037 pass * 192.168.100.0/24 udp ntp *
ip filter 200080 pass * 192.168.100.1 tcp * 1723
ip filter 200081 pass * 192.168.100.1 gre * *
ip filter 200098 reject-nolog * * established
ip filter 200099 pass * * * * *
ip filter 500000 restrict * * * * *
ip filter dynamic 200080 * * ftp
ip filter dynamic 200081 * * domain
ip filter dynamic 200082 * * www
ip filter dynamic 200083 * * smtp
ip filter dynamic 200084 * * pop3
ip filter dynamic 200085 * * submission
ip filter dynamic 200098 * * tcp
ip filter dynamic 200099 * * udp
pp select 1
ip pp secure filter in 200003 200020 200021 200022 200023 200024 200025 200030 200032 200080 200081
ip pp secure filter out 200013 200020 200021 200022 200023 200024 200025 200026 200027 200099 dynamic 200080 200081 200082 200083 200084 200085 200098 200099
pp enable 1

الإعداد المطلوب في MikroTik Winbox :

اضبط ما يلي من التكوين الأولي.

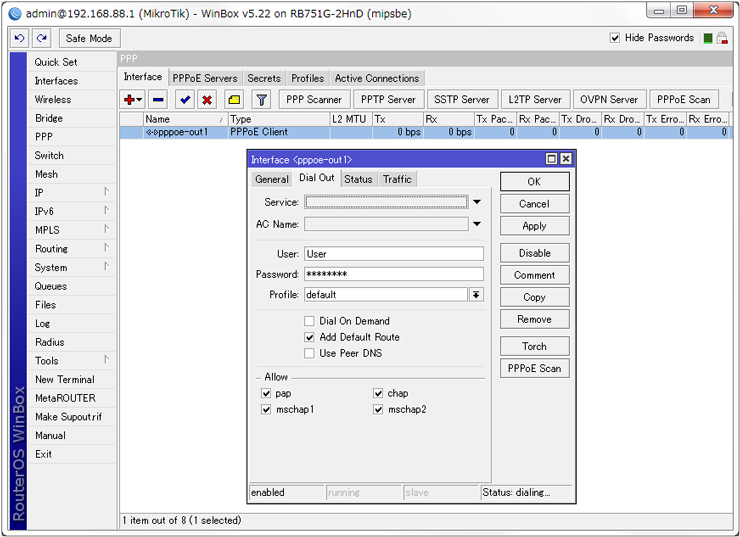

إعداد اتصال PPPoE

الموقع: [PPP] – [Interface] تكوين إعداد الموفر للاتصال بالإنترنت.

ربط PPTP VPN مع mikrotik - تطبيق على RTX810 & MikroTik RB751G

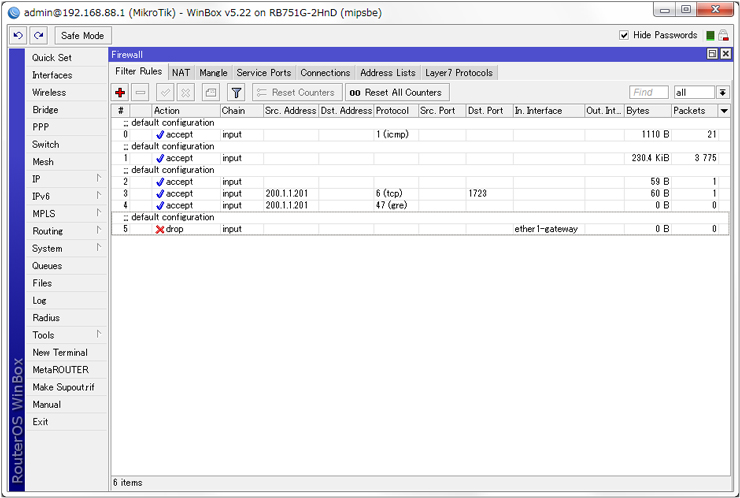

إعداد Firewall :

Location: [IP] – [Firewall] – [Filter Rules] Add input filter for UDP TCP port 1723 (Connection).
Add input filter for GRE.

Firewall setting

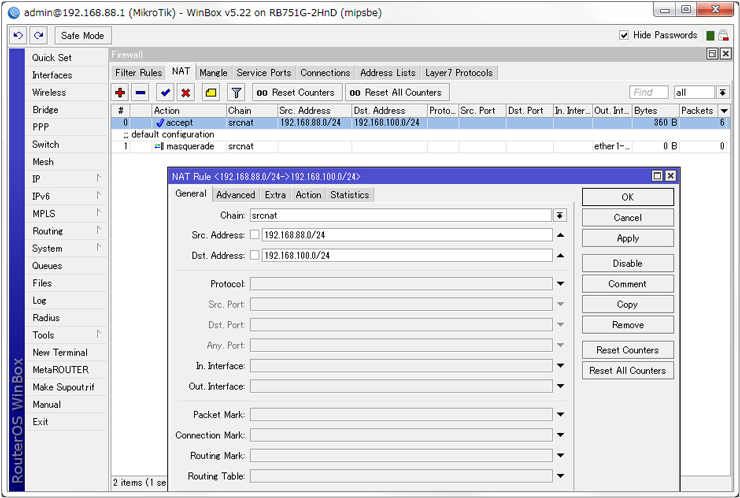

اعداد NAT :

Location: [IP] – [Firewall] – [NAT]
Add NAT entry for communication to opposite site.

NAT setting

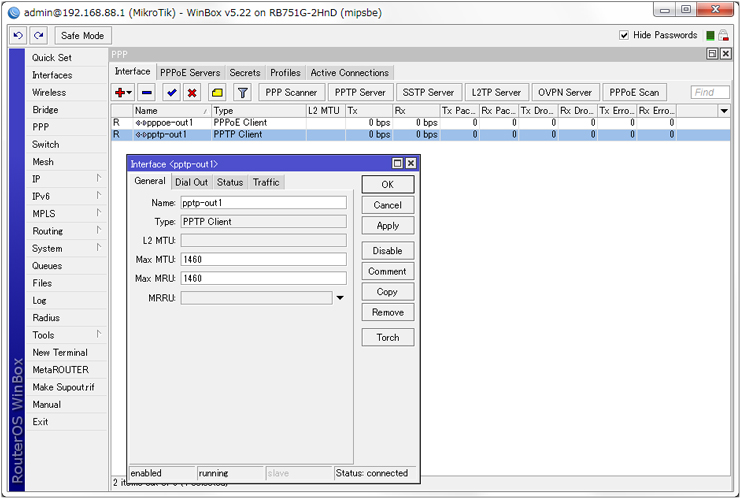

PPTP Client setting

Location: [PPP] – [Interface]
Add PPTP Client.

PPTP Client

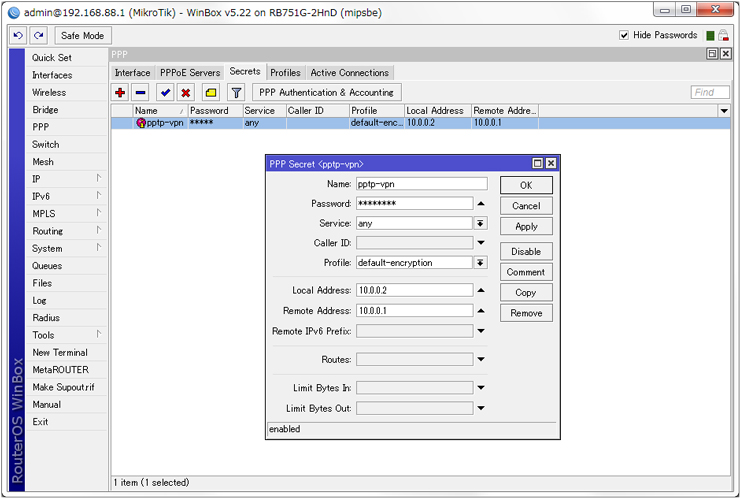

PPP Secret setting

Location: [PPP] – [Secrets]
Add PPP Secret.

PPP Secret

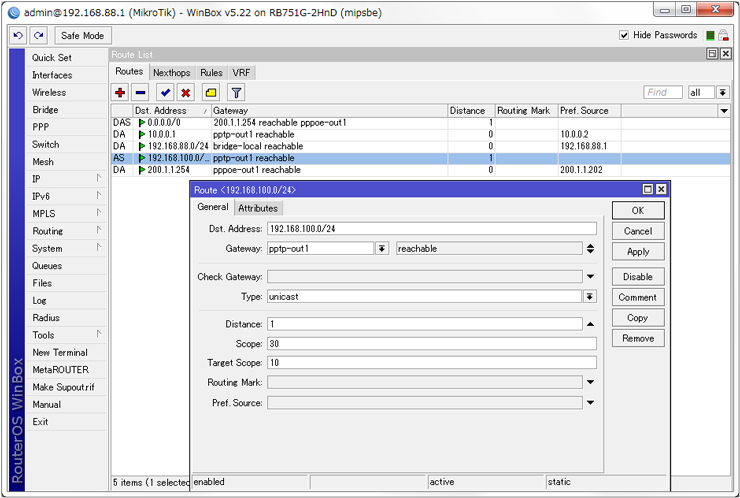

Route setting

Location: [IP] – [Routes] – [Routes]
Add Route setting to opposite site.

Route

أنتهى … ربط PPTP VPN مع mikrotik – تطبيق على RTX810 & MikroTik RB751G

ربط PPTP VPN مع mikrotik – تطبيق على RTX810 & MikroTik RB751G

الى هنا نكون وصلنا الى نهاية موضوعنا اليوم ربط PPTP VPN مع mikrotik

والذي نتمنى ان ينال رضاكم واعجابكم والى اللقاء في موضوع جديد شيق ورائع وحتى ذلك الحين لاتنسو الاهتمام بصحتكم وحفظكم الله …

اذا اعجبك الموضوع ربط PPTP VPN مع mikrotik لاتنسى ان تقوم بمشاركتة على مواقع التواصل الاجتماعي ليستفيذ منه الغير,كما نتمنى اشتراككم في قناة الموقع على اليوتيوب بالضغط هنا وكذلك الاشتراك في مجموعة الفيس بوك بالضغط هنا والتيليقرام بالضغط هنا  وكذلك التسجيل بالموقع لتتمكنو من تحميل بعض الملفات الخاصة بالأعضاء كما يمكنكم رفع ملفاتكم مجانا على مركز ملفات حضرموت التقنية بالضغط هنا ولاتترددو في وضع أي استفسارات للرد عليكم .

دمتم بكل ود والسلام عليكم ورحمة الله وبركاتةحضرموت التقنية
