شرح اعداد L2TP/IPSec VPN باستخدام WinBox في MikroTik RouterOS

شرح اعداد L2TP/IPSec VPN باستخدام WinBox في MikroTik RouterOS

سيرشدك هذا المقال إلى إعداد L2TP / IPSec VPN بسرعة باستخدام WinBox.

الأدوات المستخدمة:

  • WinBox v6.41
  • RB951G-2HnD

الـ Clients الذين تم اختبارهم وقادرين على الاتصال:

  • iOS v11.2.1
  • Windows 10 (1709)

إعداد L2TP :-

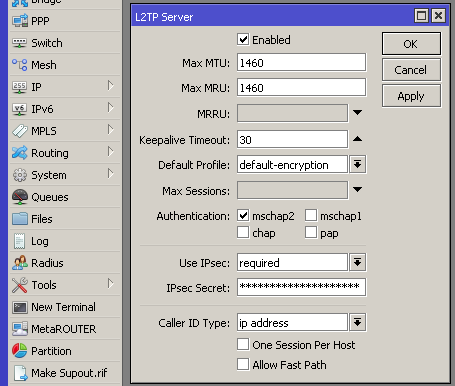

في قائمة PPP ، حدد علامة التبويب Interface وانقر على زر L2TP Server.

شرح اعداد L2TP/IPSec VPN باستخدام WinBox في MikroTik RouterOS

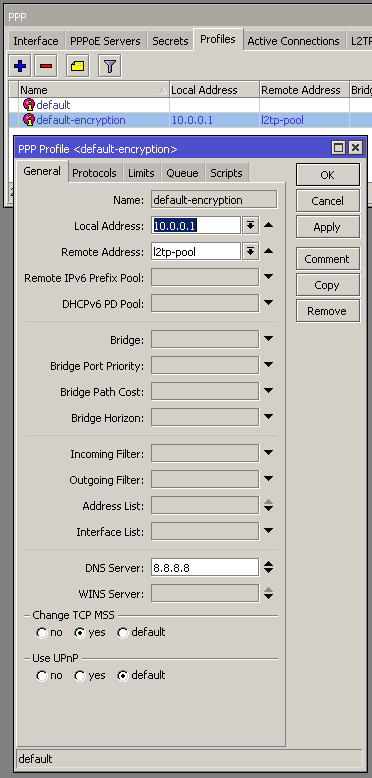

Profile  الملف الشخصي المستخدم:

شرح اعداد L2TP/IPSec VPN باستخدام WinBox في MikroTik RouterOS

تم تعيين العنوان المحلي على عنوان IP الداخلي لـ MikroTik. يتم أخذ Remote Address من pool وسيتم تعيينه للعميل المتصل.

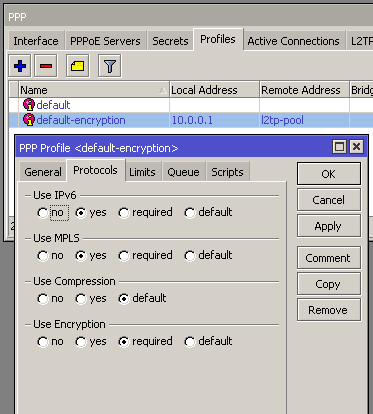

ppp-profile_protocols

مثال IP Pool :

تأكد من عدم تداخل range عناوين VPN client IP مع range موجود.

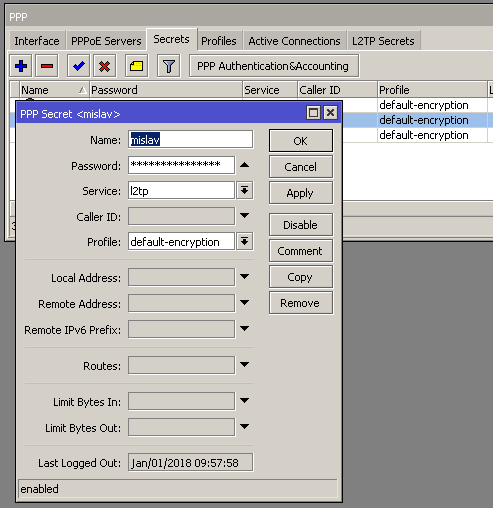

ppp-secret

إضافة حسابات العملاء.

إعداد IPSec

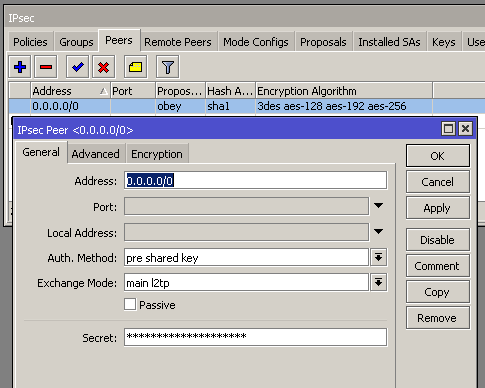

في قائمة IP حدد IPSec. إنشاء peer جديد كما هو موضح:

ipsec-peer_general

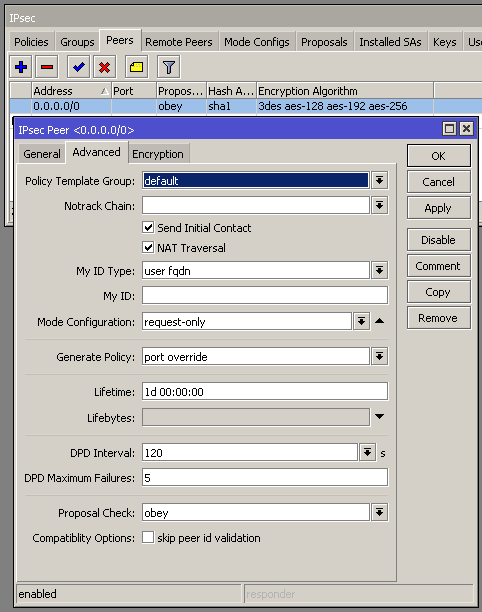

ipsec-peer_advanced

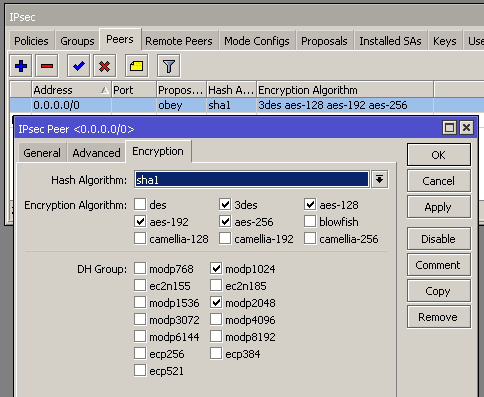

ipsec-peer_encryption

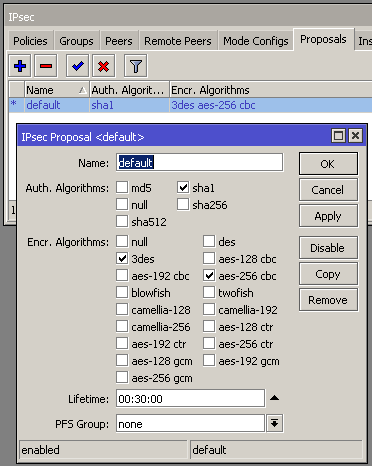

قم بإعداد اقتراح IPSec.

ipsec-proposal

Firewall :

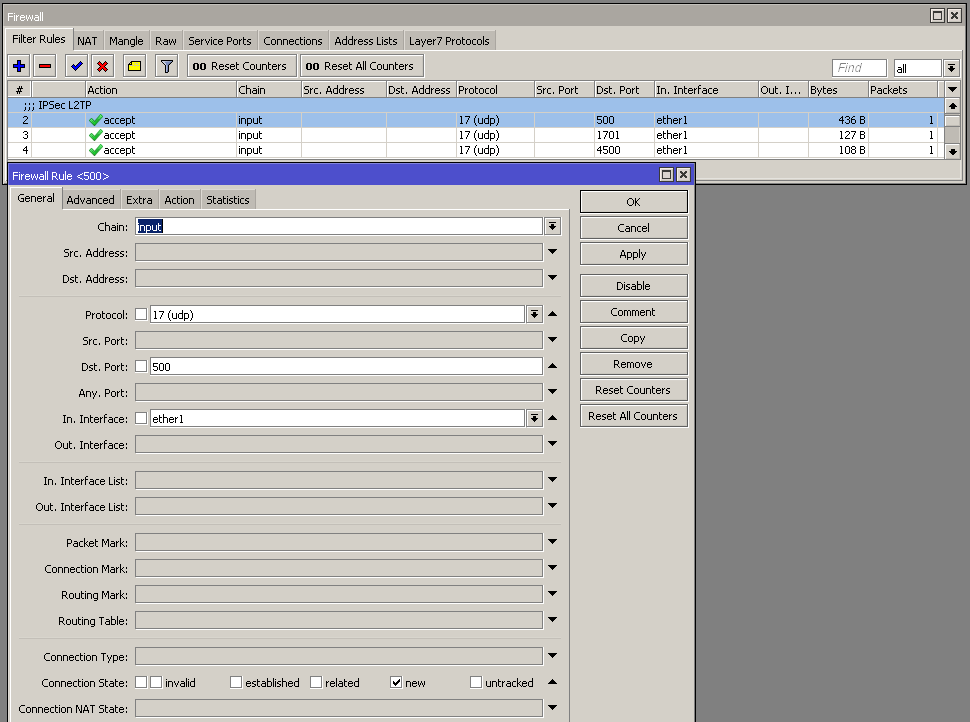

للسماح بالاتصالات الخارجية ، يمكنك قبول UDP على المنافذ 500 و 1701 و 4500.

firewall_input

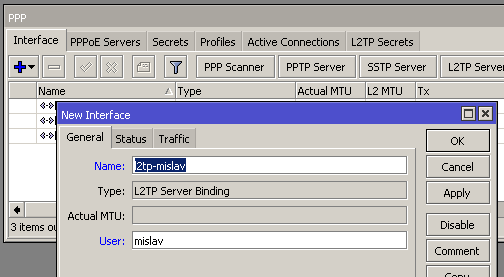

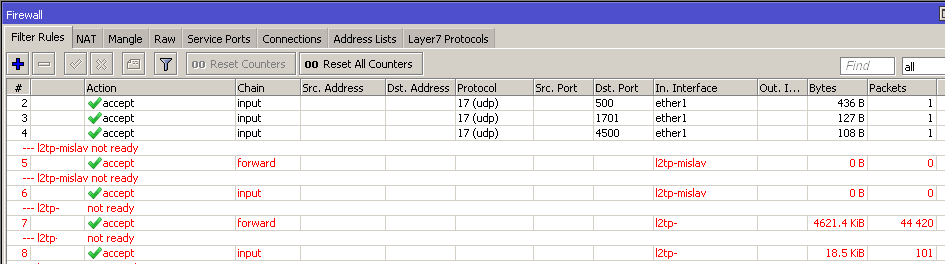

إذا كنت ترغب في تطبيق قواعد جدار الحماية firewall rules لكل مستخدم ، فيمكنك إعداد الارتباطات.

firewall rules

firewall rules

التعليمات :-

Q1. يقوم العميل  Windows 10 client بإكمال المرحلة 1 من IPSec ، ولكنه عالق بعد ذلك. ما هو المطلوب لاستكمال L2TP circuit؟

A1. على العميل ، ابدأ PowerShell كمسؤول. قم بتنفيذ الأمر التالي وقم بإعادة تمهيد جهاز الكمبيوتر.

Set-ItemProperty HKLM:\SYSTEM\CurrentControlSet\Services\PolicyAgent -Name AssumeUDPEncapsulationContextOnSendRule -Value 2 -Type DWord

أنتهى … شرح اعداد L2TP/IPSec VPN باستخدام WinBox في MikroTik RouterOS

شرح اعداد L2TP/IPSec VPN باستخدام WinBox في MikroTik RouterOS

ملاحظة :

قد تكون المقالة محمية ضد النقل وبالتالي لنسخ الاكواد ان وجدت انقر على علامة + بأعلى يمين الكود والتي تظهر عند تمرير الماوس على الكود .

الى هنا نكون وصلنا الى نهاية موضوعنا اليوم شرح اعداد L2TP/IPSec VPN باستخدام WinBox في MikroTik RouterOS

والذي نتمنى ان ينال رضاكم واعجابكم والى اللقاء في موضوع جديد شيق ورائع

وحتى ذلك الحين لاتنسو الاهتمام بصحتكم وحفظكم الله …
