شرح طريقة دمج 8 خطوط انترنت مختلفه السرعات ( باستخدام سوتش مانجمنت ) طريقة ال VLANS

شرح طريقة دمج 8 خطوط انترنت مختلفه السرعات

بعض الشبكات تحتاج الي توسعه والي اضافه خطوط انترنت جديدة ( بسبب سياسة الاستخدام العادل ) ولكن تواجهنا عقبه صعب التغلب عليها .. الا وهيا .. عدد البورتات الموجوده في الراوتر بورد او السيرفر
توجد انواع عديده من الروتر بورد .. منها ما يوجد به 4 بورت او 8 بورت او 10 بورت
واخيرا انتجت الشركه روتر بورد يدعم حتي 12 بورت ..
ولكن ما الفائده؟؟ اذا اردنا التوسع بعد 12 خط او 15 او 20 … الخ الخ الخ

الفكرة العبقريه توصل اليها المهندس احمد العسال .. وأمدنا بالفكرة وطريقة اعداد السوتش ( جزاه الله كل خير )
لولاه ما استطعت التوسع ولا دمج كل هذا الكم من الخطوط .. فبفضل طريقة نستطيع الدمج حتي 27 خط في هذا السوتش .. ولو اردنا اكثر نستطيع شبك سوتش اخر من نفس النوع

تعريف بسوتش المنجمنت :
السوتش هنا عباره عن كوبري فقط لتجميع كل الخطوط به ثم تمريرها عبر كابل واحد يصل بالميكروتيك
لا يتدخل في الداتا ولا يتدخل في الدمج اطلاقا
السوتش المستخدم في الشرح هو:
ماركه سيسكو موديل SF 300-24 24 port 10/100 management switch

ميزه هذا النوع :
اولا : انه يدعم ال vlan ,هي الطريقة التي يحكي عنها الموضوع
ثانيا : انه يأتي بخاصية ال web interface وهي مفيدة جدا .. لتسهل علينا طريقة التعامل مع السوتش
ثالثا : السوتش يوجد به 24 بورت فاست ايثرنت 10 / 100 ميجا .. كم يوجد به 4 بورت 1 جيجا ويوجد به ايضا 2 بورت فايبر .. بمعني انه يمكننا الدمج حتي 27 خط انترنت وبمنتهي الكفاءة .

شرح برمجة السوتش :

نقوم بوضع ايبي في الكمبيوتر الخاص بنا .. ويكون من نفس رنج الايبي الخاص بالسوتش ( لكل سوتش ايبي ديفولت يأتي مبرمج بداخله )

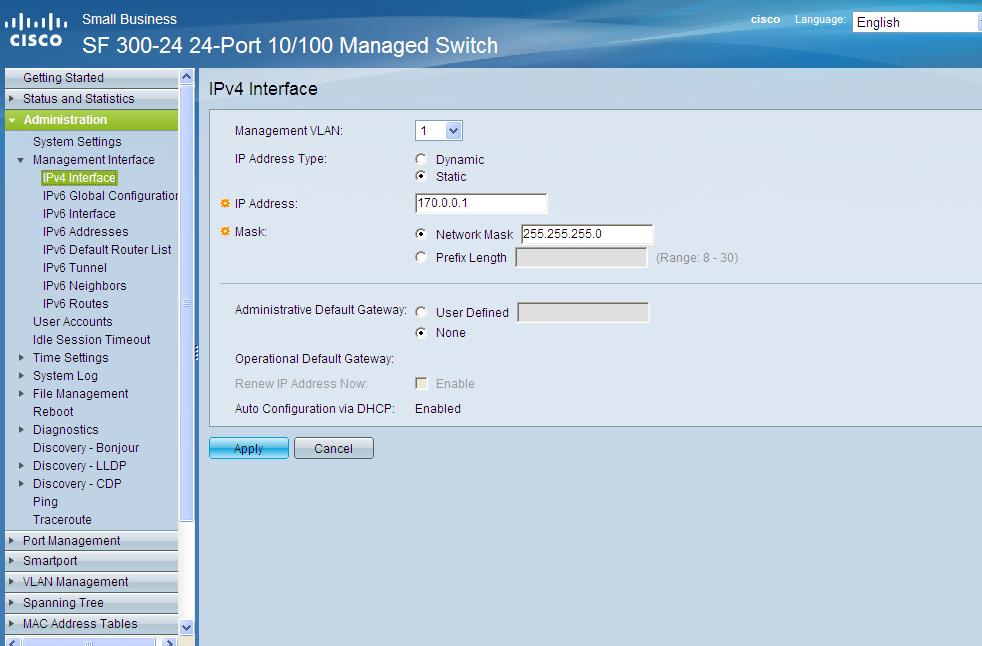

السوتش يأتي ب ip لتتمكن من الدخول علي صفحه اللوجن (192.168.1.254 (.. ويفضل تغيير الايبي الخاص بالسوتش الي ايبي يكون خاص بنا كما في الصوره رقم 1

شرح طريقة دمج 8 خطوط انترنت مختلفه السرعات
شرح طريقة دمج 8 خطوط انترنت مختلفه السرعات

يمكن الدخول علي السوتش من جميع البورتات

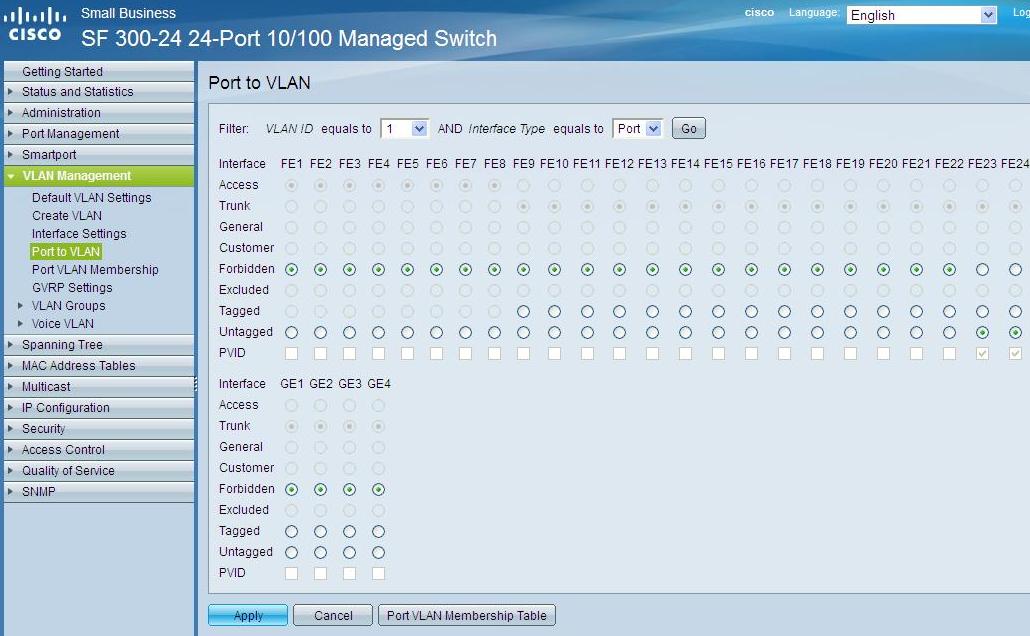

ولكن يفضل تحديد بورتين 23 و 24 للدخول علي السوتش منهم بأن نجعلهم untagged ثم نجعل باقي البورتات forbidden كما في الصورة رقم 2

شرح طريقة دمج 8 خطوط انترنت مختلفه السرعات

نذهب الي ال vlan mangament ثم نختار create vlan
يراعي وبشدة ان نختار ال vlan id ان يكون بنفس اسم ال vlan name

بمعني لو اختارنا vlan id برقم 101 للرواتر رقم 1 يكون ال vlan name باسم wlan1 ايضا
ال ……………. . vlan id برقم 102 للرواتر رقم 2 يكون ال vlan name باسم wlan2 ايضا

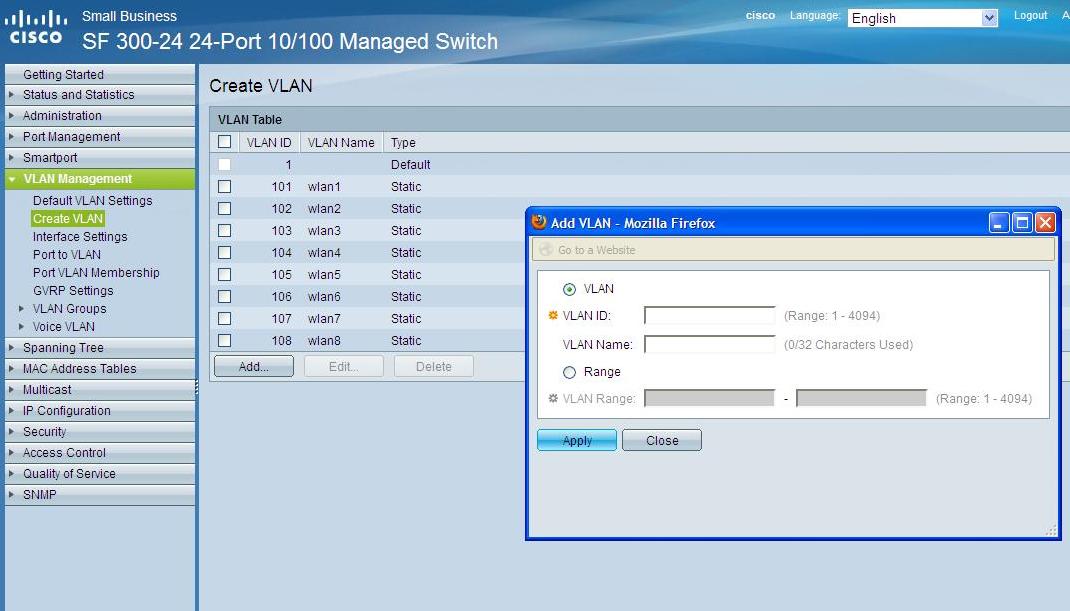

وهذا منعا للغلط او الملابسات فكل المهم هنا ان نحفظ ال id الخاص بكل vlan ومكان كل بورت قمنا ببرمجه ال vlan عليه كما في الصوره رقم 3

شرح طريقة دمج 8 خطوط انترنت مختلفه السرعات
شرح طريقة دمج 8 خطوط انترنت مختلفه السرعات

يلاحظ هنا :
انني اخترت البورتات من 1 الي 8 للتسهيل في البرمجه بحيث ان ال id101 يكون في البورت 1
ال id 102 يكون في بورت 2 .. وهكذا … كما في الصوره 4

شرح طريقة دمج 8 خطوط انترنت مختلفه السرعات

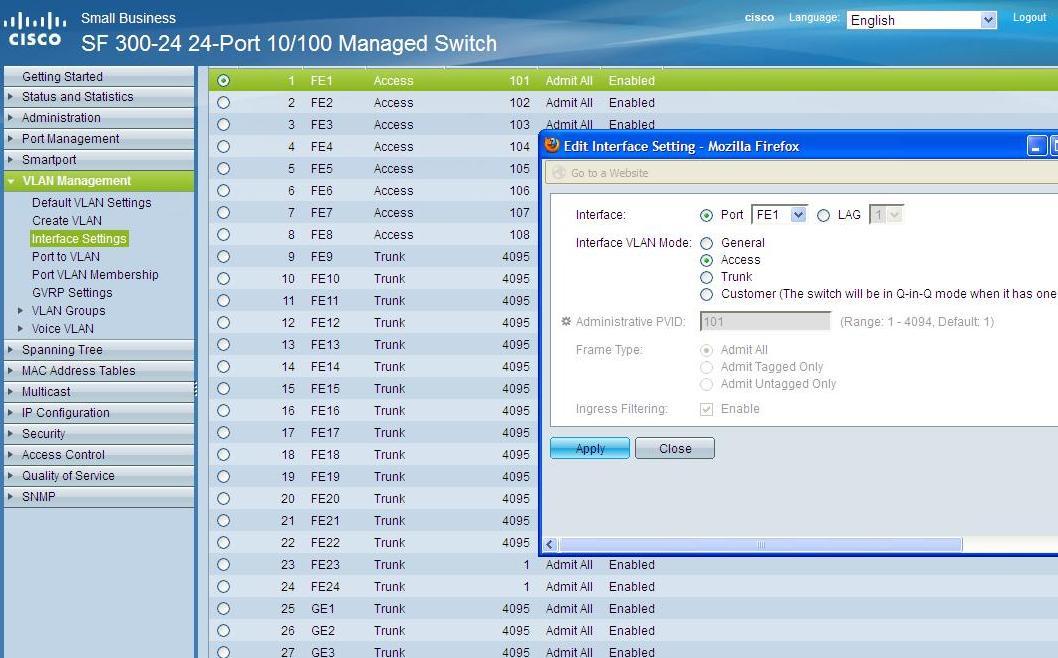

نذهب الي interface settings ومنها نختار البورتات من 1 الي 8 لكي نجعلها في المود access
وهذا المود يجعل كل بورت خاص بالرواتر المتصل به ولا يمكن لاي روتر اخر ان يشاركه في نفس الداتا الماره به

نأتي للمرحله الاهم والادق .. وهيا تفعيل كل البورتات علي بورت 1 فقط لتمر الداتا من خلاله
وهنا قمت باختيار البورت 1 جيجا وهوا ايضا رقم 1 في عدد بورتات ال 1 جيجا في السوتش ثم نختار ال vlan 101 ثم نضغط go نقوم بوضع البورت علي untagged ثم نجعل باقي البورتات forbidden

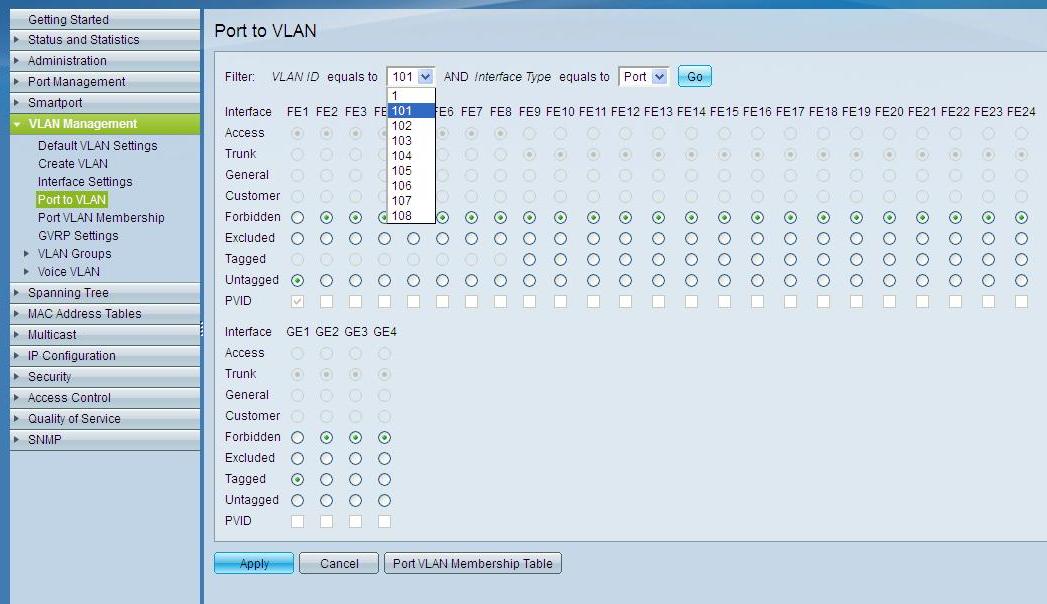

ثم نذهب لأسفل الصفحه ونختار GE1 ونقوم بوضعه علي مود Tagged ثم باقي بورتات الجيجا نجعلها forbidden .. نكرر العمليه لباقي ال vlans .. ولكن اهم خطوه هي .. ربطها بالبورت 1 جيجا لانه المسئول عن مرور الداتا جميعا وربطها بالميكروتيك وسيكون علي مود trunk كما في الصورة 5

شرح طريقة دمج 8 خطوط انترنت مختلفه السرعات

الي هنا انتهي شرح كونفجريشن السوتش ونأتي لبرمجه السيرفر

في البدايه يراعي ان نقوم بوضع ايبيهات الرواترات في ارقام متسلسله فأنا مثلا وضعت الرواترات عندي في هذا النطاق :

101.1.1.1 للراوتر رقم 1 يقابله id 101 في السوتش ويقابله في الميكروتيك wlan1 .. id101

102.1.1.1 للراوتر رقم 2 يقابله id 102 في السوتش ويقابله في الميكروتيك wlan2 .. id102

103.1.1.1 للراوتر رقم 3 يقابله id 103 في السوتش ويقابله في الميكروتيك wlan3 .. id103

104.1.1.1 للراوتر رقم 4 يقابله id 104 في السوتش ويقابله في الميكروتيك wlan4 .. id104

105.1.1.1 للراوتر رقم 5 يقابله id 105 في السوتش ويقابله في الميكروتيك wlan5 .. id105

106.1.1.1 للراوتر رقم 6 يقابله id 106 في السوتش ويقابله في الميكروتيك wlan6 .. id106

107.1.1.1 للراوتر رقم 7 يقابله id 107 في السوتش ويقابله في الميكروتيك wlan7 .. id107

108.1.1.1 للراوتر رقم 8 يقابله id 108 في السوتش ويقابله في الميكروتيك wlan8 .. id108

ثم نقوم بتوصيلهم في السوتش كما في التسلسل ثم نقوم بتوصيل كابل من بورت 1 جيجا الي بورت سيرفر الميكروتيك

منقول للفائدة بشرح اخينا مايكروتك افريقيا…

شرح طريقة دمج 8 خطوط انترنت مختلفه السرعات

الى هنا نكون وصلنا الى نهاية موضوعنا لليوم ويارب نكون فقنا في التقديم بوضوح وبساطة.

اذا اعجبك الموضوع لاتبخل بمشاركتة على مواقع التواصل الاجتماعي ليستفيذ الغير , كما نرجو الاشتراك بقناة الموقع على اليوتيوب بالضغط هنا وكذلك التسجيل بالموقع لتحميل الملفات الخاصة بالاعضاء

والسلام عليكم ورحمة الله وبركاتة … حضرموت التقنية
