Mikrotik DUAL WAN موازنة الأحمال ( الدمج ) باستخدام طريقة PCC في المايكروتك

اخر تحديث في مايو 27, 2023 بواسطة حمدي بانجار

Mikrotik DUAL WAN موازنة الأحمال ( الدمج ) باستخدام طريقة PCC في المايكروتك

تناولنا عدة طرق للدمج في سيرفر الميكروتك ولازلنا نوضح افضل الطرق كل ما تمكن لنا ذلك .

التالي هو سكربت كامل ل Mikrotik لدمج / تحميل التوازن بين خطين DSL. في هذا المثال استخدمت جهاز التوجيه MikrotikT 5 منافذ.

Mikrotik DUAL WAN موازنة الأحمال ( الدمج ) باستخدام طريقة PCC في المايكروتك

تم توصيل عدد 2 منافذ براوترين ADSL

وتم توصيل المنفذ الثالث بـ User LAN.

كلا DSL بنفس السرعة ، أي مثلا  10 ميغابايت لكل منهما.

DSL MODEM IP’S
DSL MODEM 1 = 192.168.1.1
DSL MODEM 2 = 192.168.2.1

لا تنس أيضًا إعادة تسمية أسماء الواجهة interface  وفقًا لذلك.

في تجربتي ، إذا كان طلب المستخدمين هو الاتصال عبر Mikrotik بعد تكوينه مباشرة مع PCC ، فسوف تحصل على موازنة جيدة.

استخدم src-address كمصنف ، وبهذه الطريقة سوف تتخلص من المشاكل مثل https / link broken ، streaming issues إلخ.

موازنة التحميل للخطوط باستخدام تقنية PCC هذه (src-address) ستكون طريقة فعالة ومتوازنة عند تشغيل المزيد أو إضافة المزيد من الاتصالات (من العملاء ) اذا حصل ذلك.

كما أوصي باستخدام خادم بروكسي SQUID جنبا إلى جنب مع mikrotik ، إما موازية أو أمامية أو خلفية ، لوقت استجابة أفضل ، وسوف تزيد أيضا تجربة تصفح جيدة للمستخدمين.

إذا لم تكن راضيًا بطريقة ما عن طريقة عنوان src-address ، فابدأ مع PCC-Classifier ، ثم جرّب كل من العناوين والمنافذ كمصنف.

في حين أن هذا سيعطي الأمور عشوائياً أكثر من الناحية النظرية ، إلا أنه من الناحية النظرية سيوفر لك التوزيع العادل للنطاق الترددي .

ولكن هناك أيضاً فرصة جيدة لكسر أشياء معينة مثل مواقع الويب المصرفية وبعض المنتديات ذات التشفير HTTPS.

ويرجع ذلك إلى أن طلبات HTTP في كثير من الأحيان ستولد العديد من الاتصالات ، لذا هناك احتمال أن تخرج بعض الطلبات مسارًا مختلفًا عن المسار الأول ، وهذا سيؤدي إلى قطع مواقع الويب الآمنة.

لهذا السبب أنا عادة ما احبذ العمل مع عنوان src لموازنة تحميل PCC.

لنسخ الاكواد ضع المؤشر على الكود وستظهر علامة + اضغط عليها وانسخ

/ip address
add address=192.168.0.1/24 network=192.168.0.0 broadcast=192.168.0.255 interface=Local
add address=192.168.1.2/24 network=192.168.1.0 broadcast=192.168.1.255 interface=WAN1
add address=192.168.2.2/24 network=192.168.2.0 broadcast=192.168.2.255 interface=WAN2
/ip dns set allow-remote-requests=yes cache-max-ttl=1w cache-size=5000KiB max-udp-packet-size=512 servers=8.8.8.8
/ip firewall mangle
add chain=input in-interface=WAN1 action=mark-connection new-connection-mark=WAN1_conn
add chain=input in-interface=WAN2 action=mark-connection new-connection-mark=WAN2_conn
add chain=output connection-mark=WAN1_conn action=mark-routing new-routing-mark=to_WAN1
add chain=output connection-mark=WAN2_conn action=mark-routing new-routing-mark=to_WAN2
add chain=prerouting dst-address=192.168.1.0/24 action=accept in-interface=Local
add chain=prerouting dst-address=192.168.2.0/24 action=accept in-interface=Local
add chain=prerouting dst-address-type=!local in-interface=Local per-connection-classifier=both-addresses-and-ports:2/0 action=mark-connection new-connection-mark=WAN1_conn passthrough=yes
add chain=prerouting dst-address-type=!local in-interface=Local per-connection-classifier=both-addresses-and-ports:2/1 action=mark-connection new-connection-mark=WAN2_conn passthrough=yes
add chain=prerouting connection-mark=WAN1_conn in-interface=Local action=mark-routing new-routing-mark=to_WAN1
add chain=prerouting connection-mark=WAN2_conn in-interface=Local action=mark-routing new-routing-mark=to_WAN2
/ip route
add dst-address=0.0.0.0/0 gateway=192.168.1.1 routing-mark=to_WAN1 check-gateway=ping
add dst-address=0.0.0.0/0 gateway=192.168.2.1 routing-mark=to_WAN2 check-gateway=ping
add dst-address=0.0.0.0/0 gateway=192.168.1.1 distance=1 check-gateway=ping
add dst-address=0.0.0.0/0 gateway=192.168.2.1 distance=2 check-gateway=ping
/ip firewall nat
add chain=srcnat out-interface=WAN1 action=masquerade
add chain=srcnat out-interface=WAN2 action=masquerade

كله تمام !

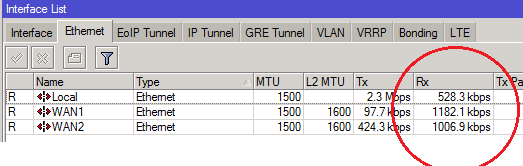

الآن اختبر الارتباط من خلال تحميل المستخدم ، وكلما زاد عدد المستخدمين الذين قامو بالتحميل ، كلما كانت نتيجة تحميل الرصيد أفضل .

PCC WITH UN-EQUAL WAN LINKS

إذا كانت لديك روابط Un-Equal WAN ، على سبيل المثال WAN ، 1 من 4MB و WAN ، و 2 من 8 ميجا بايت ، وتريد فرض MT لاستخدام WAN42link أكثر من غيرها بسبب قدرتها ، عندها عليك إضافة المزيد من PCC rules .

add chain=prerouting dst-address-type=!local in-interface=Local per-connection-classifier=both-addresses-and-ports:2/0 action=mark-connection new-connection-mark=WAN1_conn passthrough=yes
add chain=prerouting dst-address-type=!local in-interface=Local per-connection-classifier=both-addresses-and-ports:2/1 action=mark-connection new-connection-mark=WAN2_conn passthrough=yes
add chain=prerouting dst-address-type=!local in-interface=Local per-connection-classifier=both-addresses-and-ports:2/2 action=mark-connection new-connection-mark=WAN2_conn passthrough=yes

PCC مع HOTSPOT (Reference) :

/ip firewall nat add action=accept chain=pre-hotspot disabled=no dst-address-type=!local hotspot=auth

أنتهى … Mikrotik DUAL WAN موازنة الأحمال ( الدمج ) باستخدام طريقة PCC في المايكروتك
