كيفية ربط MikroTik في GNS3 وتوصيلة مباشرة إلى الإنترنت بشكل مبسط جدا

كيفية ربط MikroTik في GNS3 وتوصيلة مباشرة إلى الإنترنت

مرحبا بالجميع!

مقدمة

الـ GNS3 ببساطة هو ليس برنامج محاكي للشبكات كما يظن الأغلبية بل هو عبارة عن واجهة رسومية فقط لمحاكي الشبكات الـ Dynamips والآخير هو برنامج مفتوح المصدر يعمل على جميع أنواع الأنظمة من بينها ويندوز ولينوكس وماكنتوش ووظيفته عمل محاكاة لأجهزة سيسكو, ولكي يعمل الـ GNS3 فهو يحتاج الى 3 أشياء مهمة

أولا يحتاج طبعا الى الـ Dynampis والذي يعد بدوره قلب النظام الذي سوف يقوم بمحاكاة أنطمة سيسكو من خلال محاكاة الـ IOS

ثانيا يحتاج الى الـ Dynagen وهو صلة الوصل بين قلب النظام Dynamips والمستخدم وتتم عبر نقله الأوامر الكتابية منا المستخدم إلى الجهاز التذي يتم عمل محاكاة له

ثالثا يحتاج الى برنامج WinPcap وهو برنامج يقوم بألتقاط ونقل الـ Packet في الشبكة عبر مجموعة من البروتوكولات

واليوم سنقدم شرح في كيفية إضافة MikroTik إلى GNS3. في هذا الموضوع سنرى كيفية توصيل MikroTik التي تعمل على GNS3 إلى الإنترنت .

مجرد بعض خطوات التي ستحتاج القيام بها :

1. إنشاء Microsoft loopback (إذا كنت لا تعرف كيفية إنشائه ، يرجى  البحث على جوجل)
2. تعيين عنوان IP لواجهة loopback ومشاركة الإنترنت إلى واجهة loopback .
3. تكوين cloud و MikroTik وتوصيلهما معا.

سأفترض أن كل واحد يمكنه إنشاء Microsoft loopback . الآن دعونا نبدأ من الخطوة الثانية 🙂
لتعيين loopback IP ، نذهب إلى لوحة التحكم> مركز الشبكة والمشاركة وانقر فوق إعدادات محول التغيير في القائمة اليمنى. ثم سيعرض لك جميع ادابتر الشبكة network adapter كما هو أدناه.

كيفية ربط MikroTik في GNS3
كيفية ربط MikroTik في GNS3

بعد ذلك انقر بزر الماوس الأيمن على loopback adapter ثم انقر فوق خصائص. سترى نافذة منبثقة على النحو التالي

كيفية ربط MikroTik في GNS3
كيفية ربط MikroTik في GNS3

انقر نقرًا مزدوجًا فوق بروتوكول الإنترنت الإصدار 4 (TCP / IPv4) وقم بتعيين عنوان IP.

في هذا الموضوع ، قمت بتعيين عنوان IP 10.168.2.4 ، قناع الشبكة الفرعية 255.255.255.0

Set-Loopback-IP
كيفية ربط MikroTik في GNS3

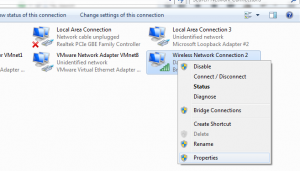

طيب الآن نحن قمنا بتكوين عنوان IP على loopback بالفعل. لذلك نبدأ مشاركة الإنترنت من محول لاسلكي لمحول loopback . انقر بزر الماوس الأيمن على ادابتر اللاسلكي (إذا كان الكمبيوتر الخاص بك يتصل بالإنترنت بواسطة الكبل ، فبإمكانك اختيار ادابتر الشبكة المحلية.

يقوم الكمبيوتر الشخصي الآن بتوصيل الإنترنت بواسطة ادابتر اتصال شبكة الاتصال اللاسلكي 2) ثم انقر فوق خصائص.

Wireless-adapter

ثم انقر فوق علامة التبويب مشاركة وانقر فوق السماح لمستخدمي الشبكة الآخرين بالاتصال من خلال اتصال الإنترنت لهذا الكمبيوتر.

بعد ذلك اختر محول الشبكة الذي تريد مشاركته. في هذه الحالة ، محول loopback الذي أريد مشاركته هو “Local Area Connection 3”

Share-Internet

ثم انقر فوق oK لتطبيق الإعدادات .

الآن اتممنا  الخطوة 2 بنجاح . ولنبدأ الخطوة الأخيرة 🙂

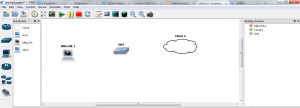

افتح  GNS3 واسحب جهاز التوجيه MikroTik وswitch و cloud إلى منطقة العمل. انظر الصورة أدناه :

GNS3-Item

انقر بزر الفأرة الأيمن على cloud ثم انقر فوق “تكوين” ثم انقر فوق “Local Area Connection 3. انظر الصورة أدناه :

Configure-Cloud

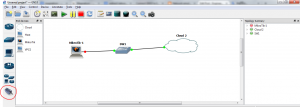

الآن لنبدأ في ربط هذه العناصر الثلاثة معًا كما في الصورة أدناه :

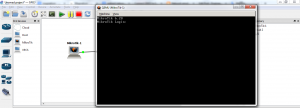

Connect-it-togetherانقر بزر الماوس الأيمن على جهاز MikroTik ثم انقر على زر البداية. سترى نافذة منبثقة MikroTik qemu على النحو التالي

MikroTik-Qemu-Start لنبدأ بتكوين MikroTik :
قم بتسجيل الدخولالى  MikroTik مع اسم المستخدم: وكلمة المرور فارغة.

على loopback adapter قمت بتعيين عنوان IP 10.168.0.4/24 وسأقوم بتوصيله مع MikroTik Ethernet 0 (ether1 في اسم واجهة MikroTik).

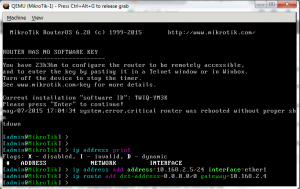

نحن بحاجة إلى القيام بخطوتين لجعل جهاز التوجيه لدينا يمكنه الوصول إلى الإنترنت.
1. تكوين عنوان IP من ether1 .

ip address add address=10.168.2.5/24 interface=ether1

2. اضافة route الافتراضي الى  loopback adapter

ip route add dst-address=0.0.0.0/0 gateway=10.168.2.4

Set-IP-Address

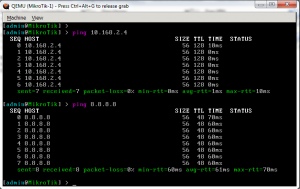

لنبدأ الان في اختبار ping على البوابة والإنترنت. إذا لم يعمل ، يرجى محاولة إعادة تشغيل جهاز الميكروتك  MikroTik.

اذا نجح الامر تظهر النتيجة على النحو التالي :

Test-Ping

الان حاول الوصول عبر winbox :

Access-via-winbox

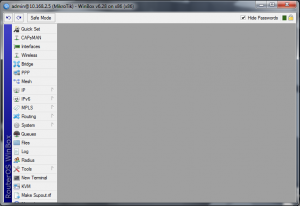

وينبوكس

يمكن الان أن يتصل جهاز التوجيه الخاص بنا بالإنترنت ويمكن الوصول إليه عبر winbox.

كيفية ربط MikroTik في GNS3

الى هنا نكون وصلنا الى نهاية موضوعنا اليوم كيفية ربط MikroTik في GNS3
