مشاركة الاحمال مع ECMP على الشبكة كخاصية مسار التكلفة المتساوية وتعدد المسارات

مشاركة الاحمال مع ECMP على الشبكة كخاصية مسار التكلفة المتساوية وتعدد المسارات

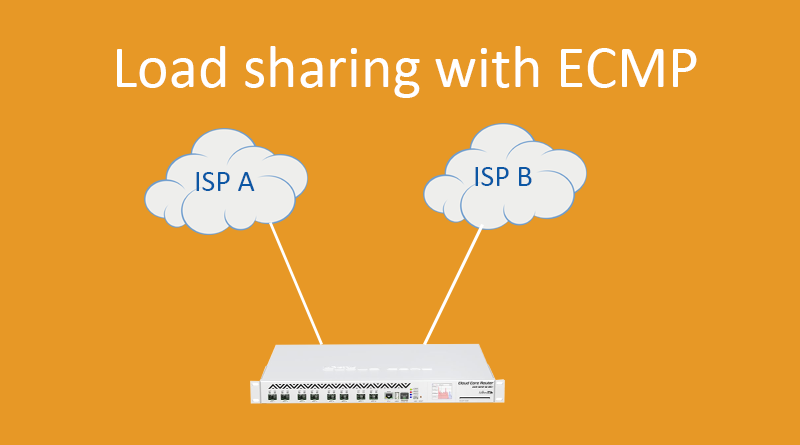

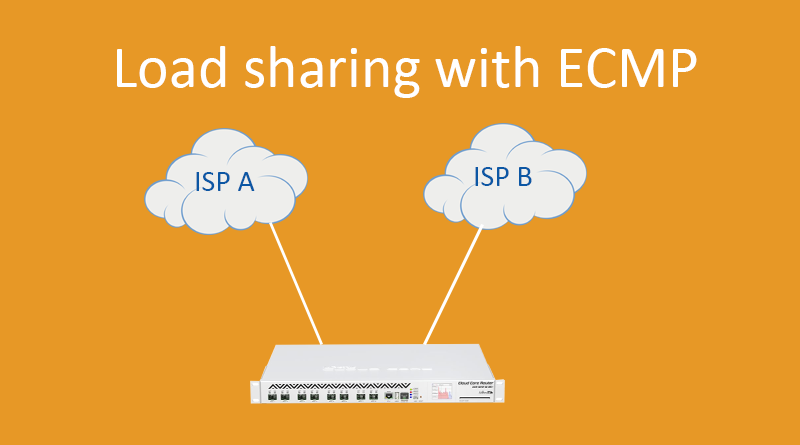

نظرة عامة :

يعتبر ECMP (مسار التكلفة المتساوية متعدد المسارات):

أحد الأساليب الأخرى لتوزيع عبء العمل عبر رابط شبكة أو أكثر من أجل زيادة الإنتاجية وتقليل وقت الاستجابة.

يستخدم ECMP round robin لكل تركيبة عنوان SRC / DST لتوزيع الإرتباط إلى ارتباط الشبكة muliple.مشاركة الاحمال مع ECMP على الشبكة كخاصية مسار التكلفة المتساوية وتعدد المسارات

مع ECMP سيكون لديك بوابة متعددة إلى نفس عنوان الوجهة. عادة ما يتم نسخ جميع المناطق القابلة للوصول إلى FIB (قاعدة معلومات الشحن) لتوجيه الحزم.

نتيجة لجدول FIB ، يتم إرسال الاتصال مع نفس عنوان المصدر وعنوان الوجهة وواجهة المصدر وعلامة التوجيه و Tos إلى نفس البوابة. هذا هو السبب في أن ECMP هو موازنة تحميل لكل اتصال.

حالة مستعملة :

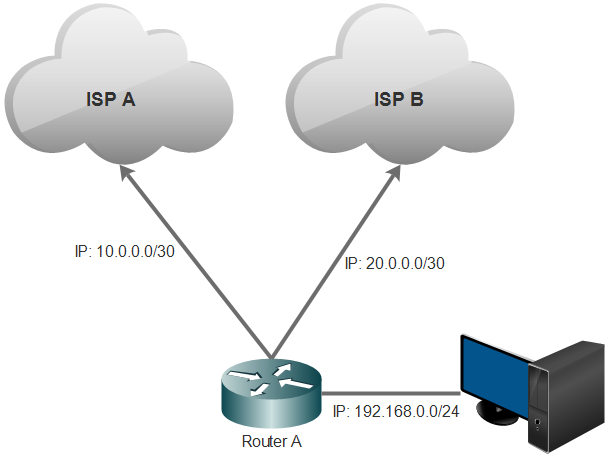

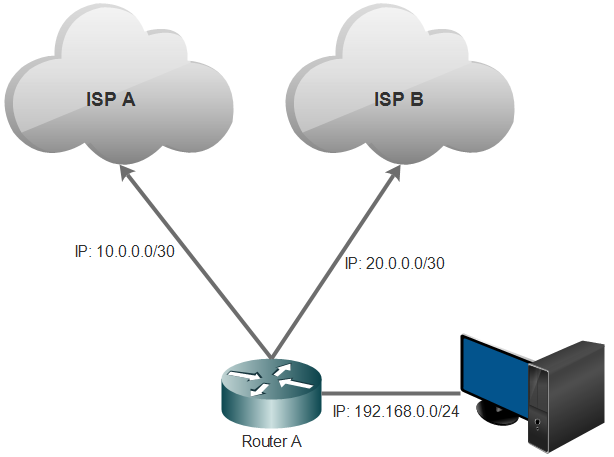

مثال: لديك اتصال بمزود خدمة الإنترنت (ISP) 2 كالمخطط أدناه.

حصلنا على نفس الباندوث لكلا مزودي خدمة الإنترنت.

في هذا التكوين ، سنشارك 50٪ لموفر خدمة الإنترنت A و 50٪ لموفر خدمة الإنترنت.

مشاركة الاحمال مع ECMP على الشبكة كخاصية مسار التكلفة المتساوية وتعدد المسارات

1. Setup IP address :

/ ip address add address=192.168.0.1/24 network=192.168.0.0 interface=LAN
add address=10.0.0.2/30 network=10.0.0.0 interface=wlan1
add address=20.0.0.2/30 network=20.0.0.0 interface=wlan2

2. Configure NAT :

لأن لدينا عميل LAN ، باستخدام عنوان IP خاص.

لذلك نحن بحاجة إلى استخدام NAT لترجمة IP الخاص من العملاء LAN إلى IP العام.

/ ip firewall nat add chain=srcnat out-interface=wlan1 action=masquerade
add chain=srcnat out-interface=wlan2 action=masquerade

3. Configure Route :

نظرًا لأن كل من مزود خدمة الإنترنت يمتلك نفس الباندوث ، فإننا نكوّن مشاركة المتصفحات 1: 1. يعني 50٪ لموفر خدمة الإنترنت A و 50٪ لموفر خدمة الإنترنت

/ ip route add dst-address=0.0.0.0/0 gateway=10.0.0.1,20.0.0.1 check-gateway=ping

بعض القضايا على ECMP

مشكلة DNS
في حالة اتصال العميل بمزود خدمة الإنترنت (B) أثناء قيام عميلك باستخدام ملقم DNS ISP A ، لن يتمكن عميلك من حل اسم النطاق.

نظرًا لأن مزود خدمة الإنترنت (ISP) سيسمحون فقط لعملائهم القادرين على إرسال استعلام DNS إلى خادم DNS الخاص بهم. لحل هذه المشكلة ، يجب استخدام خادم نظام أسماء نطاقات تابع لجهة خارجية مثل 8.8.8.8 أو 8.8.4.4

جدول التوجيه :

عندما يقوم جهاز التوجيه بتدوير جدول التوجيه ، يقوم أيضًا بمسح ذاكرة التخزين المؤقت FIB. ثم سيتم تعيين الاتصال إلى العبارة مرة أخرى. في هذه الحالة ، قد يوزع أو لا يجر الناقل على نفس البوابة كما كان من قبل. كما هو الحال في السيناريو أعلاه ، ستقوم بتنكر ، سيؤدي تغيير البوابة إلى تغيير عنوان المصدر الخاص بالرزمة وسيتم قطع الاتصال.

أنتهى … مشاركة الاحمال مع ECMP على الشبكة كخاصية مسار التكلفة المتساوية وتعدد المسارات
