اخر تحديث في يونيو 29, 2023 بواسطة حمدي بانجار
الخطوة 4: تكوين مجموعة Gateway Group :

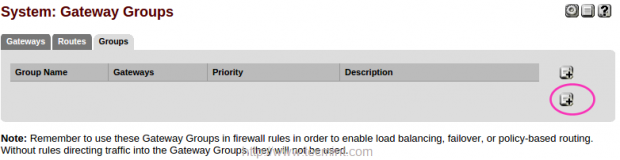

10. بعد تكوين Gateway monitoring ، انقر فوق “Groups ” لإنشاء “Gateway Group “.
انقر فوق + زر لليمين لإضافة مجموعة GW جديدة.

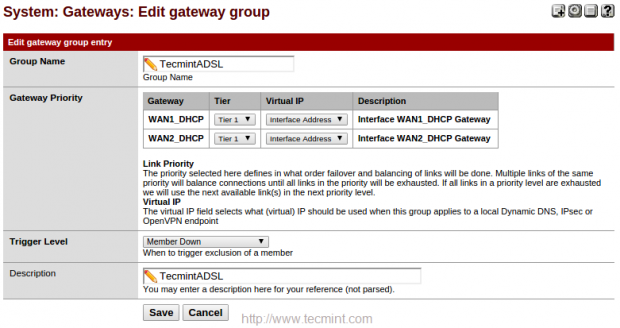

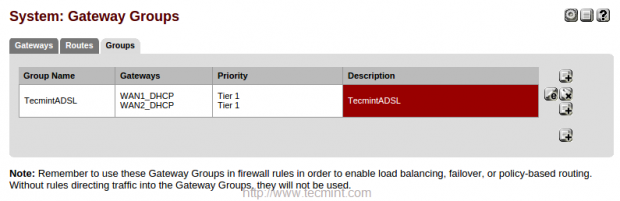

11. أعط اسم المجموعة واختر Tier لـ WAN1 و WAN2 وقم بإجراء التغييرات بالنقر فوق حفظ.
لقد اختر هنا اسم مجموعتي كـ TecmintADSL واخترت tier1. للحصول على LoadBalancer ، علينا اختيار أكثر من بوابة واحدة في نفس المستوى.
الخطوة 5: تكوين قواعد جدار الحمايةFirewall Rules :
12. بعد إنشاء مجموعة ، حان الوقت الآن لإنشاء قواعد جدار الحماية للمجموعة التي تم إنشاؤها ، لتعيين القواعد ، انتقل إلى “FIREWALL” من أعلى واختر “RULES“.
اختر واجهة LAN interface وقم بتعديل التهيئة.

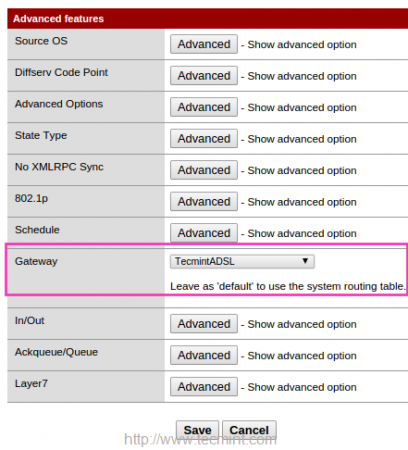

13. في أسفل الصفحة ، اختر Gateway Group التي تم إنشاؤها “TecmintADSL” بالنقر فوق الخيار Advanced ضمن Gateway وانقر على حفظ لتطبيق التغييرات ولجعلها دائمة.

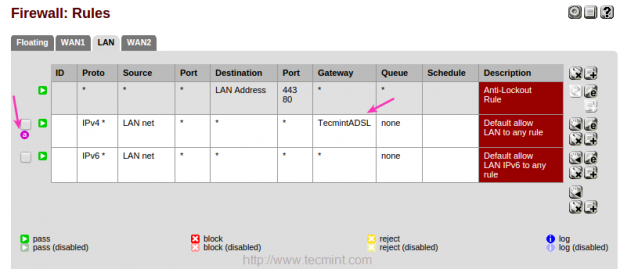

بعد تطبيق التعديلات ، يمكنك رؤية الـ gateway والرمز المتقدم advanced كما هو موضح أدناه.
لقد نجحنا في إعداد LoadBalancer ، والآن دعونا نتحقق من عملها.
الخطوة 6: اختبار LoadBalancer :

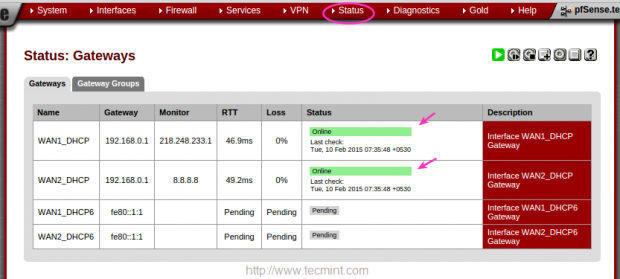

14. للتحقق من Load Balancer ، انتقل إلى “Status” من القائمة العلوية وانقر على “Gateways” للتحقق من أن كلتا القيتواي متصلتين.

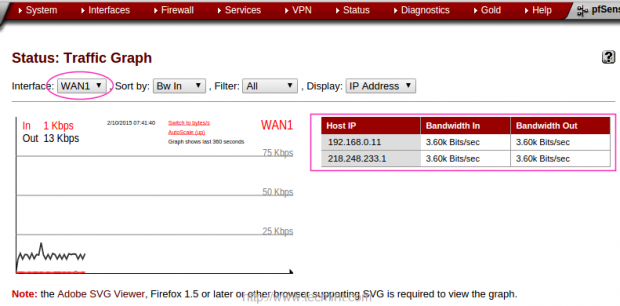

15. للحصول على الرسم البياني في الوقت الفعلي ، يمكننا استخدام “Traffic Graph” تحت قائمة “Status“.
الخطوة 7: إعداد تجاوز الفشل باستخدام Pfsense :
16. لإعداد الفشل في Pfsense ، نحتاج إلى إنشاء Tier مختلفة ، والانتقال إلى قائمة “System” واختيار “Routing“.
هناك يمكننا أن نرى Gateways معينًا بالفعل لـ LoadBalancer ، لذلك دعنا ننشئ مجموعتين لتجاوز الفشل الآن.
اختر “Groups” ضمن System: Gateway Groups . سنقوم هنا بإنشاء مجموعتين ، المجموعة الأولى التي سنقوم بإنشائها لـ WAN1 والمجموعة الثانية لـ WAN2 ، إذا فشل WAN1 ، فستتحول تلقائيًا إلى WAN2 والعكس صحيح.

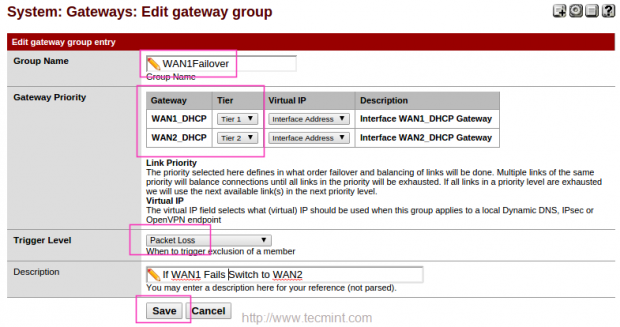

إنشاء مجموعة باسم WAN1Failover ، اختر WAN1 مع Tier1 و WAN2 مع Tier2 ، إذا فشل WAN1 فإنه سيتم التبديل إلى WAN2. اختر “Packet Loss ” لـ “Tigger Level” ، عند الرد على ping على فقدان حزمة DNS ، سيتحول إلى WAN2.

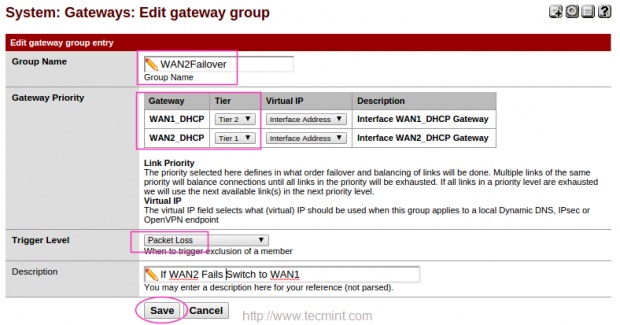

17. اتبع نفس التعليمات المذكورة أعلاه لإنشاء مجموعة WAN2Failover. اختر WAN2 مع Tier2 و WAN2 مع Tier1 ، في حالة فشل WAN2 في التبديل إلى WAN1. اختر “Packet Loss” لـ Trigger Level. هنا عندما يفشل الأمر ping على DNS ، سيتحول إلى WAN1.

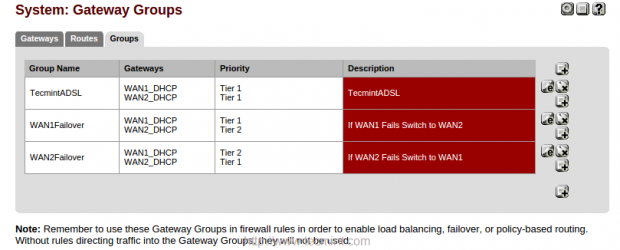

الآن ، سنحصل على ثلاث مجموعات ، أولاً من أجل LoadBalancing ، والثاني والثالث لـ Failover.
الخطوة 8: تكوين قواعد جدار الحماية لتجاوز الفشل :
18. الآن ، نحن بحاجة إلى تعيين قواعد جدار الحماية لتجاوز الفشل ، لتكوين قواعد جدار الحماية انتقل إلى “Firewall” واختيار “Rules“. ضمن شبكة LAN ، يتعين علينا إضافة قواعد جديدة لتجاوز الفشل.

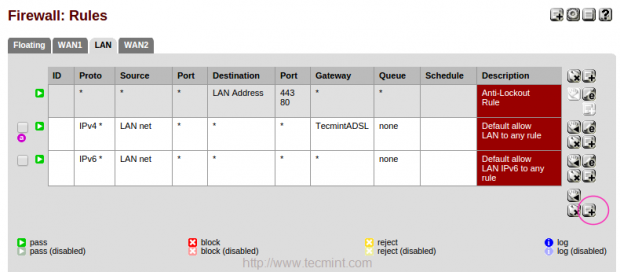

انقر على + رمز في الجانب الأيمن لإضافة قواعد جديدة.

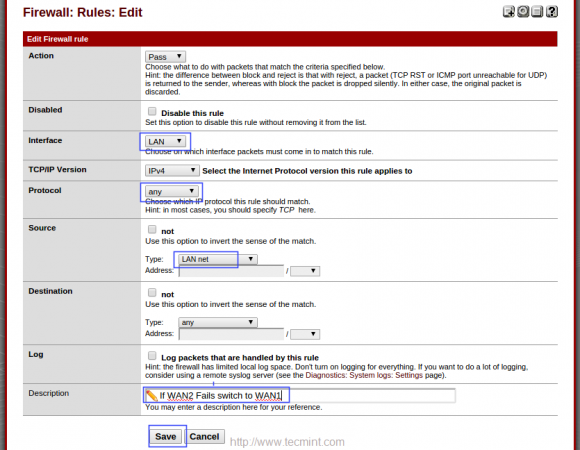

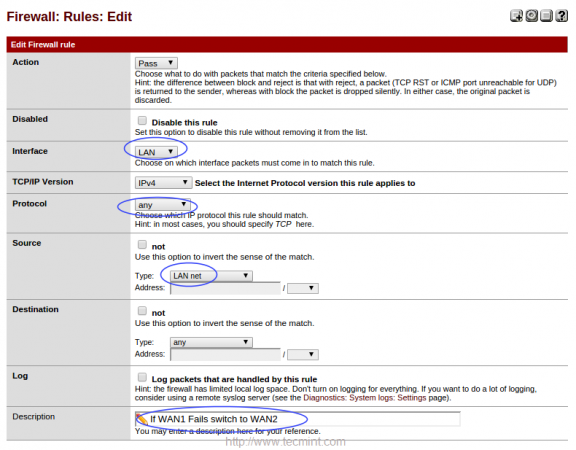

قم بإجراء تغييرات على الخيارات أدناه :
- Interface = LAN
- Protocol = any
- Source = LAN net
- Description = وصف أي وقت حدث فية الفشل.

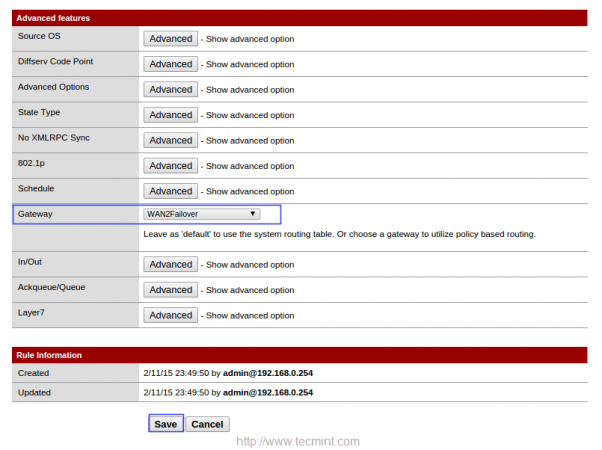

تحت الإعدادات المتقدمة advance للبوابة Gateway اختر WAN1Failover وحفظ ، كرر نفس التعليمات لتكوين WAN2Failover.

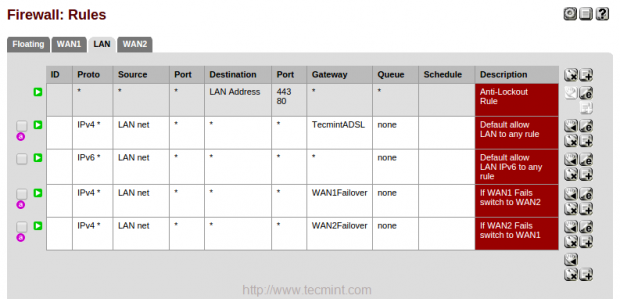

19. بعد إضافة القواعد أعلاه ، يمكنك رؤية القواعد المدرجة أدناه لكل من LoadBalancer و Failover.

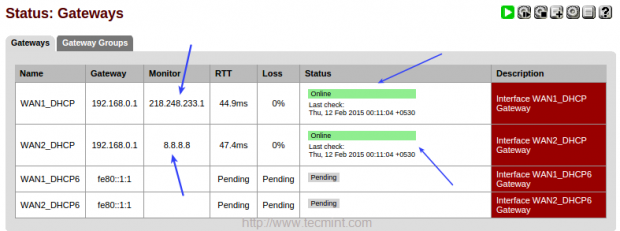

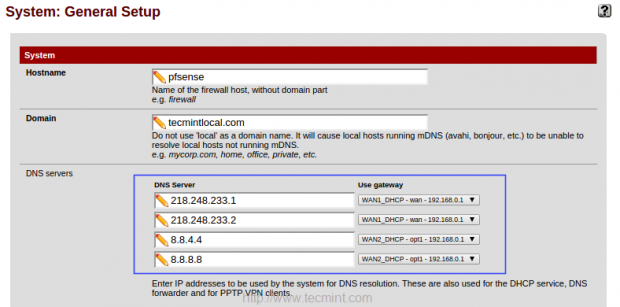

20. حان الوقت الآن لتعيين خادم DNS واحد على الأقل لـ Gateway وتطبيق التغييرات والتأكد من التحقق من حالة الـ Gateway .
من قائمة “System” اختر “General Setup” وتحقق من DNS على التوالي ، والتي قمنا بتعيينها تحت الـ gateway .
اختر قائمة “Status” وانقر على “Gateways” للحصول على الحالة.
هكذا نكون قد شرحنا بنجاح الفشل في pfsense وكيفية تجاوزة .
استنتاج :
يمكن استخدام إعداد LoadBalancer و Failover أعلاه في المنزل أو المكتب فقط إذا كان لديك اتصال ISP ثنائي.
بدلاً من دفع ثمن جهاز التوجيه المخصص ذو العلامة التجارية LB مع خيارات LB ، يمكننا استخدام هذا الإعداد لإنشاء LB مع تجاوز الفشل بنجاح …
