The Dude :

هو خادم المراقبة لشبكة قوية من MikroTik. غالبية الناس أراهم لا يستخدمونه إلا لمراقبة أجهزة الراوتر الخاصة بهم من MikroTik والأجهزة اللاسلكية.

في هذا المقال ، سأقدم لكم مجموعة متنوعة من الطرق التي أستخدم فيها The Dude للاستعلام عن قيم SNMP من العديد من أنواع الأجهزة المختلفة.

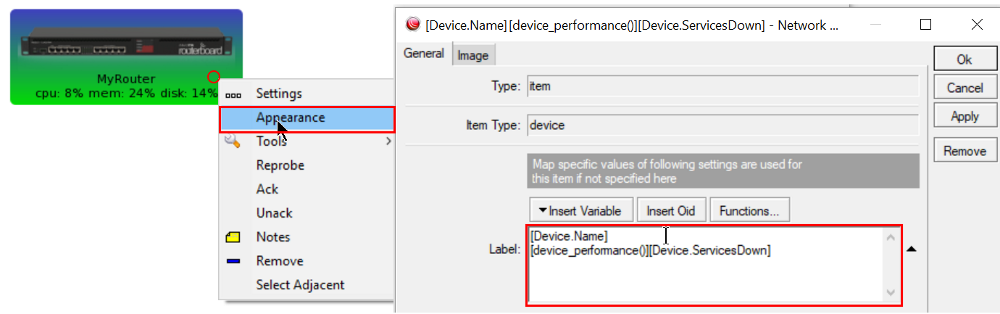

يقوم The Dude أحيانًا (إذا كانت بيانات اعتماد SNMP صحيحة) بعرض وحدة المعالجة المركزية (CPU) ، واستخدام الذاكرة والقرص لأجهزة المراقبة.

حيث يتم تقديم هذه البيانات في تصنيف الجهاز.

لاحظ الصورة التالية :

The Dude

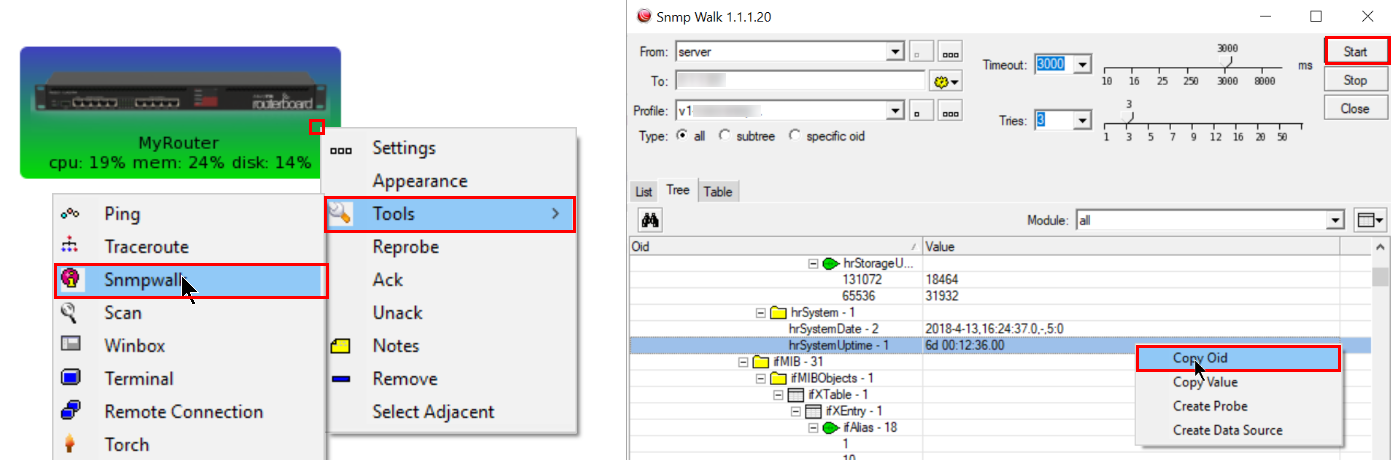

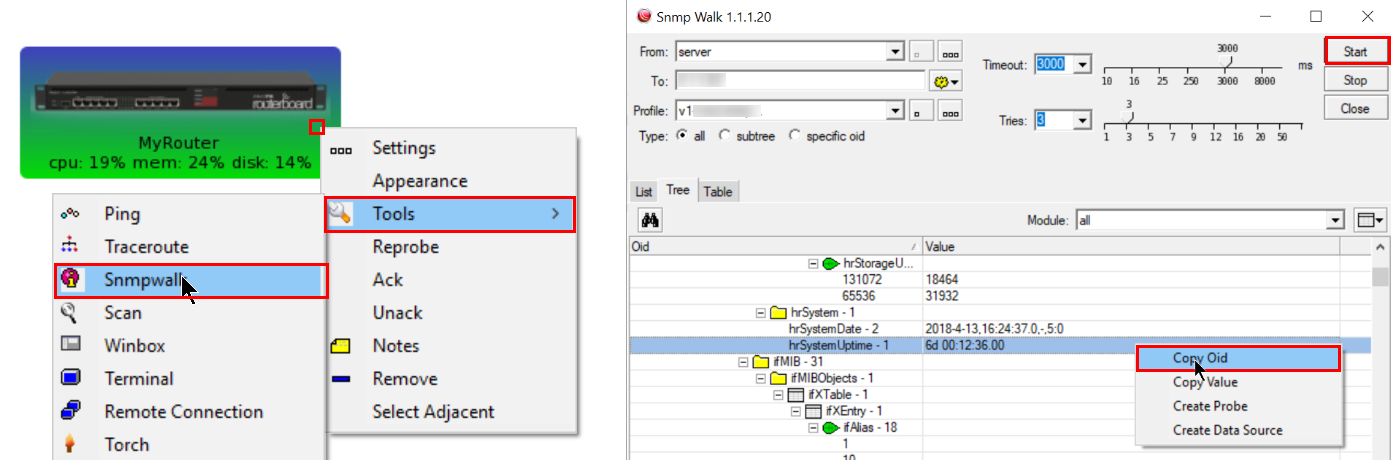

أسلوب آخر ستستخدمه للعثور على القيم التي تريد تقديمها في الملصق هو تشغيل snmpwalk على الجهاز.

snmpwalk

إذا أردنا تقديم قيمة SNMP هذه في ملصقنا ، استخدم الدالة oid () الملتفة بين أقواس مربعة مثل هذه.

Uptime: [oid("1.3.6.1.2.1.25.1.1.0")]

بعد أن أصبح لديك هذا المفهوم ، دعنا نلقي نظرة على بالاسفل بعض الأمثلة لبيانات SNMP من مجموعة متنوعة من الأجهزة.

MikroTik RB2011 Router :

هنا قمت بتجميع بعض البيانات المفيدة التي قدمها جهاز التوجيه RouterBoard MikroTik RB2011. إنها مبالغة بعض الشيء ولكنها تعطيك فكرة عما هو ممكن.

[Device.Name]
[oid("1.0.8802.1.1.2.1.3.4.0")]
Identity: [oid("1.3.6.1.2.1.1.5.0")]
RoS Version: [oid("1.3.6.1.4.1.14988.1.1.7.4.0")]
CPU: [oid("1.3.6.1.2.1.47.1.1.1.1.7.65536")] [oid("1.3.6.1.4.1.14988.1.1.3.14.0")]MHz
Voltage: [oid("1.3.6.1.4.1.14988.1.1.3.8.0")/10] V
Temperature: [oid("1.3.6.1.4.1.14988.1.1.3.10.0")/10] C
Serial#: [oid("1.3.6.1.4.1.14988.1.1.7.3.0")]
Clock: [oid("1.3.6.1.2.1.25.1.2.0")]
Uptime: [oid("1.3.6.1.2.1.25.1.1.0")]
[device_performance()][Device.ServicesDown]

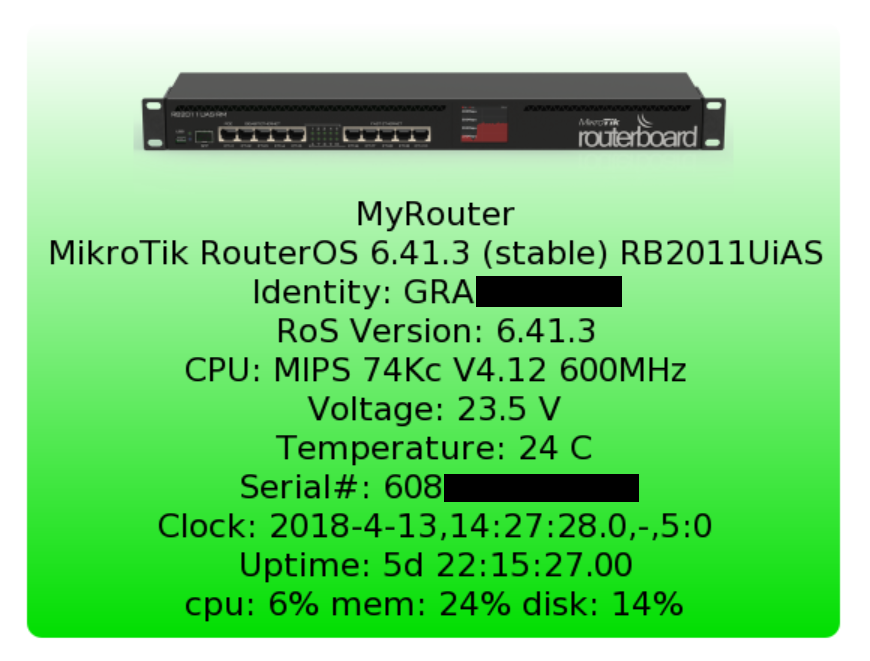

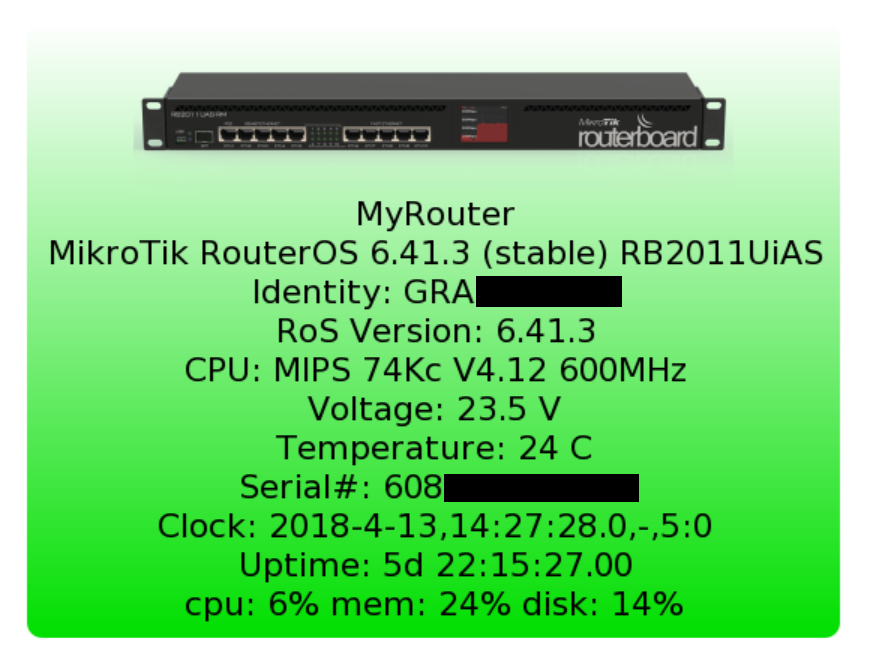

يظهر على خريطة شبكة The Dude التسمية أعلاه تبدو مثل هذا. قمت أيضًا بتحميل صورة RB2011 وإضافتها.

The Dude

Ubiquiti AirFiber AF-5X :

يوضح هذا المثال سويات إشارة استلام chain0 وchain1 وتردد frequency المركز اللاسلكي لوصلة AirFiber PtP اللاسلكية.

[Device.Name]
Freq: [oid("1.3.6.1.4.1.41112.1.3.1.1.5.1")/1000] MHz
RSSI: [oid("1.3.6.1.4.1.41112.1.3.2.1.11.1")]/[oid("1.3.6.1.4.1.41112.1.3.2.1.14.1")] dB
[device_performance()][Device.ServicesDown]

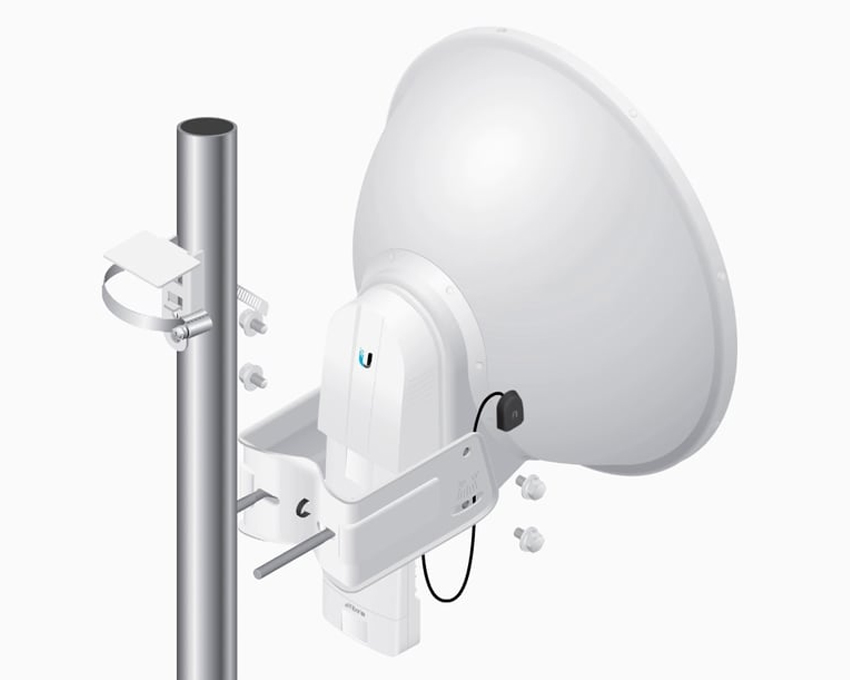

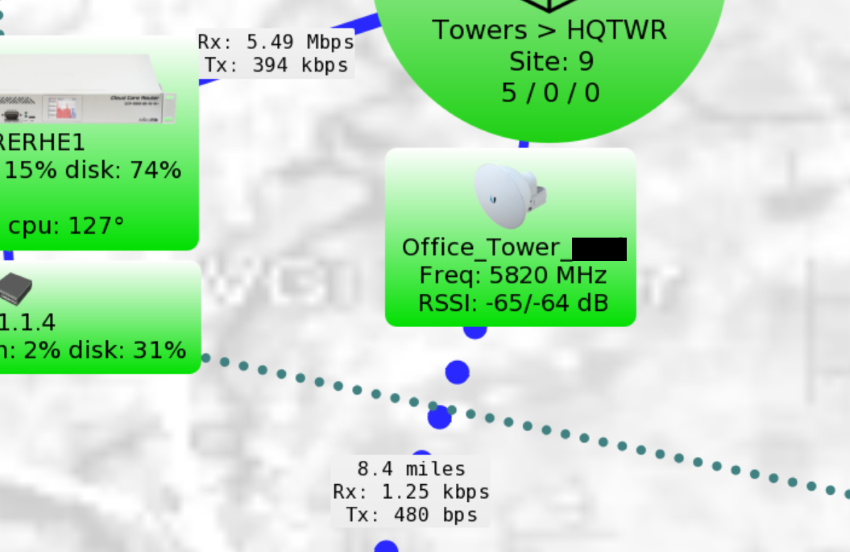

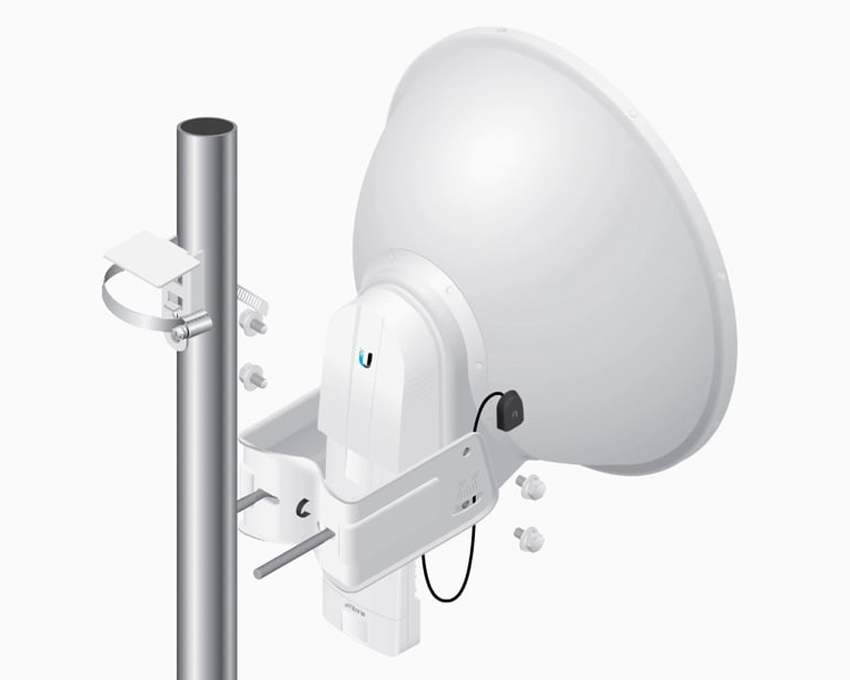

إليك ما يبدو عليه هذا الجهاز فعليًا وما يبدو عليه الملصق على خريطة The Dude.

ubnt-af-5x-23db-antenna

ubnt-airfiber-rssi-labels

CyberPower UPS w/ RMCARD205 :

يوضح هذا المثال كيف يمكنك استخدام بيانات SNMP لتجميع وقت تشغيل البطارية ودرجة الحرارة والجهد من جهاز UPS CyberPower Rack Mount.

لقد اضطررت إلى إجراء بعض التباعد للحصول على التصنيفات والقيم لترتيبها بشكل صحيح.

[Device.Name]

AC Source Voltage:               [oid("1.3.6.1.4.1.3808.1.1.1.3.2.1.0")/10]V
 Battery Capacity:               [oid("1.3.6.1.4.1.3808.1.1.1.2.2.1.0")]%
   Battery Temp:                 [round((( oid("1.3.6.1.4.1.3808.1.1.1.2.2.3.0") / 10 ) * 1.8 ) + 32)] F
Battery Runtime:     [oid("1.3.6.1.4.1.3808.1.1.1.2.2.4.0")]

[device_performance()][Device.ServicesDown]

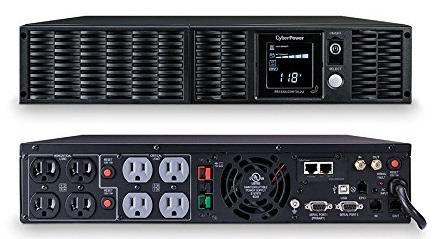

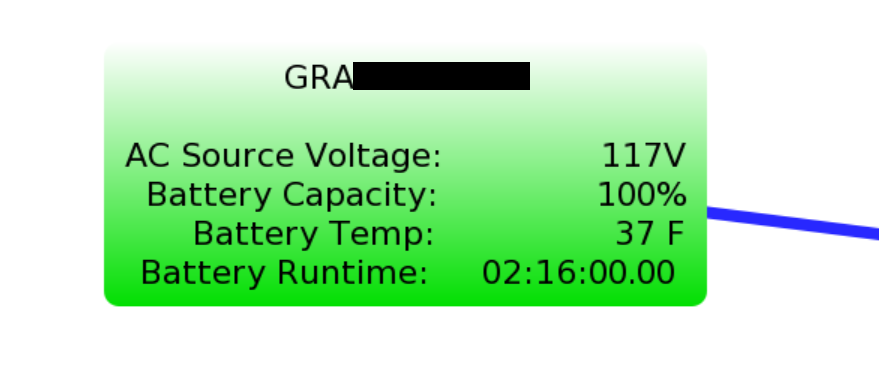

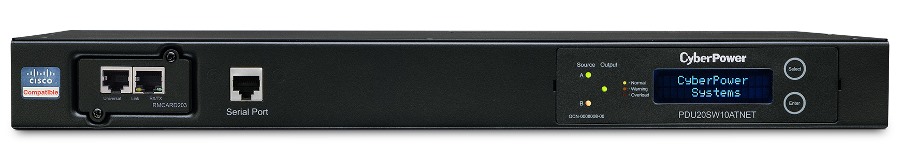

هنا صورة للجهاز والعلامة كما قدمت على The Dude.

cyberpower-ups-label

cyberpower ups

Cordex CXCM Remote Power/Battery Controller :

هذا هو مثال أكثر تخصصًا من وحدة التحكم CXCM Power التي تتولى شحن بطارية جهاز التحكم عن بعد وإمدادات الطاقة.

[Device.Name]
[device_performance()][Device.ServicesDown]
[oid("1.3.6.1.4.1.7309.4.1.6.2.2.1.4.1")]: [oid("1.3.6.1.4.1.7309.4.1.6.2.2.1.3.1")/100]V
[oid("1.3.6.1.4.1.7309.4.1.6.2.2.1.4.2")]: [oid("1.3.6.1.4.1.7309.4.1.6.2.2.1.3.2")/100]A
[oid("1.3.6.1.4.1.7309.4.1.6.2.2.1.4.3")]: [oid("1.3.6.1.4.1.7309.4.1.6.2.2.1.3.3")/100]V
[oid("1.3.6.1.4.1.7309.4.1.6.2.2.1.4.4")]: [oid("1.3.6.1.4.1.7309.4.1.6.2.2.1.3.4")/100]A
[oid("1.3.6.1.4.1.7309.4.1.6.2.2.1.4.5")]: [oid("1.3.6.1.4.1.7309.4.1.6.2.2.1.3.5")/100]V
[oid("1.3.6.1.4.1.7309.4.1.6.2.2.1.4.6")]: [oid("1.3.6.1.4.1.7309.4.1.6.2.2.1.3.6")/100]C
[oid("1.3.6.1.4.1.7309.4.1.6.2.2.1.4.7")]: [oid("1.3.6.1.4.1.7309.4.1.6.2.2.1.3.7")/100]
[oid("1.3.6.1.4.1.7309.4.1.6.2.2.1.4.8")]: [oid("1.3.6.1.4.1.7309.4.1.6.2.2.1.3.8")/100]%
[oid("1.3.6.1.4.1.7309.4.1.6.2.2.1.4.9")]: [oid("1.3.6.1.4.1.7309.4.1.6.2.2.1.3.9")/100]%
[oid("1.3.6.1.4.1.7309.4.1.6.2.2.1.4.10")]: [oid("1.3.6.1.4.1.7309.4.1.6.2.2.1.3.10")/100]A
[oid("1.3.6.1.4.1.7309.4.1.6.2.2.1.4.11")]: [oid("1.3.6.1.4.1.7309.4.1.6.2.2.1.3.11")/100]V
[oid("1.3.6.1.4.1.7309.4.1.6.2.2.1.4.12")]: [oid("1.3.6.1.4.1.7309.4.1.6.2.2.1.3.12")/100]
[oid("1.3.6.1.4.1.7309.4.1.6.2.2.1.4.13")]: [oid("1.3.6.1.4.1.7309.4.1.6.2.2.1.3.13")/100]
[oid("1.3.6.1.4.1.7309.4.1.6.4.2.1.4.1")]: [oid("1.3.6.1.4.1.7309.4.1.6.4.2.1.3.1")/100]V

======= Begin Alarms =======
[if(oid("1.3.6.1.4.1.7309.4.1.5.5.2.1.3.1") =0, "", oid("1.3.6.1.4.1.7309.4.1.5.5.2.1.4.1"))]
[if(oid("1.3.6.1.4.1.7309.4.1.5.5.2.1.3.2") =0, "", oid("1.3.6.1.4.1.7309.4.1.5.5.2.1.4.2"))]
[if(oid("1.3.6.1.4.1.7309.4.1.5.5.2.1.3.3") =0, "", oid("1.3.6.1.4.1.7309.4.1.5.5.2.1.4.3"))]
[if(oid("1.3.6.1.4.1.7309.4.1.5.5.2.1.3.4") =0, "", oid("1.3.6.1.4.1.7309.4.1.5.5.2.1.4.4"))]
[if(oid("1.3.6.1.4.1.7309.4.1.5.5.2.1.3.5") =0, "", oid("1.3.6.1.4.1.7309.4.1.5.5.2.1.4.5"))]
[if(oid("1.3.6.1.4.1.7309.4.1.5.5.2.1.3.6") =0, "", oid("1.3.6.1.4.1.7309.4.1.5.5.2.1.4.6"))]

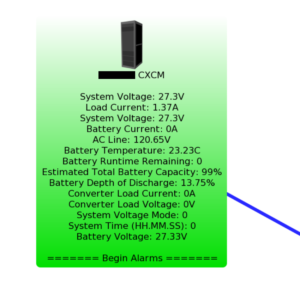

The Device on “The Dude” w/ above Custom Label

cxcm-dude-label

cordex_CXCM_overview

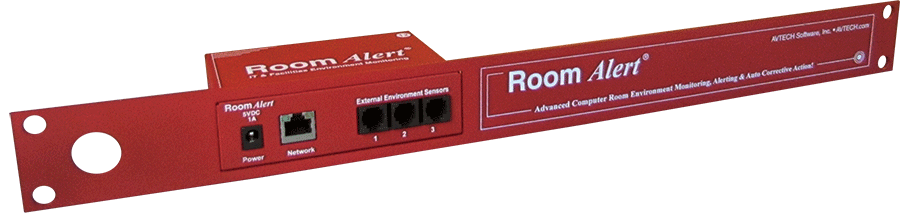

AVTech Environmental Monitor :

[Device.Name]
[device_performance()][Device.ServicesDown]

[oid("iso.org.dod.internet.private.enterprises.20916.1.7.1.1.2.0")] Temp: [tempager_sensor1_temp()] F
[oid("iso.org.dod.internet.private.enterprises.20916.1.7.1.2.1.3.0")] Temp: [tempager_sensor2_temp()] F
[oid("iso.org.dod.internet.private.enterprises.20916.1.7.1.2.2.3.0")]: [tempager_sensor3_temp()] F
# tempager_sensor1_temp() function
round(oid("1.3.6.1.4.1.20916.1.7.1.1.1.2.0")/100)

cyberpower-ats-avtech-environmental-monitor

AVTECH_Room_Alert_12ER

التلخيص .. التسميات والظائف :


مع هذا المثال التالي قمت بتعبئة مكالمات OID () إلى عدة وظائف قابلة لإعادة الاستخدام. إذا كان لديك العديد من الأجهزة التي تشترك في نفس التصنيف ، فهذا يعتبر أسلوبًا أفضل.

إذا كنت ترغب في إجراء تغييرات على ما هو معروض في التصنيف ، فيجب عليك فقط تعديل الوظيفة المسماة بدلاً من تصنيف كل جهاز.

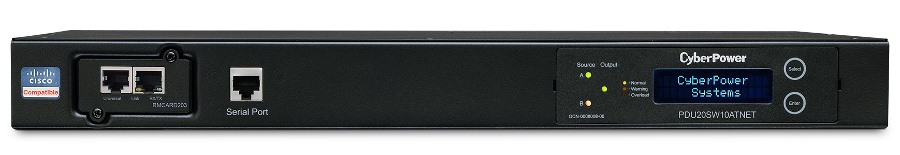

CyberPower ATS PDU (Auto Transfer) :

[Device.Name]
[device_performance()][Device.ServicesDown]

[oid("iso.org.dod.internet.private.enterprises.20916.1.7.1.1.2.0")] Temp: [tempager_sensor1_temp()] F
[oid("iso.org.dod.internet.private.enterprises.20916.1.7.1.2.1.3.0")] Temp: [tempager_sensor2_temp()] F
[oid("iso.org.dod.internet.private.enterprises.20916.1.7.1.2.2.3.0")]: [tempager_sensor3_temp()] F

The label_cyberpower_atspdu() Function

concatenate("SrcA: ", cyberpower_ats_srca_voltage(), "v | SrcB: ", cyberpower_ats_srcb_voltage(), "v")

The cyberpower_ats_srca_voltage() Function

round(
    oid("1.3.6.1.4.1.3808.1.1.5.2.2.2.1.5.1") / 10
)

The cyberpower_ats_srcb_voltage() Function

round(
    oid("1.3.6.1.4.1.3808.1.1.5.2.2.2.1.5.2") / 10
)

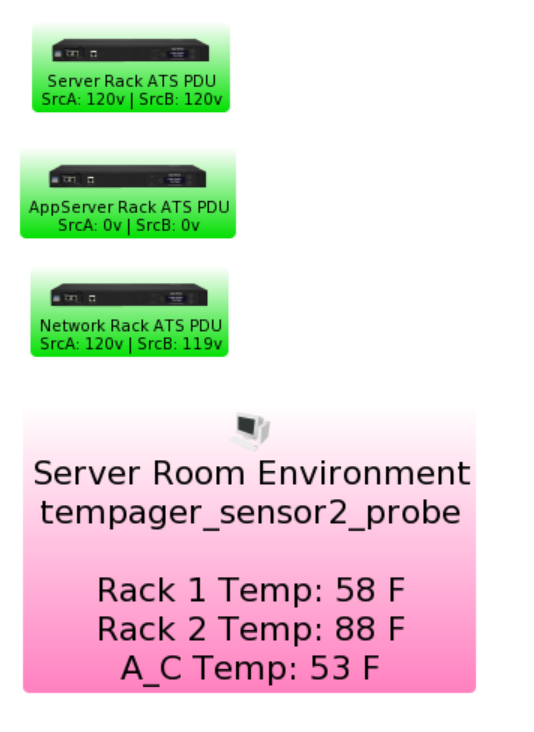

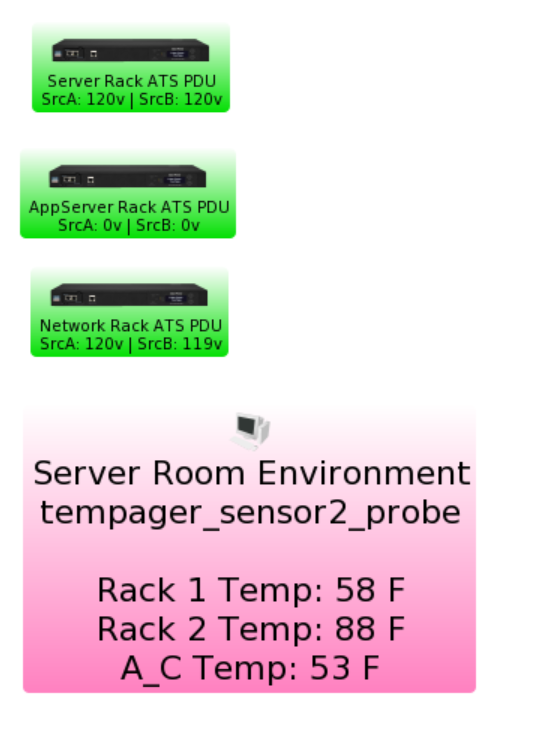

كما ترون الصيغة مختلفة ، يجب أن تكون ملتصقة جميع البيانات التي تم إخراجها معا. يمكن رؤية أجهزة ATS على الخريطة بالإضافة إلى AVTech Room Monitoring في الصورة أعلاه.

خوادم PowerEdge من Dell

يمكنك الوصول (عبر SNMP) إلى ثروة من البيانات حول الخوادم طراز PowerEdge من Dell في حالة تثبيت وتهيئة ميزة Windows Server SNMP مع أدوات OpenManage من Dell.

تتوفر بيانات SNMP مثل درجة الحرارة ، وحدة تحكم RAID ، القرص ، وإمدادات الطاقة ، وحالات مروحة الهيكل.
