انواع توصيلات كابل الشبكة UTP وكيف يتم توصيل كل نوع منها على الشبكات

انواع توصيلات كابل الشبكة UTP وكيف يتم توصيل كل نوع منها على الشبكات

يتسائل الكثير من مختصي الشبكات عن سبب وجود نوعين من التوصيلات لكيبلات الشبكة !! فما هي هذي النوعين من التوصيلات وكيف يتم كل نوع ؟

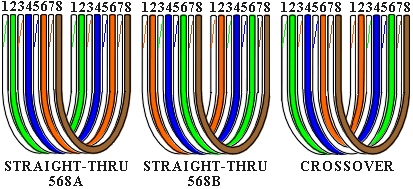

النوع الاول :-


1- Straight : وهو يكون بين جهازين مختلفين مثلاً : Pc + Switsh أو Switsh + Router و غيرها

ويكون الترتيب للأسلاك كالتالي :-
وهذه الألوان هي المتعارف عليها والتي تعمل بين جهاز الكمبيوتر والراوتر أو المودم
1- ابيض برتقالى Tx
2- برتقالى Tx
3- ابيض أخضر Rx
4- ازرق
5- ابيض ازرق
6- اخضر Rx
7- ابيض بني
8- بنى

ويوجد ترتيب مختلف عن ذلك بالنسبة للتوصيل Straight ولكن هذا هو الشائع على ما اعتقد و اى ترتيب يجب مراعاه فيه رقم 1 و 2 و 3 و 6 حيث انهم هم المتخصصين فى استقبال ونقل البيانات DATA .

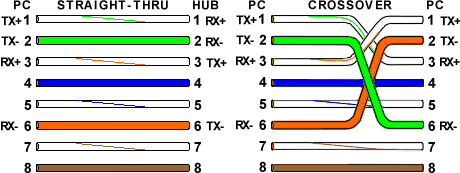

2- Cross : وهو لتوصيل جهازين متشابهين ببعض مثل ( Router + Router ) او غيرها وكذلك للدخول Consoul على اى Devices

و ترتيبها كالتالى :-

الطرف الاول :

1- Tx ابيض برتقالي
2- Tx برتقالى
3- Rx ابيض اخضر
4- ازرق
5- ابيض ازرق
6- Rx اخضر
7- ابيض بنى
8- بنى

الطرف الاخر :

1- ابيض اخضر Rx
2- اخضر Rx
3- ابيض برتقالى Tx
4- ازرق
5- ابيض ازرق
6- برتقالى Tx
7- ابيض بنى
8- بنى

انواع توصيلات كابل الشبكة UTP

انواع توصيلات كابل الشبكة UTP
انواع توصيلات كابل الشبكة UTP

انواع توصيلات كابل الشبكة UTP

الى هنا نكون وصلنا الى نهاية موضوعنا اليوم انواع توصيلات كابل الشبكة UTP
