هذه المقالة سوف تعطي مثالا على كيفية إعداد mikrotik bridge على routerboard.

يمكن تطبيق هذه التقنية على أجهزة mikrotik لديها أكثر من واجهة interfaces واحدة. قبل تنفيذ هذا الموضوع ، تأكد من فهم كيفية عمل السويتش من هنا .

حسنا لنبدأ. المتطلبات المسبقة :

  • تأكد من دعم ميزة البريج على جهاز الراوتر الخاص بك
  • يحتوي جهازك على أكثر من واجهة interface واحدة

لوحة routerboard تبدو وكأنها مفتاح ، لماذا نحتاج إلى إنشاء بريدج؟

يمكننا فقط توصيل كابل ويعمل مثل السويتش العادي؟

هل تعلم أن هناك عنوان MAC مرتبط بكل واجهة من لوحات routerboard لديك؟ نعم ، على كل منفذ / واجهة.

لماذا في كل port؟ لأن جهاز التوجيه هو جهاز توجيه بشكل أساسي ، والموجه هو شبكات الاتصال ، وستتصل كل واجهة بالشبكة ، وتعمل كل واجهة على الشبكة كبوابة للعملاء في الشبكة. لذلك تحتاج كل واجهة إلى عنوان IP (layer3) وبالتالي فهي تحتاج إلى معالجة layer 2 أيضًا.

لأن التصميم الأساسي لجهاز routerboard هو جهاز router، وهدفنا هو إنشاء شبكة layer 2 (شبكة مع مفتاح) ، نحن بحاجة إلى ميزة البريدج .

مع ميزة البريدج ، فمن الممكن الجمع بين عدة منافذ في جزء واحد. لذلك ، سوف تصبح كافة المنافذ التي يتم وضعها في البريدج مسطح مثل السويتش العادي.

هل يمكنك أن تدلني على كيفية إنشاء بريدج يحتوي على 3 منافذ؟

الخطوات بسيطة للغاية:

  1. إنشاء بريدج (ستصبح هذه الواجهة واجهة رئيسية). لنفترض أننا أنشأنا بريدج اسمه bridge1:
     /interface bridge add name=bridge1 disabled=no protocol-mode=rstp



  2. وضع المنافذ (interfaces) في البريدج (هذه الواجهات interfaces ستصبح واجهات slave ).
    هذه الواجهات الآن تسمى المنفذ ، مثل السويتش العادي. مثال: سيتم وضع ether1-ether3 في البريدج1:

    /interface bridge port add bridge=bridge1 interface=ether1
    /interface bridge port add bridge=bridge1 interface=ether2
    /interface bridge port add bridge=bridge1 interface=ether3



  3. البريدج ميزة مرنة ، يمكننا وضع تقنيات layer2 الأخرى في البريدج . (سوف تصبح هذه الواجهات واجهات slave أيضا).
    على سبيل المثال wifi:

     /interface bridge port add bridge=bridge1 interface=wlan1



ماذا يحدث لعنوان MAC على الواجهات التي انضمت إلى البريدج ؟ لأن الجسر هو جهاز layer2 ، سيتم تجاهل عنوان MAC على كل واجهة

كيفية التحقق من جدول MAC / الاطلاع على عملية تعلم MAC؟

يمكنك فقط مشاهدة علامة تبويب المضيف في قائمة البريدج . أو يمكنك عرض الجدول باستخدام طباعة host bridge/ interface CLI:

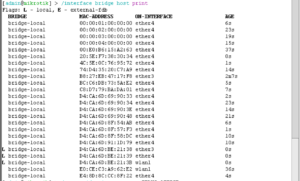

الصورة أدناه هي مثال جدول MAC على bridge mikrotik

mikrotik bridge ما المقصود بنظام الجسور او البريدج في الميكروتك وكيف يتم
