كيف يعمل السويتش او المبدل – مهم جدا للمبتدأين بمجال شبكات الانترنت

في هذه المقالة ، سنتحدث عن فهم كيفية عمل السويتش أو البريدج. هذه هي المعرفة الأساسية التي يجب أن يعرفها مهندس الشبكة.

يعتبر هذا الأمر أساسيًا إلى حد ما ، إذا فشلت في فهم ذلك ، فستواجه صعوبات عند القيام بحل مشكلة في استكشاف الأخطاء وإصلاحها في شبكتك ، خاصةً فيما يتعلق بهذه الأجهزة الدقيقة .

إذن ، ما هو (إيثرنت) السويتش / البريدج ؟

switch هو جهاز layer 2 يُستخدم كمركز (نقطة مركزية) لتوصيل الأجهزة السلكية الأخرى التي تستخدم تقنية ethernet.

انظر الصورة التالية بالاسفل :

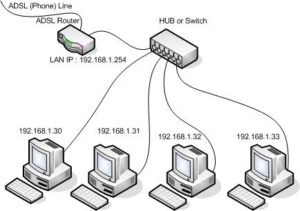

اذا كيف يربط بين الأجهزة؟ توضح الصورة أدناه كيفية اتصال الأجهزة ببعضها البعض من خلال المكثف (switch).

كيف يعمل السويتش او المبدل - مهم جدا للمبتدأين بمجال شبكات الانترنت

iالسويتش يعتبر حل اقتصادي؟

ربما إذا كنت تقارن التكنولوجيا الأخرى مثل إيثرنت عبر كابل متحد المحور.

هل switch حل موثوق؟ إذا قارنت switched-ethernet مع coaxial-ethernet ، فالـ switch بالتأكيد أكثر موثوقية.

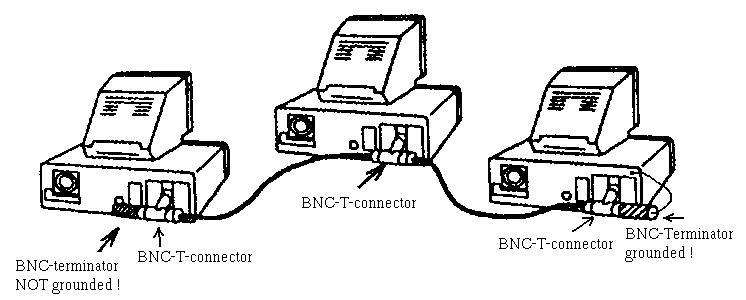

قبل اختراع switch ، تم توصيل أجهزة الكمبيوتر في طوبولوجيا سلسلة daisy-chain. في نهاية الاتصال نضع فاصل من أجل استيعاب الإشارة. انظر الصورة أدناه :

كيف يعمل السويتش او المبدل - مهم جدا للمبتدأين بمجال شبكات الانترنت

لماذا تحولت إيثرنت أكثر موثوقية وأفضل أداء؟

في محوري – إيثرنت (10base2) ، عندما تحدث مشكلة ، من الصعب معرفة مكان الخطأ.

لهذا فالمهندس بحاجة إلى التحقق من الموصل واحدة تلو الأخرى ، الأمر الذي يستغرق وقتا طويلا.

شيء آخر ، إذا تم كسر كابل واحد ، فإن الشبكة بأكملها لن تعمل. لذلك ، تعتبر هشه للغاية.

يستخدم إيثرنت محوري كابلين (الداخلية والخارجية) لنقل واستقبال البيانات إلى الشبكة بأكملها.

هذا يعني اتصال أحادي الاتجاه ، اي لا يمكن للكمبيوتر التلقي والإرسال في نفس الوقت.

وعندما تكون حركة المرور عالية ، يمكنك رؤية العديد من حالات التصادم التي تحدث عند إرسال محطتين في نفس الوقت ، مما قد يؤدي إلى خفض معدل البيانات.

مع switched ethernet ، إذا كسر كبل واحد ، فإنه لن يؤثر على الاتصالات الأخرى. إذا تم كسر منفذ ، يمكن للمستخدم ببساطة توصيل الكابل بمنافذ جيدة أخرى.

من حيث الأداء ، يمكن للآلية داخل محول تمكين اتصال ثنائي الاتجاه ، مما قد يزيد من أداء النظام بأكمله حيث يمكن تجنب الاصطدامات.

فكيف يعمل السويتش ؟

باختصار ، يعمل السويتش عن طريق تحليل رأس الطبقة الثانية layer2 للإطار الوارد.

يحتوي كل إطار إيثرنت على عنوانين: المصدر MAC و MAC الوجهة.

يتعلم المفتاح MAC المصدر للتعرف على المحطة التي تتصل بالمنفذ.

هذا مهم لبناء جدول توجيه MAC على السويتش . هذا الجدول يعتبر سر سحري لكيفية أن يوفر السويتش اتصال مزدوج.

السويتش يقوم  بتحليل عنوان MAC الوجهة ، والبحث عن عنوان MAC الوجهة في جدول MAC ، واتخاذ قرار إعادة التوجيه إلى أي منفذ يجب إعادة توجيه الإطار.

باستخدام هذه الآلية ، لا تستطيع المنافذ الأخرى سماع ما يرسله المنفذ الآخر. وبهذا ، يمكن تحقيق ازدواج كامل.

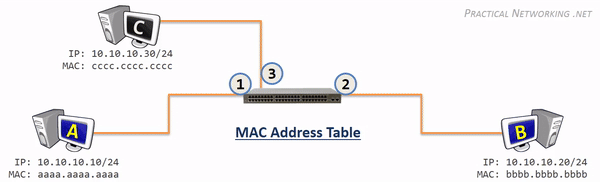

لاحظ الرسوم المتحركة أدناه لفهم عملية تعلم MAC :

كيف يعمل السويتش او المبدل

أنا أرى :

ما الذي يحدث عندما لا يكون عنوان MAC الوجهة متاحًا في جدول MAC ، إلى أي منفذ يتم توجيهه؟

بشكل جيد ، في هذه الحالة ، سيحول السويتش الإطار إلى جميع المنافذ ، متوقعًا أن ترد المحطة على الرسالة ويمكن للسويتش معرفة عنوان MAC الخاص به لتحديث جدول بحث MAC الخاص به.
