تركيب rj45 لكيبل CAT 6 PATCH بطريقة صحيحة – شرح مفصل لطريقة كبسة وتركيبة

اخر تحديث في أغسطس 25, 2021 بواسطة حمدي بانجار

تركيب rj45 لكيبل CAT 6 PATCH بطريقة صحيحة – شرح مفصل لطريقة كبسة وتركيبة

الخطوة رقم 1 :

ينطبق هذا الإجراء بشكل عام على موصلات Cat 6 RJ45. يتم إعطاء طريقة بديلة للموصلات ( اجهزة الكبس للكيبلات ) التي تستخدم “شريط التحميل”.

شاهد هذا بالضغط هنا

الخطوة رقم 2 :

إذا كنت تخطط لاستخدام أغطية بدون حواجز ، فسيكون هذا وقتًا مناسبًا لإدخالهاقبل التركيب . تأكد من أن الاغطية متجة “خارج” ونحو الموصل.

تركيب rj45 لكيبل CAT 6 PATCH بطريقة صحيحة - شرح مفصل لطريقة كبسة وتركيبة

 لمزيد من التفاصيل حول النوعيات هذي أضغط هنا

الخطوة رقم 3 :-

الان قم بنزع الغطاء البلاستيكي عن السلك بمسافة قصيرة باستخدام القطاعه الخاصة بالاسلاك وقم بتفريق الاسلاك الناتجة بعد نزع الغطاء .

قد تجد سلك معدني او موصل بلاستيكي وخيط بين الاسلاك هذي قم بقصة وابعادة وبالنسبة للسلك المعدني فهو يستخدم للتأريض اذا كنت ترغب بتركيب RJ يقبل التاريض من الصواعب او الكهرباء .

تركيب rj45 لكيبل CAT 6 PATCH بطريقة صحيحة - شرح مفصل لطريقة كبسة وتركيبة

تركيب اسلاك الشبكة

الخطوة رقم 4 :-

استخدم مخطط الأسلاك 568-B على كلا طرفي كابل التصحيح القياسي بطريقة straighten .

مخطط كبس اسلاك الشبكة

بالنسبة للكبل النوع crossover ، استخدم مخطط 568-B من طرف واحد و 568 A على الطرف الآخر.

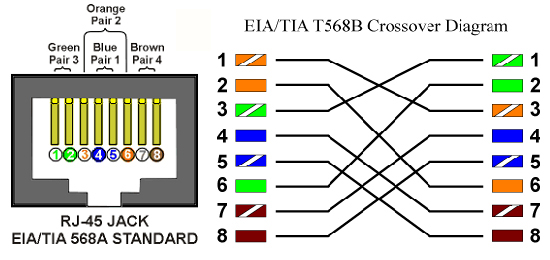

مخطط الاسلاك نوع crossover

الخطوة رقم 5 :

قم الان بتجميع الاسلاك حسب الطرق اعلاه والالوان وقم بشدها لتصبح بوضع مستقيم وغير مائل ثم قم بالترتيب لها وقصها بالقطاعه الخاصة بالاسلاك بمستوى واحد

جهاز قطع اسلاك الشبكة

لوضعها بداخل ال RJ45 كما بالصورة ادناة :

إدخال رأس كابلات الشبكة في الموصل

الخطوة رقم 6 :-

مع مواجهة دبابيس الموصل لأعلى ، أدخل الأسلاك بعناية في الموصل.
قم بتطبيق ضغطة معتدلة من القوة من أجل تثبيت الأسلاك بشكل صحيح على جهات الاتصال الموجودة في جهاز الموصل.

يمكن استخدام شريط التحميل او مايسمى بـ load bar

  1. لاحظ أن شريط التحميل يحتوي على فتحات على جانب واحد بحافة مشفرة في أحد الطرفين.
    يجب أن يواجه الجانب sloted دبابيس داخل الموصل.
    يتم إدخال الأسلاك في نهايتة.
    loadbar-connector-rj45
  2. قم بعقد الأسلاك مجمعة (وفرز) معا بإحكام ، وبين الإبهام والسبابة. أقطع جميع الأسلاك بزاوية حادة من الكابل. استخدم أداة قطع حادة حتى لا “تتشوة” نهايات الأسلاك.
    cut wires before loadbar
  3. امسك شريط الحمل بحيث تواجه الثقوب المتداخلة تجاه الكابل. أدخل الأسلاك من خلال شريط التحميل ، مع مراعاة الاتجاه بعناية. قم بتحريك شريط التحميل لأبعد مسافة ممكنة.
    تركيب اسلاك كيبل الانترنت في RJ45
  4. أقطع نهايات الأسلاك الزائدة مع قطع مستقيم حوالي 0.25 “بعد شريط التحميل. مع مواجهة دبابيس الموصل لأعلى ، قم بتحريك مجموعة أشرطة التحميل إلى الموصل.
    تأكد من أن الأسلاك مثبتة بشكل ثابت حتى نهاية الموصل. يجب أن تكون أسلاك اللون البني على الجانب الأيمن.

الخطوة رقم 7 :-

راقب طرف الموصل للتأكد من إدخال جميع الأسلاك بالكامل. نهاية كل سلك يجب أن تكون على مرأى منك. يجب أن يكون هناك ما يكفي من سترة الكبل ( الغطاء البلاستيكي الواقي له ) داخل الموصل لتثبيتة.

نصيحة: قم بتحريك شريط التحميل إلى الأمام عند الضرورة لتوفير الموضع المثالي.

الخطوة رقم 8 :-

ضع الموصل في أداة التجعيد ، واضغط بقوة حتى يصل المقبض إلى التأرجح الكامل.

لانواع اجهزة الموصل والتي البعض يسميها المكبس لكيبلات الشبكة اضغط هنا

crimping-the-cable

الخطوة رقم 9 :-

كرر العملية على الطرف الآخر باستخدام مخطط الأسلاك المطلوب. تأكد من تحريك الاغطية اللاصقة بشكل مريح فوق الموصلات عند الانتهاء.

الخطوة رقم 10 :-

استخدم دائمًا جهاز اختبار الكابل (testing cable) للتحقق من سلامة التوصيل وصحة التركيب.

لمزيد من انواع الاجهزة الفاحصة اضغط هنا

testing cable

الخطوة رقم 11 :-

تتطلب هذي العملية التدريب الصحيح عليها لانها لو تمت دون تعلم صحيح او خبرة فان مشاكلها على الشبكات قد تصيبك بالاحباط وربما الانهيار العصبي :mrgreen:

أنتهى … تركيب rj45 لكيبل CAT 6 PATCH بطريقة صحيحة – شرح مفصل لطريقة كبسة وتركيبة
