توصيل مصفوفة بطاريات الطاقة الشمسية بطريقة سليمة وتجنب الأخطاء الشائعة في التوصيل

توصيل مصفوفة بطاريات الطاقة الشمسية بطريقة سليمة وتجنب الأخطاء الشائعة في التوصيل

Connect the solar battery matrix properly and avoid common plug-in errors

يتم توصيل البطاريات بنفس طريقة توصيل الخلايا للحصول على قيم جهد وتيار مختلفة .

و المصفوفة تتكون من عدة بطاريات يتم توصيلها ببعض علي التوازي أو التوالي لتحقيق الجهد التصميمي المطلوب .

عند التوصيل علي التوالي Series يتضاعف قيمة الجهد و يظل الأمبير ثابت فمثلآ :

عند توصيل بطاريتين 100 أمبير و جهد 12v علي التوالي يصبح الحهد المجمع 24v و يظل الأمبير 100 .

أما عند التوصيل علي التوازي Parallel يتضاعف الأمبير و يظل الجهد ثابت , فمثلآ :
عند توصيل بطاريتين 100 امبير و جهد 12v علي التوازي يظل الحهد 12v و يصبح الأمبير المجمع 100 .

  1. مهم جدا  أن تكون جميع البطاريات من نفس النوع والحالة إن أمكن ذلك .
    كون هذا يحسن كلا من السلامة والأداء لمصفوفة البطاريات المترابطة فيما بينها البين .
  2. يتم تكوين مصفوفة البطاريات عن طريق التوصيل على التوالي و التوازي و ذلك :
    لتحقيق الجهد و الأمبير المطلوب طبقأ لمواصفات منظم الشحن مثل 12/24/48/96/196V فولت وهكذا .
  3. التوصيل علي التوالي تشمل ربط الاتصال الموجب (+) من بطارية واحدة إلى السالب (-) في البطارية المقابلة. ويستخدم الموجب (+) للبطارية الأولي مع السالب للبطارية الأخيرة للتوصيل الي منظم الشحن.

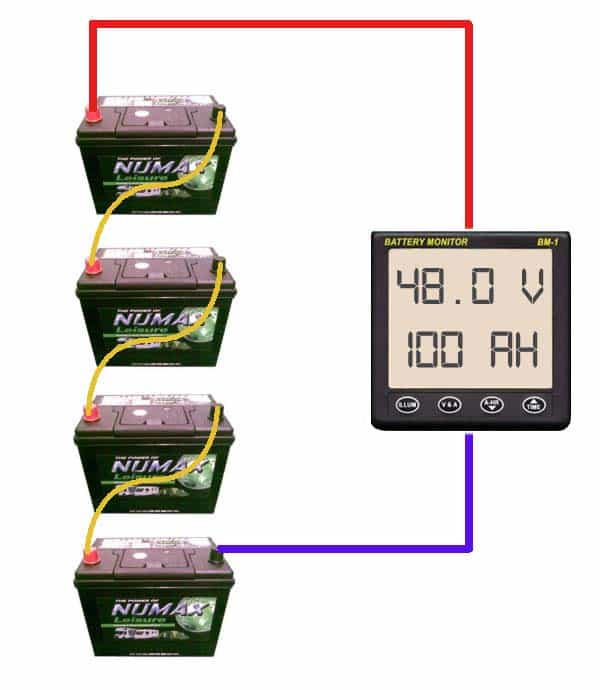

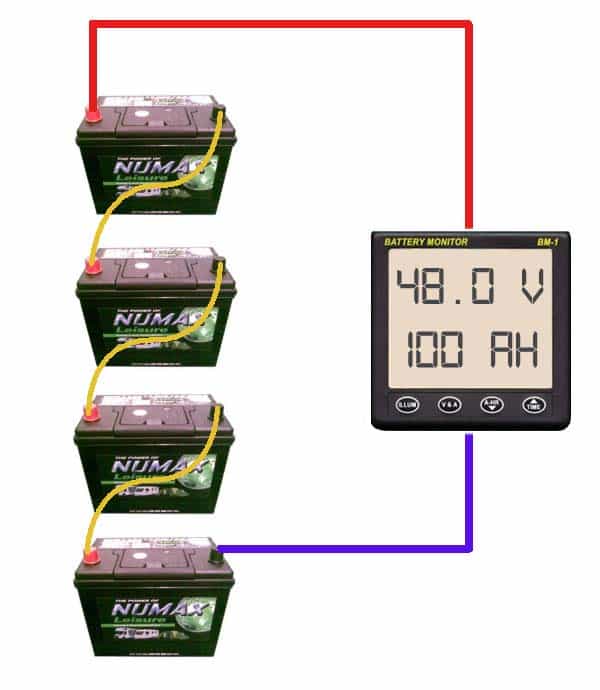

    و كما هو واضح في الصورة :
    حيث تم توصيل 4 بطاريات 100AH جهد 12 فولت للحصول علي مصفوفة جهدها 48 فولت و قدرة 100AHتوصيل مصفوفة بطاريات الطاقة الشمسية
  4. اما التوصيل علي التوازي يشمل ربط الاتصال الموجب (+) من بطارية واحدة مع الاتصال الموجب (+) من البطارية المقبلة , و الشيء نفسه ينطبق على الجانب السلبي. السالب (-) للبطارية الأولى يصل إلى السالب (-) للبطارية المقبلة. و يتم أستخدام القطب الموجب (+) للبطارية الأولي مع السالب للبطارية الأخيرة للتوصيل الي منظم الشحن .
    ربط البطاريات على التوازيو فائدة اتصال النظام في النهايات هو ان تتم دورات الشحن والتفريغ بطريقة متوازنة و زيادة العمر الأفتراضي للبطاريات.

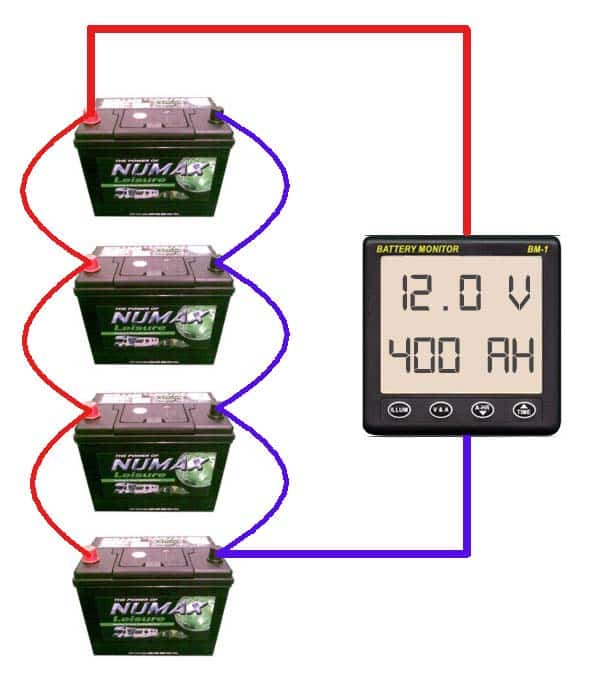

    و كما هو واضح في الصورة :
    تم توصيل 4 بطاريات 100AH جهد 12 فولت للحصول علي مصفوفة جهدها 12 فولت و قدرة 400AH.
  5. بعض الحالات يتم توصيل البطاريات علي التوالي و التوزازي في نفس الوقت .
    حيث يتم عمل مجموعة من السلاسل Strings و السلسلة الواحدة عبارة عن مجموعة من البطاريات يتم توصيلها علي التوالي.
    و جميع السلاسل لها فولت متطابق يعتمد علي مواصفات منظم الشحن.
    أخيرا يتم توصيل هذه السلاسل علي التوازي للوصول الي الأمبير و القدرة التخزينة المطلوبة للمصفوفة , و يتم أستخدام القطب الموجب (+) للسلسلة الأولي مع سالب السلسلة الأخيرة للتوصيل الي منظم الشحن.
    في الواقع طريقة التوصيل هذه طبيعية جدأ , و لأ يجب ابدا ان تزيد عدد السلاسل التي تم توصيلها علي التوازي عن ثلأثة.

التوصيل للبطاريات على التوالي والتوازي

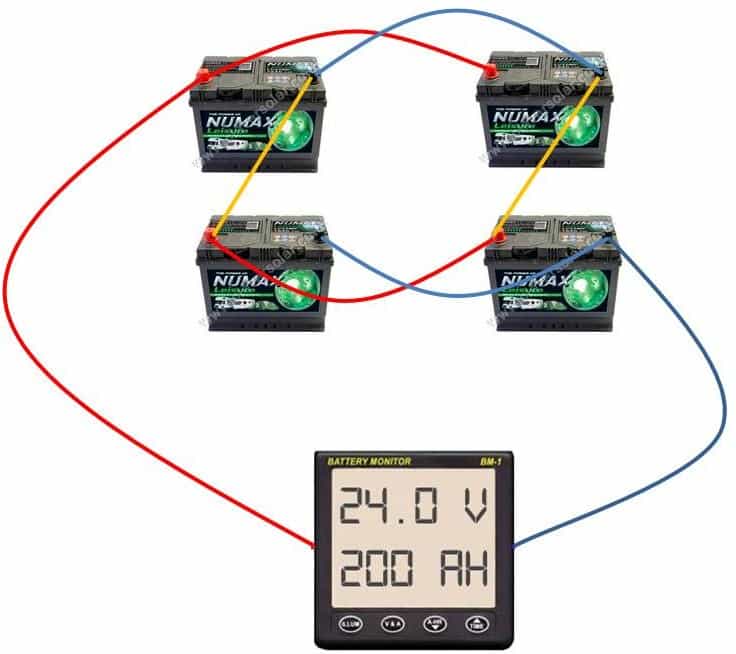

و كما هو واضح في الصورة :

تم توصيل 4 بطاريات 100AH جهد 12 فولت للحصول علي مصفوفة جهدها 24 فولت و قدرة 200AH.

الطريقة الصحيحة لتوصيل البطاريات
توصيل مصفوفة بطاريات الطاقة الشمسية

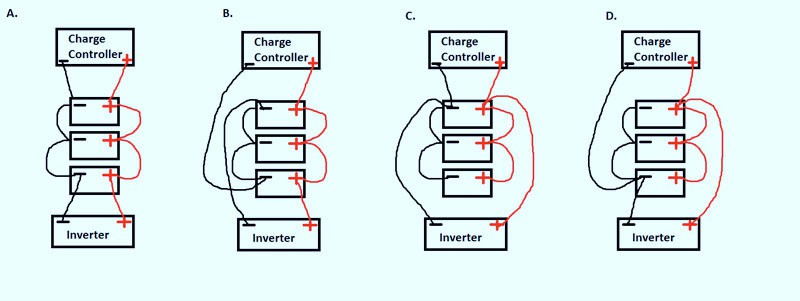

6 – ما هي افضل طريقة لتوصيل للبطاريات من الرسمة؟

في الحالة الأولي A يتم تركيز الشحن في البطارية الأولي مما يتسبب في سخونتها و قصر عمرها, كما يتم تركيز التفريغ في البطارية الأخيرة مما يتسبب في تفريغها قبل باقي البطاريات الحالة B و D هي طرق معقولة للتوصيل حيث يتم الشحن و التفريغ مرورا بكافة البطاريات بالتساوي مما يطيل عمر المنظومة الحالة C هي اسواء و احقر التوصيلات حيث يتم تركيز الشحن و التفريغ علي بطارية واحدة فقط مما يسبب في سرعة سخونتها و قصر عمرها الأفتراضي. ان قام احد بتركيب هذا الشكل عندك فتأكد فورآ انه ضعيف فنيا و لأ يفهم شيء عن الطرق العلمية لتوصيل البطاريات و تبقي في النهاية افضل طريقة لتوصيل منظم الشحن و الأنفرتر عندما يكون هناك بطاريات علي التوازي هو استخدام روزتة power distribution block و لأ يصح الأ الصحيح .

التوصيل السليم للبطاريات
توصيل مصفوفة بطاريات الطاقة الشمسية

اخطاء شائعة في استخدام البطاريات :-

  1. توصيل لمبات الاضاﺀة مباشرة او المودم وشاحنات الهواتف بالبطاريات خارج اطار الانفرترو لكن الانفرتر اساسا يقوم بقطع الكهرباﺀ حينما تصل سعة البطارية الى 30% من سعتها الاجماليه لحمايتها.
    بينما التوصيل المباشر يستهلك سعة البطارية حتى النهاية مما يقلل من عمرها الأفتراضي
  2. تحميل البطارية احمال كبيرة تقوم بتفريغها في وقت قصير جدا !! مثلا بطارية 200 امبير ساعه يتم استخدامها في تكييف قدرته 1200 وات فيتم سحب: 1200/12 = 100 امبير دفعة واحدة في ساعة واحدة فقط هذا التفريغ الكبير يسبب اهلاك للبطارية او ضرر جسيم بها
  3. استخدام منظم شحن يعطي تيار كبير في شحن بطاريه صغيرة بسرعة كبيرة مثلأ :منظم شحن يعطي تيار 60 امبير يشحن بطارية واحدة صغيرة قدرتها 50 امبير في اقل من ساعة هذا الشحن السريع يتلف البطارية سريعا و لذلك يجب استخدام بطاريات سعتها مناسبة مع قدرة منظم الشحن.
    و من المتعارف عليه انه يجب ان لأ يزيد تيار الشحن عن 12% امبير مصفوفة البطاريات, ليتم بذلك شحنها في مدة لا تقل عن 8 ساعات باي حال من الأحوال .
