حساب إحتياج نظام الطاقة الشمسية من البطاريات اثناء تركيب المنظومة الشمسية

حساب إحتياج نظام الطاقة الشمسية من البطاريات اثناء تركيب المنظومة الشمسية

حساب الطاقة الشمسية – بكل بساطة, طبق الخطوات التالية:

(1) حساب كمية الطاقة المستهلكة في اليوم: وذلك بتطبيق المعادلات التالية:
وذلك بتطبيق المعادلات التالية:

العدد × قدرة الجهاز × ساعات العمل= الطاقة التي يستهلكها الجهاز في اليوم.

حساب إحتياج نظام الطاقة الشمسية من البطاريات
حساب إحتياج نظام الطاقة الشمسية من البطاريات

مثال :

4 مصابيح × 10 وات × 6 ساعات = 240 وات
1 تلفاز × 80 وات × 6 ساعات = 480 وات
1حاسوب × 80 وات × 4 ساعات = 320 وات
1 ريسيفر × 20 وات × 6 ساعات = 120 وات
نجمع 240 + 480 +320 +120= 1160 وات في اليوم
إذن إجمالي الطاقة المستهلكة في اليوم هي 1160 وات.يعني 1.16كيلو واط .

-(1) حساب الفقد أثناء التركيب بنسة  30% :-

بطبيعة الحال يوجد فاقد أثناء تركيب أي منظومة كهربائية, والفاقد قد يصل احيانا  الى 30% بسبب التوصيل و جودة الاسلاك ومقاومة البطاريات المستخدمة

وكذلك كفاءة الألواح الشمسية, وعليه فإنه يجب اضافة هذا الفاقد لإجمالي الطاقة المستهلكة في اليوم وذلك بتطبيق احتساب المعادلة التالية :

اجمالي الطاقة المرادة = إجمالي الطاقة المستهلكة في اليوم × 1.3

ولتطبيقها على مثالنا :-
فإن الطاقة المراد توليدها = 1160×1.3 = 1508 وات

ملاحظة لحساب الطاقة يمكنك استخدام هدا التطبيق

-(2) حساب عدد الالواح الشمسية :-

Calculation of solar system requirement of batteries

لمعرفة طاقة الألواح الشمسية يجب قسمة الطاقة المراد توليدها على معدل الإشعاع الشمسي في اليوم للمنطقة التي سيتم تركيب الألواح فيها,ما بين 4 إلى 6.3 وهو من أعلى النسب في العالم.
إذن طاقة الألواح اللازمة = 1508 ÷ 4 = 377 وات.

عدد الألواح = طاقة الألواح اللازمة ÷ قدرة اللوح الذي نريد شراءه,
فمثلا اذا أردنا شراء ألواح 100 وات:
فإن عدد الألواح الشمسية = 377÷100 = 3.77 يساوي تقريبا 4 ألواح 100وات.
أو لوحين 200 وات.

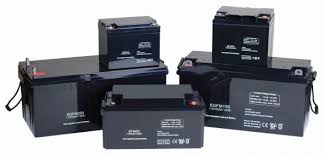

-( 3) حساب عدد البطاريات :-

احتساب عدد البطاريات

سعة البطاريات (أمبير في الساعة ) = { (الطاقة المراد توليدها × عدد الأيام المغيمة (التي سينقطع فيها شحن الألواح) ×1.3 × (ضروري ابقاء 30% من سعة البطاريات للحفاظ عليها) }÷ الفولتية

فمثلا سعة البطاريات في مثالنا على افتراض أن فولتية النظام ستكون 12 فولت =
(1508× 2 “افتراض ان الغيوم ستكون لمدة يومين”× 1.3) ÷ 12= 3920.8÷12 = 326.76 أمبير في الساعة.

اما ادا افتراضنا أن فولتية النظام ستكون 24 فولت =
(1508× 2 “افتراض ان الغيوم ستكون لمدة يومين”× 1.3) ÷ 24= 3920.8÷24 = 163.36 أمبير في الساعة.
في مثالنا هدا سنشتغل بنظام 24 فولط .

لمعرفة عدد البطاريات نطبق العلاقة التالية:
عدد البطاريات = سعة البطاريات ÷ حجم البطارية المراد شراؤها

إذن عدد البطاريات في مثالنا 163.36 ÷ 80 أمبير = 2.042 ويساوي تقريبا بطاريتين 80 أمبير أو بطاريتين 100 أمبير في الساعة.
من الافضل ان يكون نوع البطارية جل ديب سايكل.

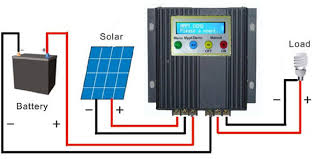

(4) حجم المنظم الشمسي:-

المنظم الشمسي

يتم حسابه كالتالي :

عدد الألواح المخطط تركيبها في المنظومة × Isc (اعلى أمبير شحن للوح)

ففي مثالنا

حجم المنظم الشمسي = 2 × 8.5 = 17 أمبير تقريبا. والفولطية 24 فولط.
ويفضل مضاعفة الحجم لاخذ الاحتياط في المستقبل إذا اردنا توسيع المنظومة للعمل لوقت أطول أو لإضافة اجهزة اخرى.

(5) حساب حجم المحول (من البطارية إلى 220 فولت)

يعتمد حجم المحول (the inverter) على اجمالي قدرة الأجهزة وقت الذروة

ففي مثالنا:

4 مصابيح ×10 وات + 1 تلفاز × 80 وات +1حاسوب × 80 وات+1 ريسيفر × 20 وات = 220 وات.
ويجب اخذ 30% كعامل كفاءة لأداء المحول احتياطا وتختلف باختلاف شركة التصنيع وكفاءتها:
إذن حجم الانفراتر = 220 × 1.3 = 286 وات تقريبا.

ملاحــظة :-

يجب الأخذ بالحسبان قدرة الانفراتر على إمكانية إعطاء بدء تشغيل عالي في حالة تم استخدامه لتشغيل ثلاجة, تلفاز قديم , دينمو …
إذن نحتاج

  • 2 لوح 200 وات.
  • 2 بطارية 100 أمبير
  • منظم شمسي 20 أمبير
  • أسلاك التوصيل
    -الانفراتر بقدرة 300 وات أو أكثر

معلومات تكلفة وقدرة الخلايا الشمسية لمن يرغب :-

ضمان الخلايا 10 سنوات الى 20 سنة
ضمان الانفرتر 2 سنتين
ضمان البطارية 1 سنة
بعد 5 سنوات يتم تغيير البطارية

اليكم ملف اكسل يقوم بعملية الاحتساب بشكل مفصل بمجرد وضع له الارقام للتحميل اضغط هنا

منقول للفائدة مع بعض التنظيم

حساب إحتياج نظام الطاقة الشمسية من البطاريات

الى هنا نكون وصلنا الى نهاية موضوعنا اليوم والذي نتمنى ان ينال رضاكم واعجابكم والى اللقاء في موضوع جديد شيق ورائع وحتى ذلك الحين لاتنسو الاهتمام بصحتكم وحفظكم الله …

اذا اعجبك الموضوع حساب إحتياج نظام الطاقة الشمسية من البطاريات لاتنسى ان تقوم بمشاركتة على مواقع التواصل الاجتماعي ليستفيذ منه الغير,كما نتمنى اشتراككم في قناة الموقع على اليوتيوب بالضغط هنا وكذلك الاشتراك في مجموعة الفيس بوك بالضغط هنا والتيليقرام بالضغط هنا  وكذلك التسجيل بالموقع لتتمكنو من تحميل بعض الملفات الخاصة بالأعضاء كما يمكنكم رفع ملفاتكم مجانا على مركز ملفات حضرموت التقنية بالضغط هنا ولاتترددو في وضع أي استفسارات للرد عليكم .

دمتم بكل ود والسلام عليكم ورحمة الله وبركاتةحضرموت التقنية
