البداية / مايكروتك / راوتربورد مايكروتك / كيفية بناء راديو لاسلكي مخصص مع Mikrotik Routerboard شرح بالصور

كيفية بناء راديو لاسلكي مخصص مع Mikrotik Routerboard شرح بالصور

كيفية بناء راديو لاسلكي مخصص مع Mikrotik Routerboard

جهاز Routerboard هو جهاز خاص بملكية Mikrotik مثبت عليه نظام التشغيل Mikrotik Router.

تمتلك الشركة الكثير من المتغيرات في لوحة التوجيه مصحوبة بمكونات الأجهزة الأخرى مثل البطاقات اللاسلكية ، هوائيات ضفائر ، ومحولات POE ، من أجل نشر أجهزة كاملة كموجهات أساسية أو كمعدات مباني للعملاء من قبل مزودي خدمة الإنترنت.

بالنسبة لهذا المنشور ، سأركز على كيفية بناء راديو مخصص (CPE) باستخدام لوحة توجيه.

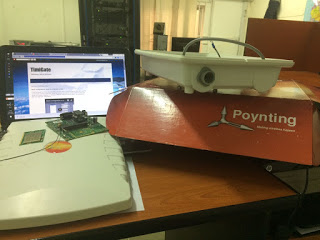

ما هي المتطلبات؟
> جهاز التوجيه: RB411
> غلاف: Poynting
ضفيرة: MMCX إلى N موصل أنثى الحاجز اللاسلكية
> بطاقة لاسلكية: mini pci 350mw

> محول POE: حاقن POE السلبي

كيفية بناء راديو لاسلكي

بعد الحصول على هذه المتطلبات ، يصبح تجميع الراديو اللاسلكي المخصص في الهواء الطلق للأمام بشكل مستقيم.

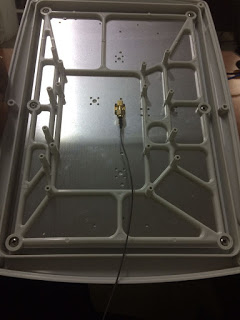

أولاً ، نصلح ضفيرة في لوحة الهوائي على العلبة المحصنة.

كيفية بناء راديو لاسلكي

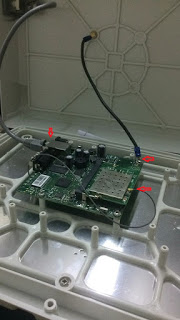

بعد ذلك ، نقوم بإصلاح RB411 RouterBoard على لوحة الهوائي ، وأدخل البطاقة اللاسلكية ، وقم بتوصيل كابل الأرض والمسمار.

ثم يتم توصيل الضفيرة الرئيسية في جهاز PCI الصغير. هناك نصان . والآخر مساعد.

تأكد من توصيل mmcx بحاجز N أنثى إلى الرئيسي وليس المساعد.

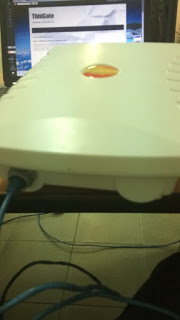

أخيرًا ، نغلق العلبة والمسمار لتركنا مع أداة قوية مكونة لتحمل الرطوبة القاسية.

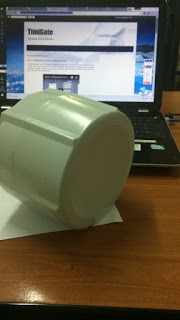

الآن ، على عكس Mikrotik sxt المبين في الصورة أدناه ، يمكن استبدال أي مكون خلل في هذا الراديو بسهولة دون الحاجة إلى استبدال الراديو بأكمله.

هذا يوفر عليك المال ويساعد على تنمية عملك. غالبًا ما يتم نشر أجهزة الراديو هذه بواسطة مزودي خدمة الإنترنت لإنجاز نقطة أو نقطة إلى أجهزة متعددة النقاط.

كيفية بناء راديو لاسلكي مخصص

أنتهى … كيفية بناء راديو لاسلكي مخصص
