اكواد المنتج لميكروتيك لها معناها الخاص. أحيانا لا نفهم حول الغرض من معنى اسم رمز المنتج على Mikrotik. في حين أن رمز المنتج Mikrotik مهم للغاية لمعرفة ما إذا كنا نرغب في شراء أجهزة Mikrotik.

عينة لرمز المنتج Mikrotik RB750 ، RB751Ui-2HnD ، RB951G-2HnD ، RB912UAG – 2HPND ، RB2011UiAS-IN ، CCR1009-8G-1S-1S + ، CRS226-24G-2S + RM ، إلخ.

Code Mikrotik RouterBoard تعرف على رموز المنتج على اجهزة الراوتربورد لشركة ميكروتك

من مثال رمز المنتج mikrotik يمكننا معرفة نوع ، مواصفات الجهاز والتثبيت.

كيف أعرف ما هو رمز المنتج Mikrotik؟

تم توحيد تسمية Mikrotik RouterBoard ، مع التنسيق التالي:

<Board name> <board features> – <a built-in wireless> <wireless card features> – <connector type> – <enclosure type>

<Board name> <feature board> – <wireless congenital> <feature wireless card> – <type connector> – <type of container / chassis>

فيما يلي شرح لكل معلمة:

كمثال :
RB 7 5 0
RB = RouterBoard
7 = تشير إلى اسم السلسلة (سلسلة 700)
5 = يشير إلى عدد كبلات الواجهة (Ethernet و SFP و SFP +)
0 = تشير إلى عدد الواجهات اللاسلكية (mini PCI)
وبالتالي فإن الغرض من RB750 هو ، سلسلة منتجات RouterBoard 700 ، التي صنعت بواجهة إيثرنت 5 وليس لديها واجهة لاسلكية.

ميزات البوردة (Board ) :

تكتب مباشرة بعد اسم البوردة بدون فراغات أو شرطات. الميزات التالية لـ Board  موجودة على رمز المنتج Mikrotik:

  • U – USB
  • P – حاقن طاقة واحد  (PoE out)
  • iحاقن منفذ واحد دون وحدة تحكم (single PoE out)
  • A – المزيد من الذاكرة (ومستوى الترخيص عادة ما يكون أعلى)
  • Hوحدة المعالجة المركزية أكثر قوة CPU
  • G – Gigabit (possibly including a “U”, “A”, “H”, if not used with the “L”)
  • L – Issue light (mild)
  • S – منفذ SFP
  • e – Extensions PCIe interface card
  • x <N> – حيث N هو عدد وحدات المعالجة المركزية مثلا :  CPU cores (x2, x16, x36, etc.)
  • R – MiniPCI or Slot MINIPCIe

Built-in Wireless (Wireless Default) :

إذا تم تجهيز البوردة مع Mikrotik له واجهة لاسلكية محلية ، فإن تنسيق التسمية التالي هو:

<Band> <power_per_chain> <protocol> <number_of_chains>

أو

<Band frequency> <acronym power_per_chain> <protocol name> <number of chain>

في ما يلي شرح لكل رموزة :

bands
  • 5 = 5Ghz
  • 2 = 2.4Ghz
  • 52 = 5Ghz and 2.4Ghz dual band

power per chain

  • (Blank) = “Normal” – <23dBm at 6Mbps 802.11; <24dBm at 6Mbps 802.11g
  • H = “High” – 23-24dBm at 6Mbps 802.11; 24-27dBm at 6Mbps 802.11g
  • HP = “High Power” – 25-26dBm 6Mbps 802.11; 28-29dBm at 6Mbps 802.11g
  • SHP = “Super High Power” – 27 dBm at 6Mbps 802.11a +; + 30 dBm at 6Mbps 802.11g
protocol
  • (Blank) = Card with standard 802.11a / b / g
  • n = Card support 802.11n
  • ac = Card support 802.11ac
number_of_chains
  • (Blank) = single chain
  • D = dual chain
  • T = triple chain

نوع الموصل connector

(فارغ) = موصل خيار واحد فقط
موصل لنوع =MMCX MMCX
U.FL الى U.FL =  لأنواع الموصل U.FL

نوع الحاوية (نوع الحاوية / الهيكل) :-

فيما يلي شرح لنوع container / chassis على رمز المنتج Mikrotik:

BU = لوحة وحدة (بدون غلاف)
RM = حاوية تثبيت الحامل (غلاف مخصص ليتم وضعها على الحامل مع التركيب)
داخل – العلبة المغلقة (غلاف تستخدم لوضع في الأماكن المغلقة دون رف تركيب)
EM – الذاكرة الموسعة (سعة الذاكرة أو أكبر)
LM – ذاكرة خفيفة (سعة الذاكرة أصغر)
BE – حالة الإصدار الأسود (غلاف ذو لون أسود خاص بإصدار خاص)
TC – البرج (الرأسي) حالة (غلاف نوع برج المدرجات)
OUT – outdoor enclosure (غلاف خاص للتثبيت في الهواء الطلق)

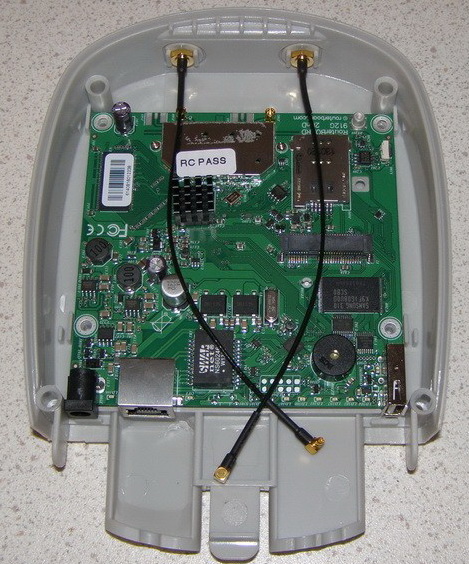

هل اصبت بالصداع  :mrgreen: ؟ .. حسناً ، لنحاول تبسيط ذلك لتحديد رمز منتج واحد طويل هو Mikrotik هو RB912UAG-2HPnD.

RB912uag-2hpnd

RB 912 UAG – 2HPnD


RB = RouterBoard
9 12 = سلسلة البوردات حتى 9
9 1 2 =  واجهة إيثرنت قطعة واحدة
91 2 = يحتوي على واجهة لاسلكية 2 قطعة (افتراضي و miniPCIe)
U AG = لدية منفذ USB
U A G = الذاكرة أكبر
UA G = Port Ethernet نوع جيجابت (10/100/1000)
2 HPnD = 2.4 غيغاهرتز باند
2 HP nD = طاقة عالية
2HP n D = تدعم البطاقة 802.11n
2HPn D = Dual Chain

حسنا ، الآن فهمنا بالفعل كيف تتم تسمية المنتج لـ  Mikrotik. لذا في وقت لاحق عندما نرغب في شراء Mikrotik RouterBoard يمكننا معرفة معلومات مختلفة حول هذه المنتجات ببساطة عن طريق قراءة اسم المنتج فقط.
