WAN Load Balancing and Captive Portal on Pfsense 2

WAN Load Balancing and Captive Portal on Pfsense 2

في هذا الموضوع التعليمي سوف أطلعك على كيفية تهيئة خادم DANAL WAN Load Balancing and Failover باستخدام PFsense 2 مع Captive Portal للمصادقة اللاسلكية.

المتطلبات:

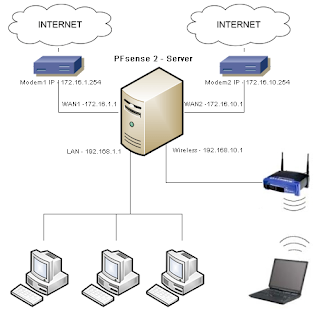

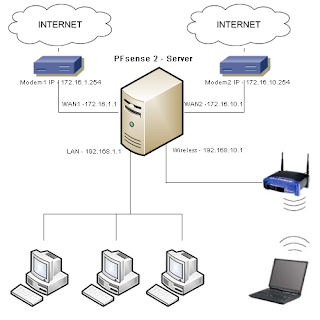

PFsense v2 مع 4 محول شبكة ، 2 اتصال إنترنت

WAN Load Balancing and Captive Portal on Pfsense 2

1.) DUAL WAN تكوين موازنة التحميل :

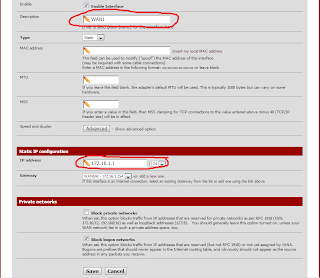

تكوين واجهات الشبكة. انتقل إلى Interfaces> انقر فوق WAN وقم بتغيير اسم WAN إلى WAN1 ، ثم قم بتعيين عنوان IP إلى 172.16.1.1/24

DUAL WAN Load Balancing

تأكد من تعيين بوابة gateway على هذه interface

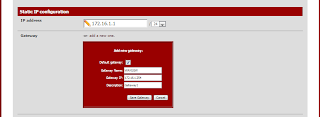

لإضافة gateway على WAN1 ، أدناه على عنوان IP
“add new one” انقر عليها ، وحدد بوابتك إلى 172.16.1.254 وهو عنوان IP الخاص بالمودم 1

افعل الشيء نفسه مع WAN2
قم بتعيين عنوان IP إلى 172.16.10.1/24
gateway 172.16.10.254

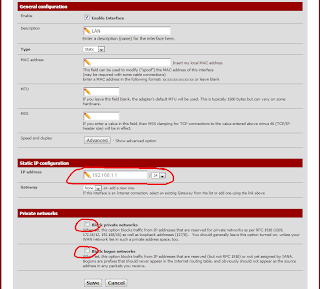

بالنسبة إلى LAN ، عيّن عنوان IP على 192.168.1.1/24 ولاحظ أنه: في هذه الحالة ، لا تضبط أي gateway
تأكد من إلغاء تحديد “block private networks” و “block bogon networks”

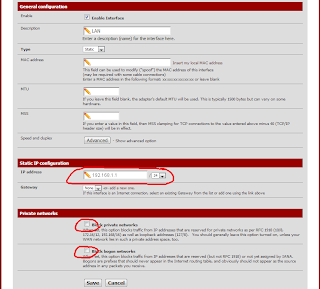

LAN

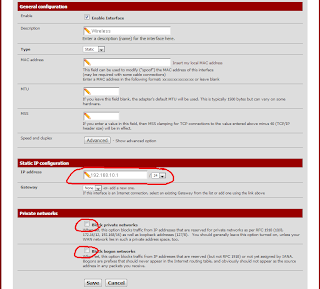

للـ Wireless Interface
تعيين عنوان IP إلى 192.168.10.1
أيضا لايوجد  gateway على هذه الـ interface

Wireless

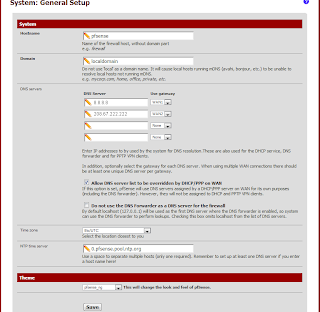

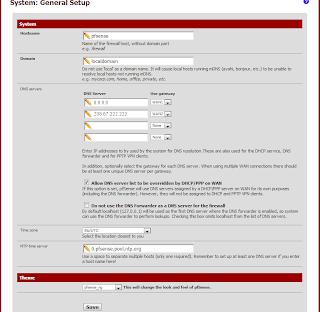

الآن نحتاج إلى إضافة خادمين مختلفين لنظام DNS server ، واحد يشير إلى WAN1 والآخر إلى WAN2 ، في المثال أدناه نستخدم googleDNS لـ WAN1 و openDNS إلى WAN2

انتقل إلى System > General Setup

بعد ذلك ، نحتاج إلى تعديل عنوان IP الخاص بالمراقبة لكل gateway

أذهب الى System > Routing

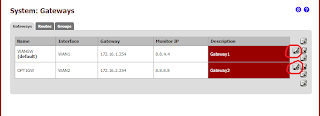

Gateways

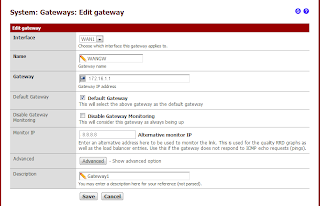

على WAN1 ، اضبط عنوان IP للمراقبة على googleDNS – 8.8.8.8

WAN1 IP Monitor

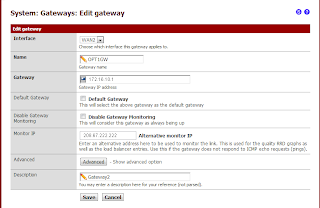

على WAN2 تعيين IP مراقب إلى openDNS – 208.67.222.222

مراقب IP هو خادم “always up” من الإنترنت الذي يسمح برد حزمة ICMP

بعد ذلك نحتاج إلى إنشاء مجموعة لكل اتصال
انتقل إلى System > Routing > Groups

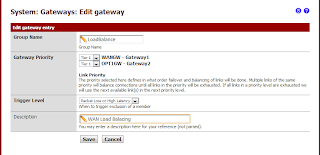

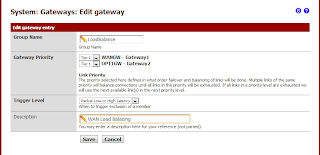

انقر فوق الزر (+) ، واضبط اسم المجموعة على “LoadBalance”
قم أيضًا بتعيين أولوية gateway إلى نفس المستوى ، فقط حدد “Tier1” لكل بوابة ، على المستوى Trigger Set إلى “Packet Loss أو High Latency” ، ويمكنك ضبط الوصف الذي تريده. اضغط على Save لحفظ التكوين الخاص بك .

LoadBalance

بعد ذلك ، نحتاج إلى إنشاء group call أخرى “Failover1” في حالة فشل WAN1 ، ثم الانتقال تلقائيًا إلى WAN2

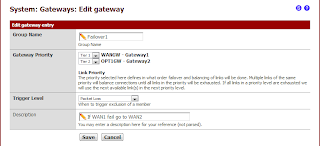

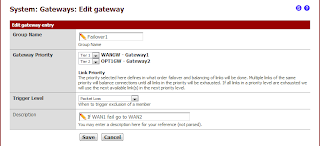

قم بتعيين اسم المجموعة إلى “Failover1” أيضًا على تعيين أولوية gateway لمستويات مختلفة ، حدد “Tier1” gateway 1 ، و “Tier2” gateway 2 ، على المستوى Trigger Set إلى “Packet Loss” ومرة أخرى يمكنك ضبط الوصف الذي تريده . اضغط على Save لحفظ التكوين الخاص بك.

Failover1

مرة أخرى ، نحتاج إلى إنشاء group call أخرى “Failover2” في هذه الحالة إذا فشل WAN2 ، فسيتم إرسالها تلقائيًا إلى WAN1

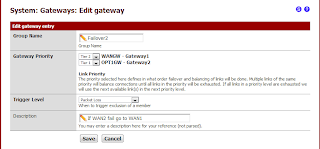

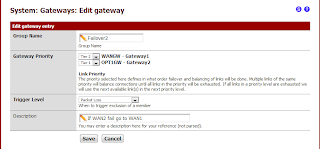

قم بتعيين اسم المجموعة إلى “Failover2” أيضًا على تعيين أولوية gateway لمستويات مختلفة ، حدد “Tier2” gateway 1 ، و “Tier1” للـ gateway 2 ، على المستوى Trigger Set إلى “Packet Loss” ومرة أخرى يمكنك ضبط الوصف الذي تريده . اضغط على Save لحفظ التكوين الخاص بك.

Failover2

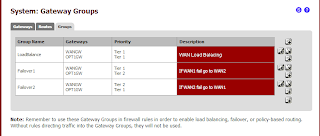

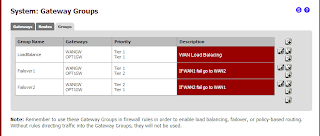

يجب أن يبدو التكوين هكذا :

FailoverConfig

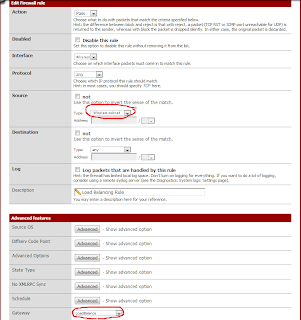

ولجعل كل هذه التهيئة تعمل ، نحتاج إلى تطبيقها على firewall rule
اذهب إلى Firewall > Rules
حدد علامة التبويب LAN (الشبكة المحلية) ، ثم انقر فوق (+) لإضافة rule جديدة
تعيين Protocol ل – Any
Source ل – LAN Subnet
Description ل – أي شيء تريده
اترك الإعدادات الأخرى على الوضع الافتراضي

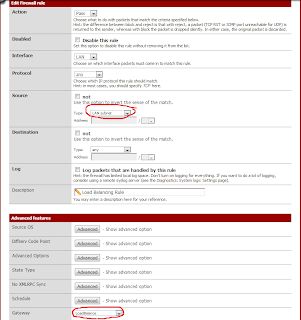

وفي “Advance features” ضبط Gateway إلى – LoadBalance ، هذه هي المجموعة التي أنشأناها للتو.

LoadBalance Rule

ما عليك سوى النقر على “حفظ” لحفظ التهيئة

بعد ذلك ، نحتاج إلى إنشاء rule أخرى لـ “Failover1” و “Failover2”

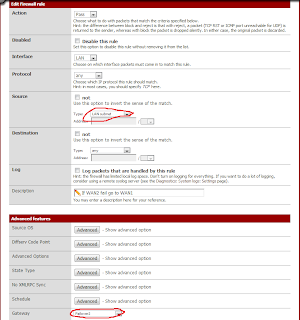

“Failover1”

FailoverRule1

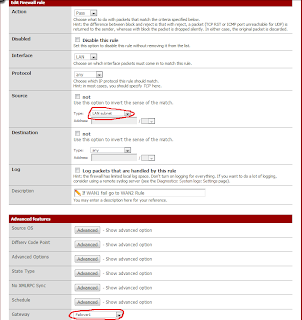

“Failover2”

FailoverRule

لقد انتهينا الآن ، لاختبار تجاوز الفشل ، قم بفصل المودم الخاص بك 1 ، يجب إعادة توجيهه تلقائيًا إلى اتصالك الثاني.

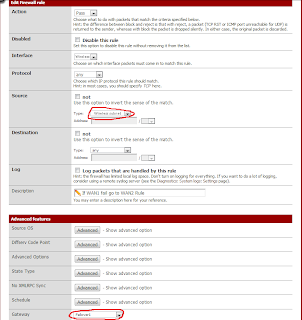

على Wireless rule ، نقوم بنفس التكوين ، اذهب فقط إلى علامة تبويب “Wireless”

Wireless LoadBalance Rule

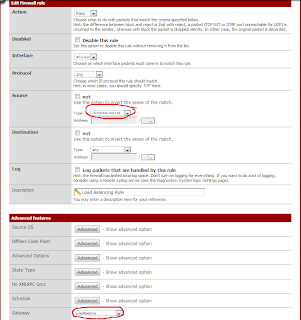

LoadBalance Rule WIFI

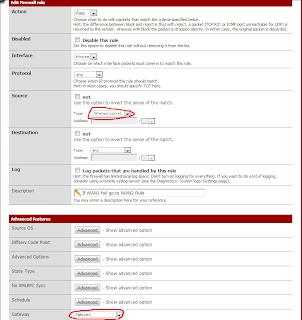

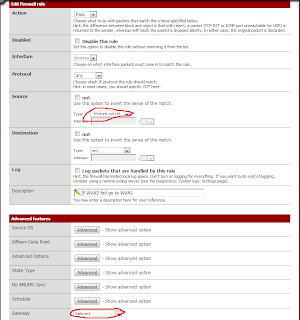

Wireless Failover1 Rule

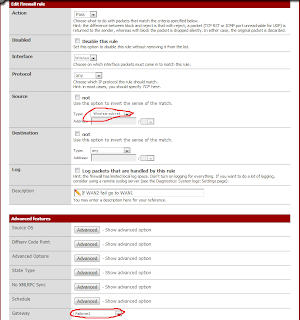

Wireless Failover2 Rule
 Wireless Failover2 Rule
الآن سنقوم بتكوين DHCP server لـ  LAN و Wireless adapter
انتقل إلى Services > DHCP server
انقر فوق علامة التبويب “LAN”

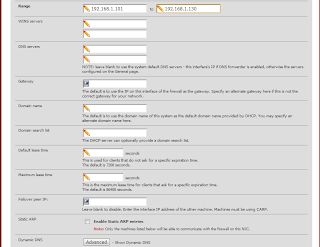

قم بتعيين نطاق IP من 192.168.1.101 إلى 192.168.1.130 هذا النطاق يسمح لمستخدمي dhcp 30 في شبكة LAN

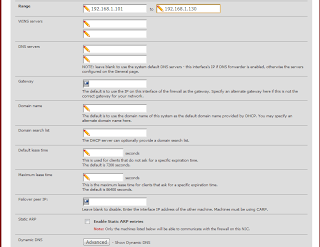

DHCP range for LAN

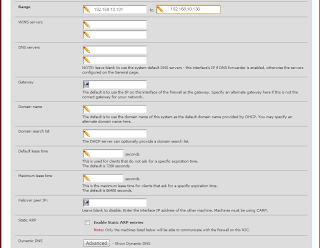

افعل نفس الشيء في علامة التبويب “Wireless

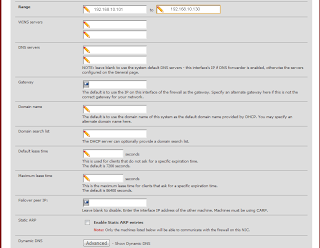

DHCP range Wireless

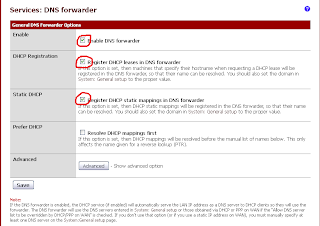

نحن بحاجة أيضا إلى تكوين DHCP forwarder.

انتقل إلى Services > DHCP forwarder

DHCP forwarder
ملاحظة: تحتاج إلى تعطيل DHCP server على نقطة الوصول اللاسلكية الخاصة بك من أجل استخدام DHCP الخاص بنا

2.) تكوين Captive Portal :

اذهب إلى Services > Captive Portal
تحقق من “Enable Captive Portal”
Interfaces حدد Wireless
Idle Timeout – 10
Delete “Hard Timeout”
Check “Logout popup window”
عند المصادقة ، حدد “Local User Manager / Voucher”
ترك الإعدادات الأخرى إلى الافتراضي
انقر فوق “save” لحفظ التكوين لدينا

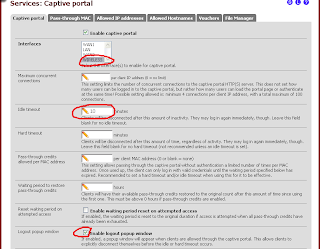

Captive Portal

Captive Portal

الآن يتم تكوين captive portal بشكل كامل ولكن ليس لدينا مستخدم حتى الآن ، لإنشاء مستخدم

انتقل إلى “Vouchers” حدد “Enable Vouchers” انقر فوق حفظ لحفظ التكوين ، ثم انقر فوق زر زائد+ لإضافة قائمة جديدة
roll# 1
Minute per ticket = 60 المدة : لمدة ساعة واحدة
Count = 21 عدد الحسابات :للحصول على رمز القسيمة 21 ولكن يمكنك إنشاء العديد من القسائم كما تريد اعتمادا على عدد الرموز التي تريد توليدها
Comment = 1 التعليق : ساعة تذكرة قسيمة

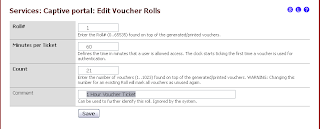

1Hour Voucher

انقر على الرمز الأزرق الصغير لتنزيل رمز القسيمة

Voucher Code
