تكوين خادم PPPoE في جهاز التوجيه MikroTik شرح مفصل بالصور

تكوين خادم PPPoE في جهاز التوجيه MikroTik

تعد PPPOE (بروتوكول نقطة إلى نقطة عبر الإيثرنت) واحدة من أكثر الخدمات شعبية في MikroTik Router. PPPOE هو امتداد لبروتوكول نقطة إلى نقطة (PPP) القياسي.

يتم التعبير عن الفرق بينهما في طريقة النقل: يستخدم PPPoE Ethernet بدلاً من اتصال المودم التسلسلي.

PPPoE هو بروتوكول خادم عميل يعني أن عميل PPPoE (أجهزة IP مثل سطح المكتب والكمبيوتر المحمول والموجه اللاسلكي وما إلى ذلك) سيطلب معلومات IP لخادم PPPoE الذي يوفر معلومات الأمان (اسم المستخدم وكلمة المرور) وسيقدم خادم PPPoE معلومات IP عن طريق مطابقة تلك المعلومات الأمنية.

يوفر PPPoE إدارة المستخدمين واسع النطاق ، وإدارة الشبكة والمزايا المحاسبية لمقدمي خدمات الإنترنت ومسؤولي الشبكة.

يستخدم PPPoE بشكل رئيسي من قبل مزودي خدمة الإنترنت للتحكم في اتصالات العميل لأجهزة مودم xDSL وكابلات وكذلك شبكات إيثرنت العادية.

يستخدم PPPoE الآن بشكل شائع في شركة ISP المحلية لأنه يمكن بسهولة صيانة مستخدم ISP المحلي مع هذه الخدمة.

لذلك ، تم اعداد هذه المقالة لإظهار كيفية الحفاظ على عملاء ISP من خلال تكوين خادم PPPoE في جهاز التوجيه MikroTik.

إعداد ISP مع تكوين PPPOE :

كمسؤول نظام لشركة ISP ، يجب عليك الحفاظ على حزم عرض النطاق الترددي المختلفة مثل اتصال 512 كيلو بت في الثانية ، اتصال 10 ميجابت في الثانية ، اتصال 20 ميجابت في الثانية وما إلى ذلك.

يمكن لمستخدمي هذه الحزم الحفاظ عليها بسهولة مع خدمة MikroTik PPPoE.

الآن سأوضح لك كيفية تكوين خدمة PPPoE في جهاز توجيه MikroTik للحفاظ على الحزم المقدمة المختلفة.

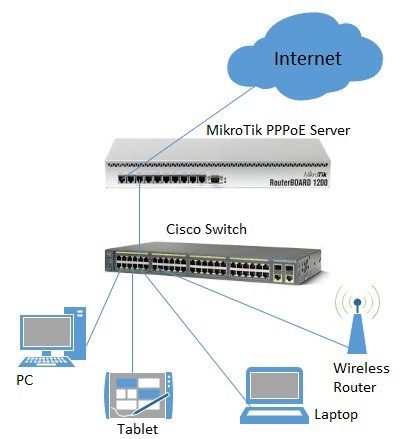

ولكن قبل البدء في التهيئة ، سأريك مخططًا أساسيًا بسيطًا للشبكة حيث يعمل جهاز توجيه MikroTik كخادم PPPoE.

تكوين خادم PPPoE في جهاز التوجيه MikroTik شرح مفصل بالصور

في مخطط الشبكة أعلاه ، يتم توصيل منفذ WAN لجهاز التوجيه MikroTik (الأثير 1) بالإنترنت ، ويتصل منفذ LAN (الأثير 2 ، حيث سنقوم بتهيئة خادم PPPoE) بمفتاح توزيع. يتم توصيل عملاء PPPoE (الكمبيوتر الشخصي والكمبيوتر المحمول والكمبيوتر اللوحي وجهاز التوجيه اللاسلكي) بخادم PPPoE من خلال مفتاح التوزيع هذا. هذه شبكة أساسية وصغيرة.

من الناحية العملية ، ستكون شبكتك عبارة عن شبكة مؤسسة قد يكون فيها الآلاف من العملاء. ولكن التكوين سيكون نفسه تقريبا. الفرق الوحيد هو أنه يمكنك استخدام عدة منافذ إيثرنت لبساطة الشبكة ، حيث نستخدم منفذًا واحدًا فقط هنا. يمكنك استخدام عدة منافذ WAN لمعالجة موازنة التحميل – الدمج – أو التكرار – الربيتر- في الشبكة حيث نستخدم منفذ WAN واحد فقط هنا. سأناقش موازنة التحميل أو تكرار الشبكة في مقالتي القادمة. إذا كنت ترغب في استخدام منافذ Ethernet متعددة لشبكة LAN الخاصة بك ، فعليك إنشاء واجهة افتراضية MikroTik Bridge لتجميع واجهات متعددة في واجهة واحدة ثم تكوين خادم PPPoE في تلك الواجهة الافتراضية.

نظرًا لأن PPPoE بروتوكول خادم عميل ، فهناك تكوينان نهائيان لخدمة PPPOE :

  1. تكوين خادم PPPoE في جهاز التوجيه MikroTik
  2. تكوين عميل PPPOE

لتشغيل خدمة PPPoE في شبكتك ، عليك أولاً تكوين خادم PPPoE في جهاز توجيه MikroTik ومن ثم عليك معرفة كيفية تكوين عملاء PPPoE المختلفين.

في بقية هذه المقالة ، سأريك كيفية تكوين خادم PPPoE في جهاز توجيه MikroTik وكيفية تكوين عميل PPPoE في نظام التشغيل windows. ومع ذلك ، سوف أوصيك بالبحث في Google ومعرفة كيفية تكوين عميل PPPoE في نظام تشغيل مختلف.

5 خطوات لتكوين خادم PPPOE في جهاز التوجيه MikroTik :

الآن نحن بصدد تكوين خادم PPPoE في MikroTik للحفاظ على عملاء ISP محلي.

بشكل عام ، لدى أي شركة من مزودي خدمة الإنترنت حزم متنوعة حسب عرض النطاق الترددي.

من الأفضل دائمًا الحفاظ على النطاق الترددي للعميل من خلال خدمة قوائم MikroTik Queues على الرغم من إمكانية الاحتفاظ بالنطاق الترددي أيضًا مع خدمة PPPoE.

خصيصا أنا أوصيك باستخدام خدمة MikroTik PCQ التي شرحتها في مقالتي السابقة حول إدارة عرض النطاق الترددي لـ ISP مع MikroTik PCQ للحفاظ على حزم عرض النطاق الترددي المختلفة.

الآن لن نستخدم خادم PPPoE إلا لتعيين عنوان IP مختلف لـ IP Block لعملاء مختلفين وفقًا لحزم النطاق الترددي الخاصة بهم.

على سبيل المثال ، ستكون كتل IP المقترحة لحزم عرض النطاق الترددي المختلفة كما يلي.

  1. سوف يحصل العميل بسرعة 512 كيلوبت في الثانية على 172.16.0.0/24 block IP
  2. سيحصل عميل 10Mbps على 172.16.1.0/24 block IP
  3. سيحصل عميل 20Mbps على 172.16.2.0/24 block IP

لذا ، سنقوم الآن بتهيئة خادم PPPoE الخاص بنا على هذا النحو عندما يقوم المستخدم بشراء اتصال بسرعة 512 كيلوبت في الثانية ، سيحصل على 172.16.0.0/24 كتلة IP باسم المستخدم وكلمة المرور الخاصة به.

وبالمثل ، عندما يشتري المستخدم اتصالاً بسرعة 10 ميجابت في الثانية ، سيحصل على 172.16.1.0/24 كتلة IP وسيحصل مستخدم 20 ميغابت في الثانية على IP كتلة 172.16.2.0/24.

يمكن تقسيم تكوين خادم PPPOE الكامل في جهاز التوجيه MikroTik إلى 5 خطوات.

  1. التكوين الاساسي لجهاز الراوتر ميكروتك
  2. اعداد IP Pool
  3. اعداد PPPoE server
  4. اعداد PPP profile
  5. تكوين PPP secrets (اسم المستخدم وكلمة المرور)

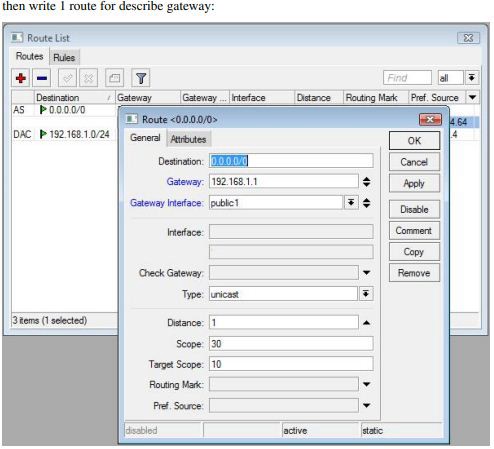

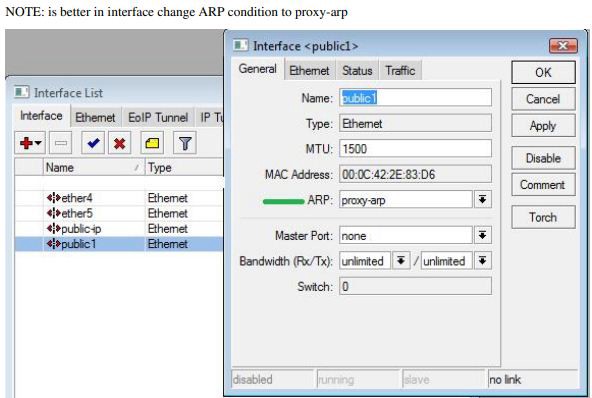

الخطوة 1. التكوين الاساسي لجهاز الراوتر ميكروتك :

التكوين الأساسي لجهاز التوجيه MikroTik هو الشرط المسبق لاستكمال تكوين خادم PPPOE.

يتضمن التكوين الأساسي لجهاز التوجيه MikroTik تعيين عناوين WAN و LAN IP وتكوين البوابة وتكوين DNS وتكوين NAT.

إذا كنت من مستخدمي MikroTik الجدد ، فلا تتردد في قضاء بعض الوقت في دراسة مقالي السابقه حول التكوين الأساسي لجهاز التوجيه MikroTik باستخدام Winbox لأن كيفية تكوين جهاز التوجيه MikroTik من البداية قد تم شرحه في هذه المقالة.

في هذه المقالة ، افترض أن لديك بعض المعرفة حول جهاز التوجيه MikroTik.

لذلك ، إذا كنت معتادًا على جهاز التوجيه MikroTik ، فاتبع الخطوات التالية لإكمال التكوين الأساسي لجهاز التوجيه MikroTik.

MikroTik Router Basic Configuration

MikroTik Router Basic Configuration

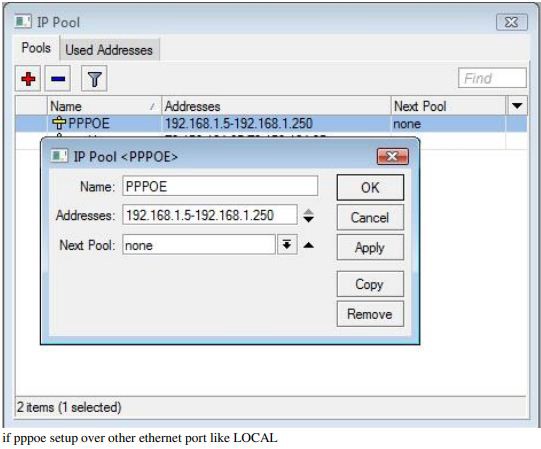

الخطوة 2. تكوين IP Pool :

سنقوم الآن بإنشاء ثلاثة تجمعات IP لأننا نفترض أن لدينا ثلاث حزم معروضة وأن مستخدمنا سيحصل على IP block مختلفًا وفقًا لشرائهم للحزمة. لذلك ، اتبع الخطوات أدناه لإنشاء تجمعات IP في جهاز التوجيه MikroTik الخاص بك.

IP Pool Configuration

تكوين خادم PPPoE

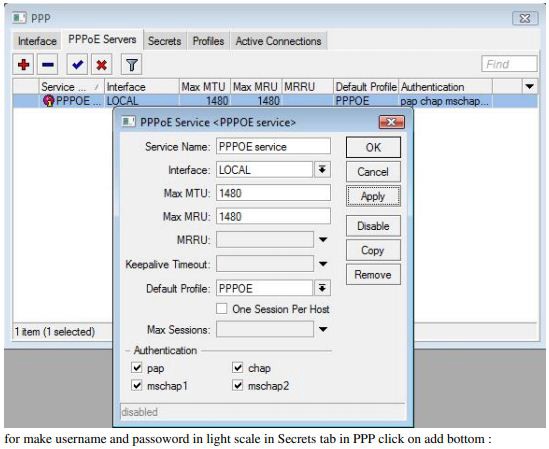

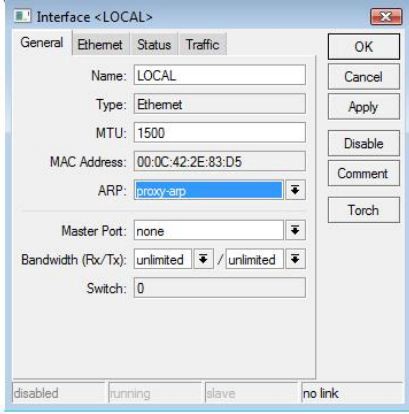

الخطوة 3. تكوين خادم PPPOE

سنقوم الآن بتهيئة خادم PPPoE في جهاز توجيه MikroTik. اتبع خطوات رفع الصوت عاليا بعناية لتكوين خادم PPPOE المناسب في جهاز التوجيه MikroTik.

PPPoE Server Configuration

تم الانتهاء من تكوين خادم PPpoE في جهاز التوجيه MikroTik.

الآن سننشئ ثلاثة ملفات شخصية من خلالها سيحصل عملاؤنا على عنوان IP.

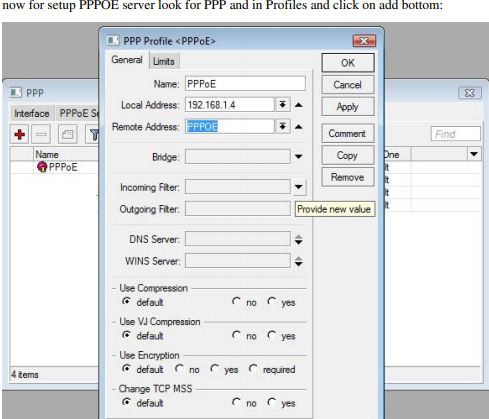

الخطوة 4. تكوين ملف تعريف PPP

الآن سنقوم بإنشاء ملفات تعريف هناك سيتم استخدامها من قبل عملائنا للحصول على عناوين IP.

pppoe mikrotik

تم إكمال تكوين ملف تعريف PPP. سنقوم الآن بإنشاء سر المستخدم (اسم المستخدم وكلمة المرور) حتى يتمكنوا من الاتصال بخادم PPPOE الخاص بنا بهذا السر.

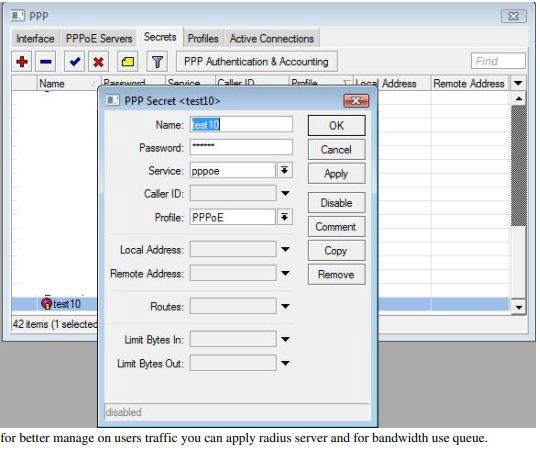

الخطوة 5. تكوين PPP secrets (اسم المستخدم وكلمة المرور) :

الآن سننشئ secret يعني اسم المستخدم وكلمة المرور للعميل الذي سيتم من خلاله الاتصال بشبكتنا.

تكوين خادم PPPoE

اكتمل تكوين PPP secret بالإضافة إلى اكتمال جميع الخطوات لتكوين خدمة PPPoE في جهاز توجيه MikroTik.

الآن سأريكم كيفية تكوين عميل PPPoE في نظام تشغيل windows في بقية هذه المقالة.

تكوين عميل PPPOE :

قمنا بتكوين خدمة PPPOE بالكامل في جهاز التوجيه MikroTik. الآن MikroTik الخاص بك مستعد لقبول عميل PPPOE.

يوجد عدد من عملاء PPPOE الآن في اليوم. من بينها ، سأعرض لك الآن كيفية تكوين عميل PPPoE في نظام التشغيل windows 7.

تتبع جميع الإصدارات الأخرى من نظام التشغيل windows نفس الإجراء تقريبًا. لذا ، فأنت لا تواجه أي صعوبة ، على ما أعتقد.

ومع ذلك ، إذا كنت تواجه أي مشكلة في تكوين عميل PPPoE لأي نظام تشغيل ، فننصحك بإجراء بحث في Google والتعرف على كيفية تكوين عميل PPPoE لنظام التشغيل المحدد.

أنتهى … تكوين خادم PPPoE في جهاز التوجيه MikroTik شرح مفصل بالصور
