كيفية تركيب RJ45 وتوصيلة بأسلاك الشبكة والمعدات المستخدمة في توصيلة

كيفية تركيب RJ45 وتوصيلة بأسلاك الشبكة والمعدات المستخدمة في توصيلة

اذا كنت صاحب شبكة او تدرس بمجال الشبكات فأن موضوع تركيب الـ RJ45 لابد ان يصادفك ولابد لك من اتقانه.

في مقالنا اليوم سنتعلم كيفية تركيب RJ45 وتوصيلة بسلك الشبكة بطريقة صحيحة وذلك شرح بالصور.

إذا كنت ستقوم بتثبيت أو صيانة شبكة محلية (LAN) ، فإن أحد أهم الأشياء التي يجب أن تعرفها هو كيفية تركيب كابلات الشبكة Cat5 أو Cat5e أو Cat6 باستخدام موصلات RJ45.

الخطوة الاولى :-

كيفية تركيب RJ45 وتوصيلة بأسلاك الشبكة والمعدات المستخدمة في توصيلة

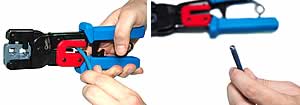

اقطع الكبل باستخدام أداة التجعيد او بأستخدام أداة القص ، قم بتقليم نهاية الكبل الذي ستقوم بتوصيلة بـ RJ45، للتأكد من أن نهايات الأسلاك الموصلة متساوية.

الخطوة الثانية :-

RJ45

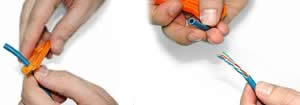

أحرص على عدم إتلاف الأسلاك الموصلة الداخلية ، قم بإزالة ما يقرب من 1 بوصة من سترة( غلاف) الكابل باستخدام أداة القص المعيارية أو استخدم اداة كابل UTP كما ادناه :

UTP

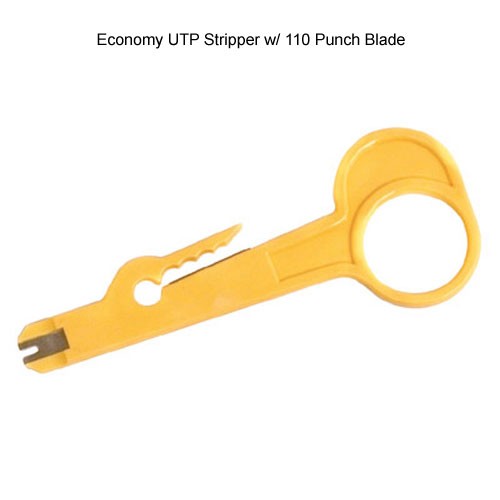

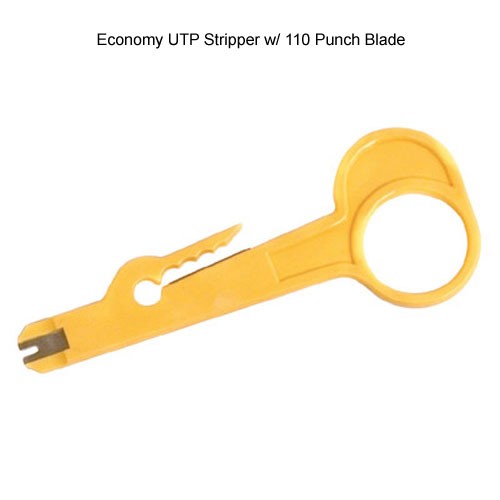

ما المميز في أداة الشبكة هذه؟

تجريد الكابلات والأسلاك بسرعة وكفاءة .
وظائف متعددة وحجم مضغوط يقتصد في المساحة ويلغي الحاجة إلى أدوات إضافية .
يتوافق كل تصميم أداة مع العديد من أنواع الكابلات المختلفة .
مثالية لشبكات الكمبيوتر والهاتف لتثبيت الكيبلات.

الخطوة الثالثة :-

كيفية تركيب RJ45 وتوصيلة بأسلاك الشبكة والمعدات المستخدمة في توصيلة

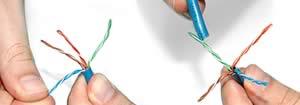

أفصل الزوج الملتوي والأسلاك الفردية افصل بين 4 أزواج من الأسلاك الملتوية عن بعضها البعض ، ثم استرخ كل زوج ، بحيث ينتهي بك الأمر مع 8 أسلاك فردية.

افرد الأسلاك قدر الإمكان لجعلها مستقيمة دون اي تعرجات لإدخالها في الموصل بشكل صحيح.

الخطوة الرابعه :-

تركيب اقلاس الشبكة

بعد اتمام تسطيح الأسلاك الفردية وترتيبها: أمسك الكبل مع نهايات الأسلاك كما بالصورة اعلاه . بالانتقال من اليسار إلى اليمين ، قم بترتيب الأسلاك في شكل شريط مسطح جنبًا إلى جنب ، ووضعها بالترتيب التالي: أبيض / برتقالي ، برتقالي ، أبيض / أخضر ، أزرق ، أبيض / أزرق ، أخضر ، أبيض / بني ، بني .

الخطوة الخامسة :-

تركيب موصلات الشبكة

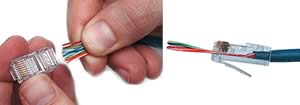

قم بتوصيل الأسلاك من خلال موصل RJ-45 امسك موصل RJ45 بحيث تتجه أطرافه بعيدًا عنك بحيث يكون جانب القابس متجهًا لأسفل ، أدخل بعناية الأسلاك المسطحة والمرتبة في الموصل ، وادفعها حتى تظهر نهايات الأسلاك من الدبابيس.

لقوة الاتصال ، ادفع أيضًا أكبر قدر ممكن من سترة ( غلاف ) الكابل الى داخل الموصل RJ45.

الخطوة السادسة :-

التحقق من ترتيب الأسلاك من خلال الموصل تحقق للتأكد من أن نهايات الأسلاك الخارجة من جانب دبوس الموصل في الترتيب الصحيح ؛ إذا لم يكن كذلك ، فقم بإزالتها من الموصل ، وأعد ترتيبها بشكلها الصحيح ، وأعد إدخالها.

تذكر ، بمجرد أن يتم تجعيد الموصل على الكبل ، لايمكن استعادتها . إذا أدركت أنه تم ارتكاب خطأ في أمر سلكي بعد الإنهاء ، فسيتعين عليك قطع الموصل والبدء من جديد!

الخطوة السابعه :-

ار جي 45

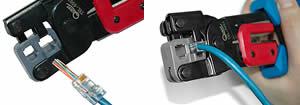

لتجعيد الموصل أدخل مجموعة الموصل / الكبل المعدة في فتحة RJ45 في أداة الكبس .

اضغط بقوة على مقابض اداة التكنيش معًا حتى تضمن توقفها عن الضغط. حرر المقابض وكرر هذه الخطوة لضمان التكنيش المناسب.

الخطوة الثامنه :-

تكنيش اسلاك الشبكات

تقليم الأسلاك الزائدة إذا لم تقم الاداة بقص أطراف الأسلاك تلقائيًا عند الإنهاء ، فقم بقص أطراف الأسلاك بعناية لجعلها تتدفق مع سطح الموصل قدر الإمكان. كلما تقاربت أطراف الأسلاك ، كلما كان اتصالك النهائي أفضل.

النتيجة :-

كيفية تركيب RJ45 وتوصيلة بأسلاك الشبكة والمعدات المستخدمة في توصيلة

كما بالصورة يفترض ان يكون لدينا الان كيبل جاهز للعمل بعد ان نطبق نفس الخطوات على الجانب الاخر له .

أنتهى …

كيفية تركيب RJ45 وتوصيلة بأسلاك الشبكة والمعدات المستخدمة في توصيلة

الى هنا نكون وصلنا الى نهاية موضوعنا اليوم كيفية تركيب RJ45 وتوصيلة بأسلاك الشبكة والمعدات المستخدمة في توصيلة

والذي نتمنى ان ينال رضاكم واعجابكم والى اللقاء في موضوع جديد شيق ورائع

وحتى ذلك الحين لاتنسو الاهتمام بصحتكم وحفظكم الله …
