كيفية حساب الواح الطاقة الشمسية لمعرفة حجم الطاقة الكهربائية التي تحتاجها للتوليد

اخر تحديث في يونيو 29, 2023 بواسطة حمدي بانجار

كيفية حساب الواح الطاقة الشمسية لمعرفة حجم الطاقة الكهربائية التي تحتاجها للتوليد

How to calculate solar panels

اول خطوة :

نقوم بها من أجل حساب الواح الطاقة الشمسية هي :

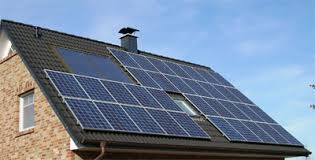

حساب الطاقة التي تحتاجها يوميا بال kwh , فعلى سبيل المثال نفرض اننا نريد تركيب لوحات شمسية في منزلك :-

عليك اذن حساب الطاقة التي يستهلكها منزلك يوميا.نفرض ان لديك :

كيفية حساب الواح الطاقة الشمسية
كيفية حساب الواح الطاقة الشمسية
  1. 5 فوانيس بقوة 60 واط الواحدة تشتغل 4 ساعات يوميا.
  2. غسالة بقوة 2000 واط تشتغل لمدة ساعة يوميا.
  3. ثلاجة بقوة 200 واط تشتغل 24 ساعة يوميا.

اذن من اجل حساب الاستهلاكك اليومي للطاقة الكهربائية :

نقوم بضرب قوة كل جهاز في عدد الساعات التي يعمل فيها و نجمع استهلاك الاجهزة كالاتي:

الاستهلاك اليومي=(60*4)*5 + 2000*1 +200*24=8000 Wh   اي 8 kwh يوميا .

الخطوة الثانية :

لحساب الواح الطاقة الشمسية هي حساب الطاقة الجملية وذلك باعتبار ان العناصر الألكترونية لها كفاءة اقل من 100% طبعا .

فهناك نسبة من الطاقة الكهربائية تضيع اثناء مرورها داخل المكونات الالكترونية قبل وصولها إلى المستعمل .

وكي نحدد الطاقة الاجمالية علينا أن نحدد نوع النظام الذي سنستعمله :

فإن كان النظام متصلا بالكهرباء العمومي فهو لا يستعمل بطاريات .

و في هذه الحالة المكون الالكتروني الوحيد الذي سيضيع جزء من الطاقة هو محول التيار (INVERTER ) ولنفرض أن كفائته تساوي 95% (اي 5% من الطاقة ضائعة) .

فعلينا إذن أضافة الطاقة التي ستضيع مع محول التيار إلى الطاقة التي يحتاجها المنزل كاملا , اذن الطاقة الاجمالية التي ستحتاج الألواح لتوليدها تساوي 8+(0.05*8)=8.4 kwh في اليوم

أما في الحالة التي يحتوي فيها النظام الشمسي على بطاريات , وفرضا أنا كفاءة البطاريات هي 95% ايضا. في هذه الحالة الطاقة الاجمالية تحسب كالآتي: 8+(0.05*8)+(0.05*8)= 8.8 Kwh في اليوم .

ملاحظة:-

في هذه الحالة لتسهيل الامور افترضنا أن كفاءة المنظم و خيوط الربط تساوي 100% لكن في الواقع يجب معرفة كفائتها و اضافة الطاقة الضائعة داخلها و إضافتها للمجاميع السابقة.

تتراوح كفاءة نظام الطاقة الشمسية عادة بين 60 و 80 بالمائة , اي ان نسبة الطاقة الضائعة تتراوح بين 40 و 20 بالمائة عادة .

لذلك هناك من يقوم بقسمة الطاقة المستهلكة على 0.7 للحصول على الطاقة الجملية التي على الالواح الشمسية توليدها .

الخطوة الثالثة:-

تتمثل في تحديد شدة الإشعاع الشمسي في المنطقة التي ستركب فيها الالواح الشمسية. ومن أجل القيام بهذه الخطوة يمكن الرجوع إلى الدرس  الأول الذي ذكرنا فيه كيفية الحصول على خريطة الإشعاع الشمسي في بلدك .

أو يمكن استعمال الموقع الرائع الذي سنذكره في الفقرة التالية من هذا الموضوع , قيمة الشعاع الشمسي التي سنستعملها تكون بال kwh/m^2 في اليوم.

الخطوة الرابعة :-

هي حساب عدد الالواح الشمسية اللازمة. يمكن القيام بهذا الحساب بطريقتين:

الطريقة الأولى:-

من أجل استعمال هذه الطريقة يجب أن نعرف شدة الاشعاع الشمسي اليومي و كفاءة اللوح الشمسي و مساحة اللوح الواحد

من أجل حساب المساحة الجملية اللازمة من الالواح نقوم بالعملية التالية :-

( الطاقة الجملية / الاشعاع الشمسي )*( 100/كفاءة اللوح )  وحدة الطاقة الجملية هي kwh في اليوم ووحدة الاشعاع الشمسي هي kwh/m^2 في اليوم.

لو فرضنا أن كفاءة الالواح الشمسية التي سنستعملها هي 20 بالمائة و أن الاشعاع الشمسي قيمته 5 kwh/m^2. و لو طبقنا العملية أعلاه على مثالنا الحالي نتحصل على: (5/8.8)*(20/100) =8.8 متر مربع .

لو فرضنا الآن أن مساحة اللوح الشمسي الواحد هي 0.8 متر مربع إذن عدد الالواح الجملي سيكون: 0.8/8.8=11 لوح

الطريقة الثانية:-

هذه الطريقة تعمد على خاصية الطاقة بالواط التي تميز اللوح الشمسي و لن نستعمل مساحته كما في الطريقة الاولى.ونحتاج من أجل ذلك طاقة اللوح الشمسي الواحد و هي عادة الطاقة التي يستطبع توليدها اللوح الشمسي باستعمال 1000 W/m^2  اي ما يساوي 1 Kw/m^2 . و نحتاج كذلك شدة الاشعاع الشمسي.

كيفية حساب الواح الطاقة الشمسية
كيفية حساب الواح الطاقة الشمسية

ملاحظة :-

عند شراء اللوح الشمسي فستجد من يستعمل الواط (w) كوحد لقياس طاقة اللوح و هناك من يرمز لهذه الطاقة ب(Wc) او (Wp).

ومن اجل حساب عدد الالواح الشمسية اللازمة نقوم بالعملية الحسابية التالية:

عدد الالواح= الطاقة الجملية/(الاشعاع الشمسي*طاقة اللوح الواحد)

فلنطبق هذه العملية فارضين أن طاقة اللوح تساوي 150 واط اي 0.150 Kw و ان الاشعاع الشمسي قيمته 5 Kwh/m^2

8.8 / (5*0.150)=12 لوح.

وهكذا ننتهي من شرح كيفية حساب الالواح الشمسية و لمزيد من الدقة في الحسابات يجب أن نعلم أن كفاءة الألواح الشمسية مرتبطة بدرجة الحرارة لكنها لا تغير فيها كثيرا .

هذه الطرق تعتبر بسيطة و سهلة و هي تعتمد على خاصيات اللوح الشمسي , اختيار الطرق يعتمد عن المعطيات التي لديك حول اللوح الشمسي وهناك طرق أخرى أكثر تعقيدا و دقة تعتمد على خصائص الخلايا الشمسية و تفرق بين أنواع الانظمة التي تستعمل بطاريات و التي لا تستعملها …

كيفية حساب الواح الطاقة الشمسية

الى هنا نكون وصلنا الى نهاية موضوعنا اليوم كيفية حساب الواح الطاقة الشمسية
